HF-Übertragung und Verbindungstechnik

Frequenzbänder und beide Referenzebenen eindeutig festlegen

Geben Sie zusammenhängende Betriebs- und Prüfbereiche statt nur einer Mittenfrequenz an. Definieren Sie Bezugsimpedanz sowie die beiden kalibrierten Ebenen, meist an den Steckgesichtern. Adapter, Winkel, Durchführung oder Prüfhalterung gehören nur dann zum Grenzwert, wenn sie Bestandteil der gelieferten Konfiguration sind. Unterschiedliche Referenzebenen erzeugen unterschiedliche, dennoch jeweils plausible Ergebnisse. Port Extension und De-Embedding müssen deshalb zusammen mit Kalibrierart, Dateien, Orientierung und Stützung dokumentiert werden. Nur so vergleichen Entwicklung, Lieferant und Wareneingang dasselbe Netzwerk.

Einfügedämpfung und Anpassung getrennt begrenzen

S21 beschreibt die Übertragung, S11 und S22 die Reflexion an den beiden Anschlüssen. Ein verlustarmes Kabel kann an einem schlechten Übergang hohe Reflexion zeigen; eine gut angepasste lange Leitung kann dennoch zu viel Leistung umsetzen. Legen Sie daher die maximale Einfügedämpfung über das gesamte Band und separate Rückflussdämpfungs- oder VSWR-Grenzen für beide Ports fest. Eine typische geglättete Kurve ist keine Fertigungstoleranz. Frequenzraster, Glättung, Leistung, Temperatur, Verlegezustand und die Bedeutung absoluter beziehungsweise relativer Grenzen gehören in den Prüfplan. Für Phase, Laufzeit, Zeitbereich oder Kaskadenrechnung sind komplexe S-Parameter statt Bildschirmbildern aufzubewahren.

Leistung, Erwärmung, Schirmung und PIM als eigene Nachweise behandeln

Nennen Sie Mittel- und Spitzenleistung, Signalform, Tastgrad, Crest-Faktor, Fehlanpassung und Fehlerdauer. Begrenzend können Leiter- und Dielektrikumsverluste, Kontaktwiderstand, Spitzenspannung, Druckhöhe, Verschmutzung oder eine lokale Diskontinuität sein. Eine Leistungsangabe des Steckertyps gilt nicht automatisch für die gesamte Konfektion bei höchster Frequenz und Temperatur. Bei empfindlichen Empfängern oder Mehrträgersystemen können Schirmdämpfung, Leckage und passive Intermodulation erforderlich sein. Kontaktzustand, Drehmoment, Beschichtung, Sauberkeit und mechanische Spannung beeinflussen PIM stark. Diese Prüfungen sind methodisch von der üblichen Kleinsignal-S-Parameter-Abnahme zu trennen.

Phasen- und Laufzeitstabilität mit einer reproduzierbaren Belastung verknüpfen

Absolute Phase, Phasenabgleich, Gruppenlaufzeit und Zeitverzug sind nicht austauschbar. Definieren Sie Messgröße, Frequenzpunkte, Ausgangszustand, Vergleichskanal und ob der Grenzwert Gesamtänderung, Spitze-Spitze-Wert während der Bewegung oder Wiederkehr an eine Ausgangsposition beschreibt. Für Flexur sind Biegeradius, Winkel, Bewegungsebene, Weg, Torsion, Geschwindigkeit, Zyklen und Haltezeit festzulegen. Für Temperatur gelten Bereich, Rampe, Verweilzeit und Messzustand. Flexur- und Temperatureffekt sollten zunächst getrennt ermittelt werden, bevor ein kombiniertes Einsatzprofil geprüft wird.

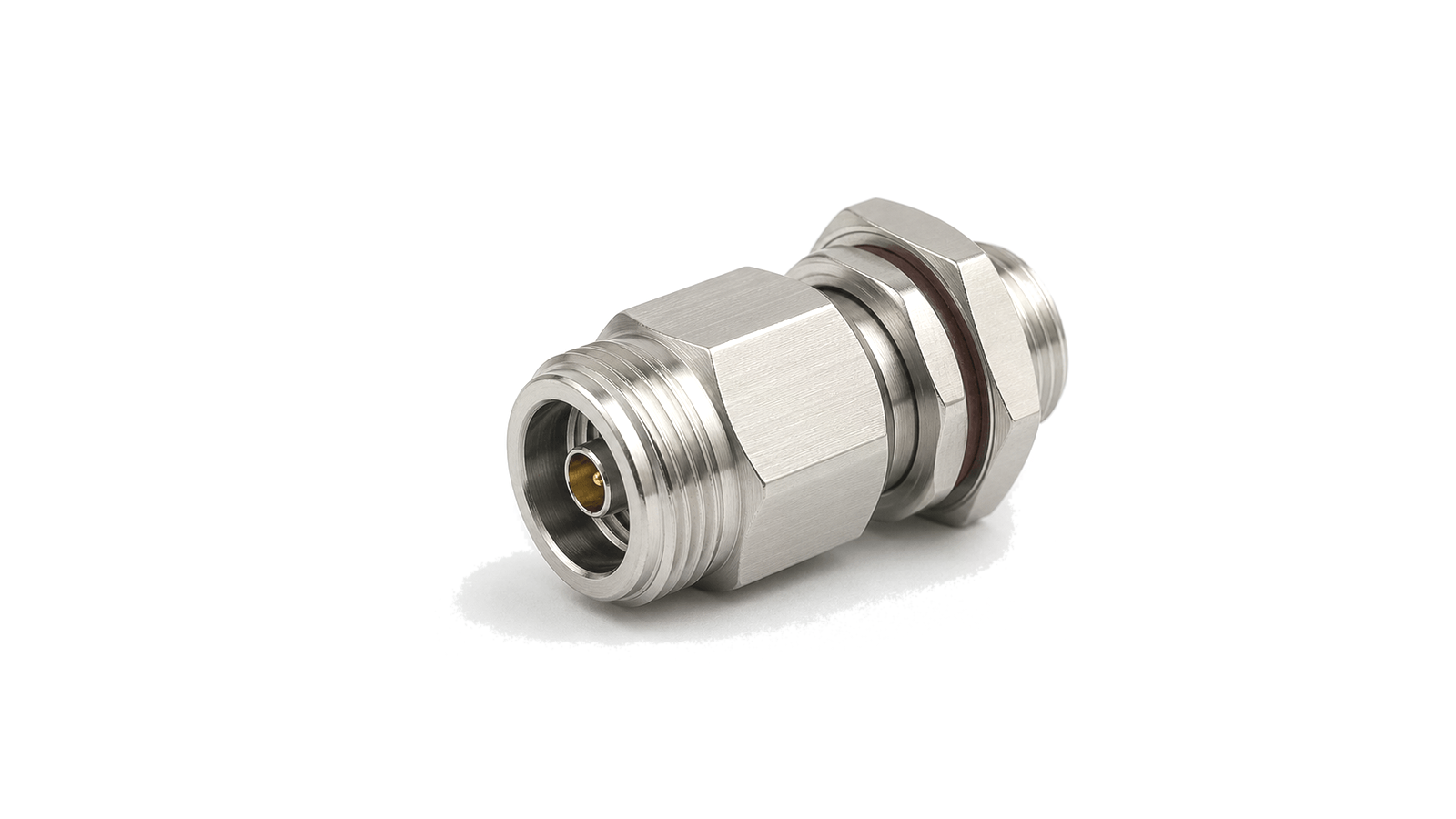

Stecker, Länge, Biegeradius und Abstützung zur Konfiguration machen

Spezifizieren Sie an beiden Enden Baureihe, Präzisionsklasse, Geschlecht, Winkellage, Beschichtung, Schnittstellenstandard, Anzugsmoment und Steckzyklen. Die Gesamtlänge braucht eindeutige Messpunkte und Toleranz. Semi-rigide Baugruppen benötigen eine gelenkte Mittellinienzeichnung mit geraden Abschnitten, Radien, Abständen und Formtoleranzen. Statischer und dynamischer Mindestbiegeradius sind getrennt anzugeben. Biegung direkt am Stecker, Torsion, Quetschung und ungestützte Masse sind zu begrenzen; Halter, Zugentlastung und Sperrräume gehören in die Einbauzeichnung. Ein gerader Labortest deckt keine mechanisch belastete Endmontage ab.

Umwelt und Lebensdauer als definierte Sequenz prüfen

Betriebs- und Lagertemperatur, Höhe oder Druck, Feuchte, Salz oder Chemikalien, Dichtheit, Vibration, Schock, Strahlung und Brennverhalten sind projektspezifisch zu wählen. Geben Sie an, ob während der Exposition, im eingeschwungenen Zustand oder nach Erholung gemessen wird. Elektrischer Durchgang nach Belastung ist kein Beleg für erhaltene HF-Eigenschaften. Eine Flexlebensdauer braucht mehr als eine Zykluszahl: Radius, Hub, Bewegungsebene, Torsion, Geschwindigkeit, Pause, Steckerfixierung und Inspektionsintervall bestimmen die Beanspruchung. Vergleichen Sie die Einheit nach der Prüfung sowohl mit absoluten Grenzwerten als auch mit ihrem serialisierten Ausgangsdatensatz.

Kalibrierung, Wiederholbarkeit und Datenpaket vor der Bestellung planen

Wählen Sie eine VNA-Kalibrierung passend zu Stecker, Band und Unsicherheitsziel. Prüfkabel sind zu stützen, Schnittstellen zu reinigen und mit kontrolliertem Drehmoment zu verbinden. Steckwiederholung und Vorrichtungswiederholung müssen von der Streuung des Prüflings getrennt werden; sonst wird Laborvariation als Kabeländerung interpretiert. Archivieren Sie komplexe Rohdaten, Kalibrierkennung, Frequenzraster, Pegel, Temperatur, Verlegezustand, Seriennummer, Zeichnungsstand, Steckhistorie und Abweichungen. Eine PDF-Kurve hilft bei der Freigabe, ersetzt aber keine maschinenlesbaren Daten für Kaskade, De-Embedding, Zeitbereich oder Lebensdauervergleich.

Auswahl- und Abnahmematrix für RF-Verbindungsbaugruppen

Angaben für eine belastbare HF-Kabelanfrage

• Systemfunktion, Endgeräte und fester, kalibrierter oder bewegter Einsatz
• Menge, Phasenpaarung, Kanalzuordnung und Ersatzstrategie
• Zusammenhängende Betriebs- und Prüfbereiche sowie Bezugsimpedanz
• Steckerreihe, Präzision, Geschlecht, Winkellage, Beschichtung, Moment und Steckzyklen
• Länge, Toleranz, Messpunkte, Routenzeichnung und Einbauraum
• Statischer/dynamischer Radius, Bewegung, Torsion, Zyklen, Geschwindigkeit und Halter
• Einfügedämpfung, S11/S22, Phase, Laufzeit oder Paarungsgrenzen über Frequenz
• Mittel-/Spitzenleistung, Signalform, Tastgrad, Fehlanpassung und Temperatur
• Schirmung, Leckage, PIM oder Dichtheit mit Prüfverfahren
• Betriebs-/Lagertemperatur, Druck, Feuchte, Vibration, Schock und Reihenfolge
• Kalibrierebene, VNA-Verfahren, Unsicherheit, Steckprotokoll und Grenzwerte
• Erstmuster, Touchstone-Daten, Serienbezug, Zeichnungsstand und Änderungslenkung
