Abgesetzte RF-Frontend-Baugruppe

Abgesetzte RF-Frontend-Baugruppen platzieren Empfangs-, Sende- oder Überwachungshardware nahe an Antenne oder Feldsensor und verbinden RF-Pfad, Stromversorgung, Verbindungstechnik und Gehäuse.

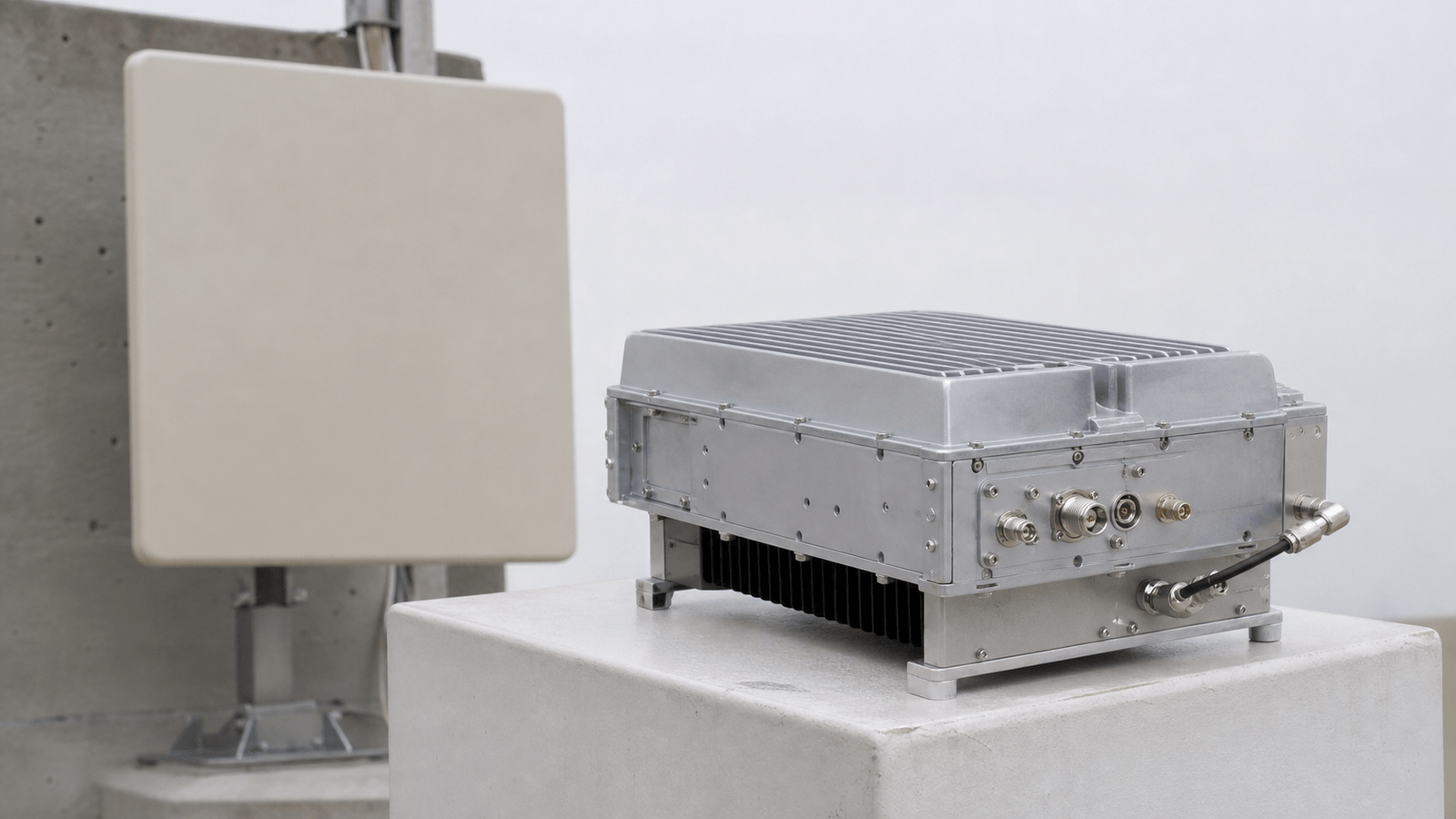

Remote RF Front-End Assembly RF solution visual

Grenze der abgesetzten Baugruppe

Eine abgesetzte RF-Frontend-Baugruppe verlagert einen Teil der RF-Kette näher an Antenne, Sensor oder Feldschnittstelle. Sie kann Empfangsverstärkung, Filterung, Sendeunterstützung, Stromwandlung, RF-Verbindungstechnik und Gehäuse in einer kompakten Einheit verbinden.

Rolle im System

Diese Anordnung ist sinnvoll, wenn lange Kabelwege, Außeneinsatz, verteilte Antennen oder Einbauorte die Signalreserve verringern oder die Installation erschweren würden. Die Baugruppe bildet die definierte Grenze zwischen Antennenseite und Hauptgerät.

Technische Daten

Wichtige Angaben sind Arbeitsband, Verstärkungs- oder Verlustbilanz, Filterverhalten, Ein- und Ausgänge, Versorgungsspannung, Stromaufnahme, Steuerung, Kabellänge, Dichtung der Steckverbinder, Wärmeweg, Montageart und Umweltklasse.

Den Einbau als eine beherrschte RF-Grenze behandeln

Abgesetzte RF-Frontend-Baugruppe Architektur
Plattform, Einbauzone und Liefergegenstand eindeutig benennen
Abgesetzte RF-Frontend-Baugruppe Auslegungsanforderungen
Antenne, Durchführung, Koaxweg und Bezugsebenen einfrieren
Abgesetzte RF-Frontend-Baugruppe Integration
Bordnetz, Rückleiter, Bonding und Steuerung messbar festlegen
Abgesetzte RF-Frontend-Baugruppe Prüfung und Verifikation
Umwelt, Mechanik und Thermik ortsbezogen zuschneiden

RF-Hardware für Bahn, Schifffahrt, Straßenfahrzeuge und Luftplattformen spezifizieren

Aus einem mobilen Einsatzfall eine prüfbare RF-Spezifikation ableiten: Einbaugrenze, Antenne und Koaxweg, Bordnetztransienten, Masse und Potentialausgleich, Umwelt, EMV, Wartbarkeit, Prüfkonfiguration und Lebenszyklusnachweise.

Anforderungen an RF-Hardware für Verkehrssysteme

Artikel

FAQ

Wie werden Bordnetztransienten, Rückleiter und Chassis-Bonding für RF-Hardware festgelegt?

Transienten mit Quellenimpedanz am Geräteeingang definieren und Rückleiter, Schirme sowie Chassis-Bonding als getrennte Pfade verifizieren.

Was muss für Antenne und Koaxweg einer mobilen RF-Plattform spezifiziert werden?

Einbaugrenze, Gegenfläche, Durchführung, Schutz, kompletter Koaxweg, Bezugsebenen, Halterung und Austauschgrenzen gemeinsam definieren.

Welche Wartbarkeits- und Lebenszyklusnachweise gehören zu mobiler RF-Hardware?

Einbauidentität, Wartungsgrenzen, Abnahmedaten, Diagnose, Ersatzteile und kontrollierte Re-Test-Trigger mitliefern.

Wie werden Umwelt- und EMV-Prüfungen für Bahn, Schiff, Straße und Luft zugeschnitten?

Kategorie, Schärfe, Achsen, Kabelbaum, Betriebszustände und Kriterien aus dem genauen Einbau ableiten statt eine Plattformnorm als Universalfreigabe zu behandeln.

Wie wird die gleichzeitige Signalumgebung eines Monitoring-Empfängers spezifiziert?

Schwache und starke Signale werden mit Frequenz, Wellenform, Bandbreite, Pegel, Tastgrad, Zeitbezug, Einkoppelebene und messbarem Ergebnis beschrieben.

Welche Aufzeichnungs-, Zeit- und Kalibrierschnittstellen gehören in eine Monitoring-Spezifikation?

Festzulegen sind Datenart, Trigger und Puffer, vollständige HF-Metadaten, Zeit- und Frequenzreferenz, Pegelkorrektur, Kalibriereinspeisung, Unsicherheit, Speicherung und Export.

Wie werden Vorselektion, Blocker- und Überlastgrenzen eines Monitoring-Empfängers festgelegt?

Pro Bandzustand werden Filterdämpfung, Gewinn oder Dämpfung, Rauschmaß, IP3 oder Kompression, Vollaussteuerung, Überlastanzeige und Erholung bei gleichzeitigem Nutzsignal geprüft.

Wie hängen RBW, Verweilzeit und Scanabdeckung beim Spektrum-Monitoring zusammen?

Die Abdeckung ergibt sich aus Span, Echtzeitbandbreite, Schritt oder FFT-Bins, RBW, Einschwing- und Verarbeitungszeit, Verweilzeit, Wiederholung und Ereignisdauer.
