RF-Leistungskombinationsnetzwerk

RF-Leistungskombinationsnetzwerke führen Energie aus mehreren Verstärkerzweigen zusammen oder verteilen ein Signal auf parallele Pfade. Wichtig sind Verhältnis, Phase, Impedanz, Isolation und belastbare Verlustwerte.

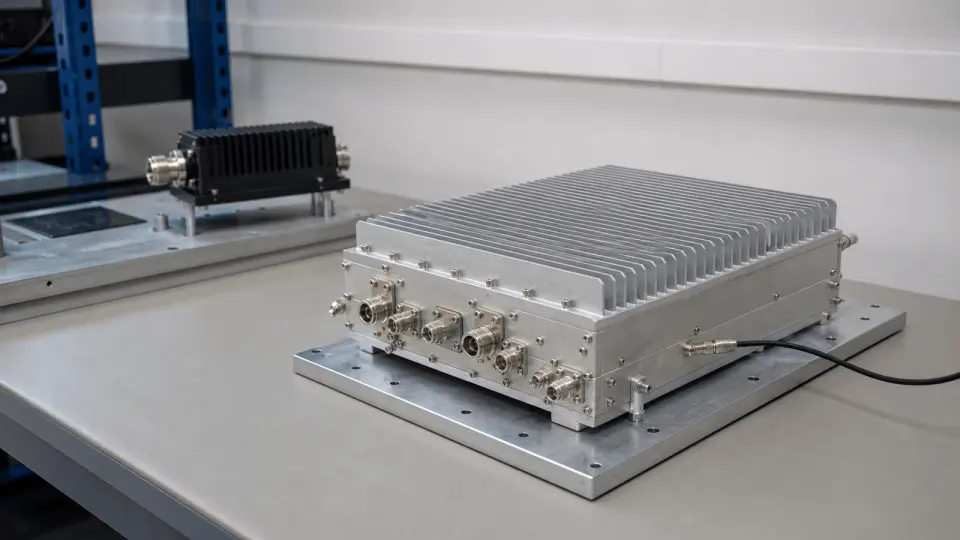

Power Combining Network RF solution visual

RF-Leistungskombinationsnetzwerk

Ein Leistungskombinationsnetzwerk führt RF-Energie zwischen mehreren Ports. Es kann Verstärkerzweige zu einem höheren Ausgangspegel zusammenführen oder ein Signal auf parallele Pfade verteilen, wenn Verhältnis, Phase und Impedanz kontrolliert bleiben müssen.

Umfang des Netzwerks

Zum Netzwerk können Leistungsteiler, Kombinierer, Wilkinson-Strukturen, Hybridkoppler, Richtkoppler und verlustarme Verbindungen gehören. In RF-Systemen stehen diese Bausteine häufig zwischen Verstärkermodulen, Antennenspeisungen, Lastpfaden und Messanschlüssen.

Elektrische Daten

Kombinationsverhältnis, Teilungsverhältnis, Einfügedämpfung, Phasenbalance, Amplitudenbalance, Isolation, Richtwirkung, Leistungsbelastbarkeit, Bandbreite, Steckverbinder und Einbauraum bestimmen das Verhalten im gesamten RF-Pfad.

Artikel

FAQ

Warum braucht ein passives HF-Impedanznetzwerk eine definierte Bezugsebene und komplexe S-Parameter?

Die Bezugsebene legt den Messort fest; komplexe S-Parameter erhalten Betrag und Phase für Deembedding und Simulation.

Kann ein HF-Leistungsteiler als Kombinierer verwendet werden?

Häufig ja, sofern der Teiler reziprok ist, der Hersteller den Rückwärtsbetrieb zulässt und Amplitude, Phase und Leistung der Eingangssignale definiert sind. Ein umgekehrt betriebener 0-Grad-Teiler liefert am gemeinsamen Port die Vektorsumme.

Wie unterscheiden sich Teilungsverlust und Zusatzverlust bei einem HF-Leistungsteiler?

Der Teilungsverlust ist die unvermeidbare Abnahme von 10 log10(N) dB bei N gleichen Ausgängen; der Zusatzverlust beschreibt die darüber hinausgehenden realen Verluste.

Wie werden mittlere Leistung, Spitzenleistung, Tastgrad und Temperatur-Derating einer HF-Last angegeben?

Mittelwert, Spitze und Pulsdauer sind getrennt und an der benannten Montage- und Kühlbedingung zu prüfen.
