Eine rückverfolgbare Kette aus Anforderung, Prüfling und Nachweis aufbauen
Eine belastbare Spezifikation nennt die Funktion, die Messstelle, die Betriebs- und Überlebensbedingungen, die Verifikationsmethode und den exakten Konfigurationsstand des Nachweises. Ausgangspunkt ist das reale Missions- und Lebenszyklusprofil. HF-, Versorgungs-, Daten-, Zeit-, Mechanik- und Wärmeschnittstellen werden gemeinsam eingefroren; erst danach werden Umwelt- und Sicherungsmaßnahmen zugeschnitten und mit Qualifikations-, Abnahme- und Änderungsunterlagen geschlossen.
Missionsprofil, Artikelgrenze und Sicherungsentscheidung festlegen
Zuerst wird benannt, was beschafft wird: Bauteil, Umsetzer, Verstärker, austauschbare Einheit, Nutzlastelektronik, Bodengerät oder eingebautes Teilsystem. Plattform, Missionsphasen, Lagerung, Transport, Lebensdauer, Instandhaltung, Ausfallfolge und zuständige Freigabestelle gehören in dieselbe Definition. Ein identisches HF-Modul braucht als reparierbares Bodengerät andere Nachweise als in einem schwer zugänglichen Flugartikel.
Nennbetrieb, Bereitschaft, Kalibrierung, degradierter Betrieb, sicherer Zustand, Start, Abschaltung und glaubwürdige Fehlerfälle werden auf einer Zeitachse beschrieben. Für jeden Zustand werden aktive HF-Pfade, Wellenform, Tastgrad, gleichzeitige Kanäle, Versorgung und thermische Grenze festgehalten. Überleben, Funktionsfähigkeit und erhaltene HF-Leistung sind getrennte Anforderungen; Begriffe wie robust oder raumfahrttauglich sind keine Messgrößen.
Alle Schnittstellen einfrieren und HF-Leistung an benannten Ebenen budgetieren
Die Schnittstellenkontrolle umfasst HF-Ports, DC-Eingang, Schutz und Freigabe, Telemetrie, Daten, Zeitreferenzen, Masse und Bonding, Steckverbinder, Kabelbäume, Kühlung und Montagebezüge. Je HF-Port werden Band, Sperrbereiche, Impedanz, Wellenform, Spitzen- und Mittelleistung, Gewinn oder Verlust, Rauschen, Linearität, Phase, Gruppenlaufzeit, Nebenprodukte, Fehlanpassung und Schaltzustand an einem benannten Stecker- oder Hohlleiterbezug festgelegt.
Minimal- und Maximalbudgets decken Toleranz, Temperatur, Alterung, Versorgung, Betriebsart und gegebenenfalls Strahlung ab. Quelle, Umsetzer, Filter, Verstärker, Empfänger, Antenne, Last und Kalibrierpfad werden gemäß der realen Kette berücksichtigt. Auch Einschaltstrom, Transienten, Sequenzierung, Haltezeit und Fehlerenergie sind Schnittstellenwerte. Die Matrix zeigt, welcher Artikel jede Marge besitzt und welche Messung sie belegt.

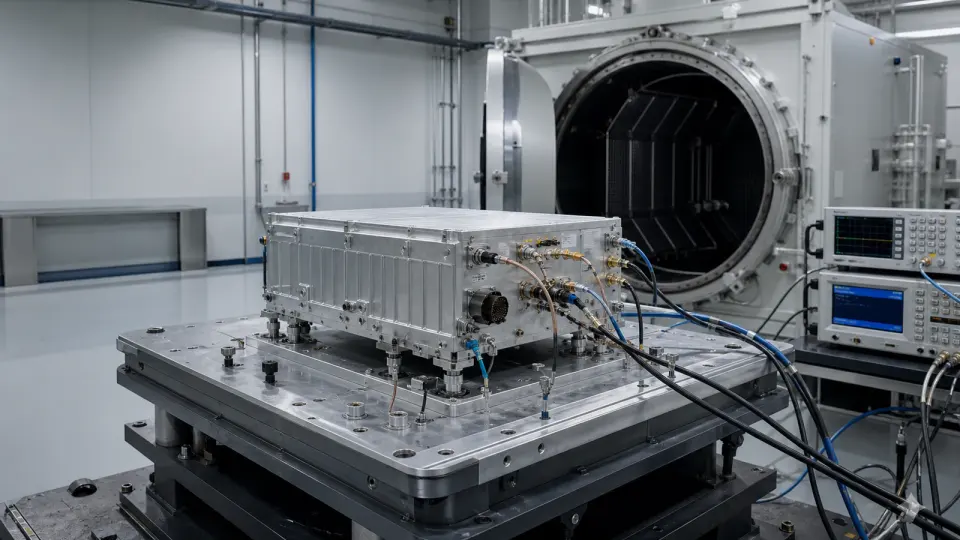

Umwelt-, EMV- und Wärmebedingungen aus dem Lebenszyklus ableiten
Lagerung, Handhabung, Transport, Start, Flug, Fahrzeug-, Schiffs-, Außen-, Bodenstations- oder Orbitalbetrieb werden vor der Auswahl von Prüfmethoden abgebildet. Temperatur, Druck oder Vakuum, Feuchte, Salz, Sand, Staub, Regen, Schock, Vibration, Akustik, Beschleunigung, Kontamination und Strahlung werden nur dort angesetzt, wo das Profil sie trägt. Achse, Niveau, Spektrum, Rate, Dauer, Betriebszustand, Überwachung und Annahmekriterium sind festzulegen. MIL-STD-810 oder GEVS liefern Methoden, aber keine pauschale Zertifizierung.
Leitungsgebundene und gestrahlte Emissionen sowie Störfestigkeit gelten an der korrekten Gerätegrenze mit vorgesehenem Gehäuse, Kabelsatz, Last, Versorgung und Bonding. Für Raumfahrthardware entsteht Strahlungssicherung aus Missionsumwelt und Bauteilempfindlichkeit, nicht aus einer allgemeinen Härtebehauptung. Baseplate, Luft- oder Flüssigkeitskühlung, Verlustleistung, transienter Tastgrad und Sensorbezug müssen in der elektrischen Prüfung wiederkehren; HF-Messungen vor, gegebenenfalls während und nach Belastung erkennen schleichende Degradation.
Bauteil- und Materialsicherung in kontrollierbare Beschaffungsdaten übersetzen
Sicherungsklasse, Screening, Qualifikation, Derating und Strahlungskontrolle werden aus Risiko, Missionsdauer, Reparierbarkeit und freigegebenen Regeln gewählt. Hersteller, autorisierte Quelle, genaue Teilenummer und Revision, Los und Datumscode, Zertifikate, Prüfrohwerte, Lagerung, Feuchte- und ESD-Schutz sowie Fälschungsvermeidung werden dokumentiert. Handelsbezeichnungen wie military oder space grade ersetzen keinen genehmigten Bauteileplan.
Materialien, Oberflächen, Klebstoffe, Kabel, Steckverbinder, Lötung, Reinigung, ausgasungs- oder kontaminationskritische Prozesse, Drehmoment, Bonding und Arbeitsqualität werden auf Baugruppenebene gelenkt. Screening macht ein ungeeignetes Design nicht geeignet, und eine höhere Bauteilklasse kompensiert keine elektrische oder thermische Überlastung. Derating verwendet den tatsächlichen Schaltungszustand und bleibt mit BOM und Zeichnungsrevision des geprüften Artikels verknüpft.
Verifikationsmethode, Prüflingsstatus und Nachweise vor Hardwarebestellung planen
Jede Muss-Anforderung erhält Quelle, Methode, Ebene, Prüfling, Konfiguration, Einrichtung, Bedingung, Marge und Annahmekriterium. Test wird genutzt, wenn Verhalten beobachtet werden muss; Analyse nur mit validiertem Modell und kontrollierten Eingaben; Inspektion für physische oder dokumentarische Eigenschaften; Demonstration nur für eindeutig kontrollierbare Funktionen. Breadboard, Engineering-, Qualifikations-, Protoflight-, Abnahme- und Flugartikel sind klar zu unterscheiden.
Die Prüffolge schützt die Aussagekraft: Schnittstellen- und Basis-HF-Messungen, gegebenenfalls Screening, Umwelt- und EMV-Belastung, Funktionsüberwachung sowie End-to-End-Nachmessung. Seriennummer, BOM, Zeichnung, Firmware, Kabel, Vorrichtung, Software, Kalibrierstand und Abweichungen gehören zum Prüfdatensatz. Ein positiver Kurzbericht ohne Rohdaten, Unsicherheit und Prüflingsidentität ist keine übertragbare Evidenz.
Konfiguration, Obsoleszenz und Lieferpaket über die Lebensdauer schließen
Eine freigegebene Produktbasis umfasst Zeichnungen, BOM, zugelassene Quellen, Firmware und Logik, Prüfsoftware, Kalibrierdaten, Arbeitsanweisungen, Grenzwerte und Verpackung. Änderungen werden nach Auswirkung auf Schnittstellen, HF-Leistung, Umwelt, Sicherheit und frühere Nachweise klassifiziert. Gleiches Gehäuse oder ähnliche Datenblattwerte reichen für einen Austausch nicht; Form, Fit, Function, Herstellprozess und Evidenz müssen bewertet werden.
DMSMS- und Obsoleszenzarbeit beginnt vor der Serienphase: Lebenszyklusstatus, PCN und EOL, Bestands- und Datenrechte, Alternativen, Redesign-Vorlauf und Requalifikationsauslöser werden überwacht. Das Lieferpaket enthält Konfigurationsindex, Konformitätsnachweise, Roh- und Ergebnisdaten, Kalibrierbezug, Nichtkonformitäten, genehmigte Abweichungen, offene Punkte und Aufbewahrungsfristen. So bleibt später erkennbar, welche Aussage für welchen Artikel gilt.
| Entscheidungsgrenze | Vor Bestellung festlegen | Angebot ablehnen, wenn |
|---|---|---|
| Missions- und Artikelgrenze | Plattform, Phasen, Modi, Lebensdauer, Einbau und Ausfallfolge | nur aerospace grade genannt wird |
| HF-Referenzebenen | Ports, Wellenformen, Pegel, Gewinn, Rauschen, Linearität, Phase und Fehlanpassung | Katalogwerte als installierte Leistung gelten |
| Plattformschnittstellen | Versorgung, Steuerung, Daten, Zeit, Masse, Kabel, Kühlung und Montage | Schnittstellen erst nach Designbeginn geklärt werden |
| Lebenszyklusumwelt | Belastung, Achse, Dauer, Betriebszustand, Überwachung und Annahme | nur Normnummern aufgelistet sind |
| Bauteile und Materialien | Klasse, Quelle, Screening, Derating, Los, Prozesse und Rückverfolgung | ein Marketinglabel den Sicherungsplan ersetzt |
| Verifikation | Methode, Ebene, Prüfling, Konfiguration, Marge und Passkriterium | ein früher Prototyp alle Nachweise tragen soll |
| Änderungslenkung | BOM, Zeichnung, Firmware, PCN/EOL und Requalifikationsregeln | Austausch nur nach Form und Kennwert erfolgt |
| Liefernachweise | Rohdaten, Unsicherheit, Serienstand, Abweichungen und Konfigurationsindex | nur ein Pass-Zertifikat geliefert wird |
Beispiel: Der Labortest besteht, die eingebaute Telemetriekette jedoch nicht
Ein Aufwärtsumsetzer mit Leistungsverstärker erfüllt bei Raumtemperatur die Tischmessung. Im eingebauten 28-V-Kabelbaum sinkt die Spannung während des Pulses, die Baseplate wird wärmer, ein benachbarter Sender ist gleichzeitig aktiv und Vibration verändert eine Steckverbindung. Gewinn, Nebenprodukte und Ausgangsleistung verlassen dadurch die Reserve. Die Lösung ist kein höherer Einzelwert, sondern eine gemeinsame Anforderung an Versorgungsebene, thermische Grenze, Blockerzustand, mechanische Konfiguration, Messreferenz und Wiederholprüfung nach Belastung.
Verifikationsablauf vor Freigabe der ersten Hardware
- Missionsprofil, Artikelgrenze, Modi, Lebensdauer, Ausfallfolge und Tailoring-Autorität freigeben.
- HF-, DC-, Steuer-, Daten-, Zeit-, Masse-, Kabel-, Mechanik- und Wärmeschnittstellen einfrieren.
- Minimal- und Maximalbudgets an benannten Ebenen für alle relevanten Zustände schließen.
- Lebenszyklusumwelt mit Belastung, Achse, Dauer, Betriebszustand und Passkriterium zuschneiden.
- Bauteil-, Material-, Prozess-, Derating-, Herkunfts- und Strahlungsplan freigeben.
- Jede Anforderung auf Methode, Ebene, Prüfling, Konfiguration und Nachweis abbilden.
- Seriennummer, BOM, Zeichnung, Firmware, Kalibrierung, Vorrichtung und Einrichtung baselinefähig erfassen.
- Schnittstellen- und HF-Basis, geforderte EMV- und Umweltbelastungen sowie End-to-End-Leistung prüfen.
- Abweichungen und Freigaben schließen und betroffene Anforderungen nach Änderungen erneut verifizieren.
- Rohdaten, Unsicherheit, Logs, Zertifikate, Konfigurationsindex und Wiederholprüfauslöser liefern.
Häufige Lücken hinter dem Etikett aerospace grade
- Normen nennen, aber kein Lebenszyklusprofil und keine Tailoring-Entscheidung führen
- Modul-, Geräte-, Kabel- und Plattformgrenze in einem Nachweis vermischen
- HF-Werte ohne Temperatur, Modus, Toleranz, Alterung und Referenzebene angeben
- nur Überleben statt HF-Leistung während oder nach Belastung prüfen
- Geräte-EMV direkt auf internes Modul oder Gesamtplattform übertragen
- Strahlungsfestigkeit ohne Missionsumwelt, Bauteilantwort und Sicherungsdaten behaupten
- Screening oder Klasse als vollständigen Bauteilsicherungsplan behandeln
- Nachweise auf andere BOM, Firmware, Kabel oder Wärmekonfiguration übertragen
- Alternativteil nur anhand Gehäuse und Hauptkennwert freigeben
- Zusammenfassung ohne Rohdaten, Unsicherheit, Seriennummer und Änderungshistorie liefern
Angaben für eine RFQ zu Aerospace-, Verteidigungs- oder Raumfahrt-HF-Hardware
- Plattform, Mission, Artikelgrenze, Einbauebene, Lebensdauer und Instandhaltungskonzept
- Nenn-, Bereitschafts-, Kalibrier-, Degradations-, Sicherheits-, Start- und Fehlerzustände
- Frequenzbereiche, Wellenformen, Bandbreite, gleichzeitige Kanäle, Tastgrad und Zeitverhalten
- HF-Ebenen, Impedanz, Leistung, Gewinn oder Verlust, Rauschen, Linearität, Phase, Nebenprodukte und Fehlanpassung
- DC-Bereich, Transienten, Einschaltstrom, Sequenzierung, Schutz, Steuerung, Telemetrie, Daten und Referenzen
- Steckverbinder, Kabel, Bonding, Kontur, Masse, Montage, Drehmoment und thermische Schnittstellen
- Lager-, Transport-, Handhabungs- und Betriebsbedingungen für Temperatur, Druck, Feuchte und Kontamination
- Anwendbare Vibration, Schock, Akustik, Beschleunigung, Salz, Sand, Regen, Vakuum oder Strahlungsprofile
- Leitungsgebundene und gestrahlte Emissions- und Störfestigkeitsgrenzen mit Kabelsatz und Modi
- Bauteilklasse, Screening, Qualifikation, Derating, Strahlung, Herkunft, Los und Fälschungsschutz
- Materialien, Oberflächen, Arbeitsqualität, Reinigung, ESD, Feuchte, Lagerdauer und Prozessnachweise
- Verifikationsmatrix, Artikelstatus, Qualifikations- und Abnahmestrategie, Margen und Unsicherheit
- Seriennummern, BOM, Zeichnungen, Firmware, Kalibrierung, Abweichungen, Rohdaten und Konfigurationsindex
- Obsoleszenzüberwachung, Änderungsmeldung, Ersatzteilfreigabe, Datenrechte, Support und Requalifikationsauslöser
