HF-Komponentencharakterisierung

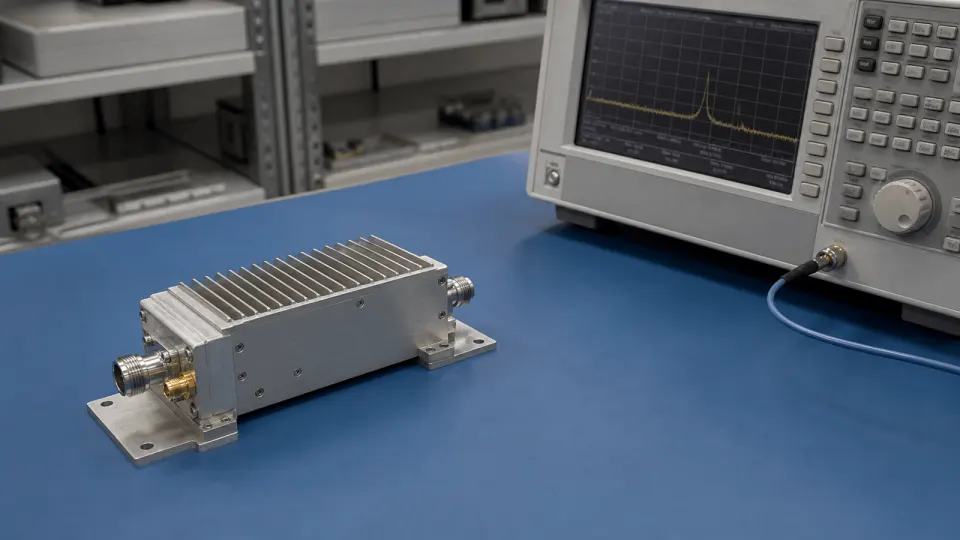

HF-Komponentencharakterisierung misst einzelne Bauteile, Module und kleine Baugruppen auf einem kontrollierten Pruefplatz, bevor sie in eine groessere Signalkette integriert werden. Die Messung kann S-Parameter, Gewinn, Verlust, Kompression, Belastbarkeit, Detektorverhalten, Kopplung und Temperaturempfindlichkeit umfassen.
Pruefplatzgrenze

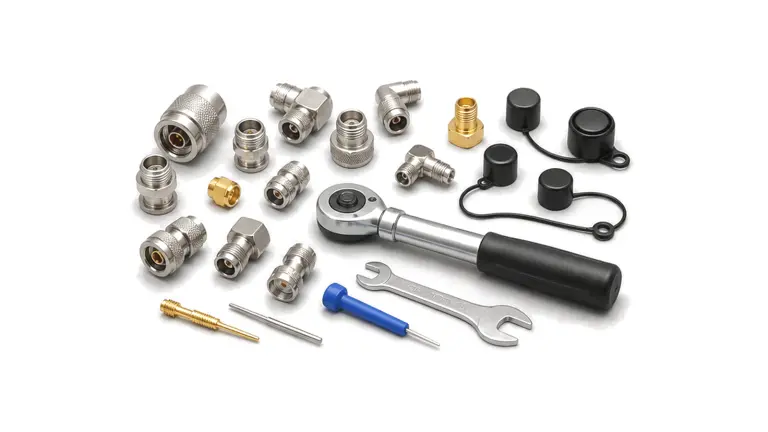

Der Pruefplatz muss Referenzebenen, Steckerschnittstellen, Kabelbewegung, Leistungspegel, Kalibriermethode und thermische Bedingung definieren. Ohne diese Angaben kann eine Kurve vom Wert nach Einbau in Rack, Gehaeuse oder Antennenpfad abweichen.
Messaufzeichnungen
Nuetzlich sind Geraeteaufbau, Kalibrierkit, Vorrichtung oder Adapterpfad, Frequenzdurchlauf, Ansteuerpegel, Lastbedingung, Umgebungstemperatur, Unsicherheitsvermerke und die gemessenen Kurven zur Bauteilrevision.
Reproduzierbarkeit beginnt vor dem ersten Sweep
- HF-Hardware für HF-Komponentencharakterisierung
- Für jede Kenngröße eine geschlossene Nachweiskette
- HF-Anforderungen für HF-Komponentencharakterisierung
- Ein DUT-Zustandsblatt für das zweite Labor Das Blatt enthält Musteridentität, Hardware- und Firmwarestand, Steckerlage, Einschaltfolge, Spannungen am DUT, Ruhestrom, Steuerwörter, Gain- oder Dämpfungszustand, Aufwärm- und Soak-Zeit, Gehäuse- oder Grundplattentemperatur, Kühlung, Last-VSWR, Masseführung und Schutzstatus....
- HF-Architektur für HF-Komponentencharakterisierung
- Kalibrierebene und Berichtsebene getrennt benennen Die Kalibrierebene ist der Ort der systematischen Fehlerkorrektur; die Berichtsebene ist der Ort, für den das Projekt den Wert beansprucht. Zwischen beiden können Probe, Eval-Board, Bias-T, Schaltmatrix, Kabelbaum oder Hohlleiterübergang liegen....
- HF-Hardwareauswahl für HF-Komponentencharakterisierung
- Kleinsignalwerte innerhalb der linearen Grenze messen Die VNA-Portleistung muss niedrig genug für linearen Betrieb von DUT, Empfänger und aktivem Fixture, aber hoch genug für nutzbare Dynamik sein. Tatsächliche DUT-Leistung, IF-Bandbreite, Mittelung, Frequenzraster und Glättung werden aufgezeichnet. Glättung ersetzt weder komplexe Rohdaten noch eine Unsicherheitsangabe.
- HF-Prüfung und Verifikation für HF-Komponentencharakterisierung
- Designcharakterisierung und Fertigungsabnahme unterscheiden Die Produktionsprüfung ist kein nur aus Zeitgründen gekürzter Sweep, sondern ein korrelierter Erkennungsplan. Golden/Check-Standards, Fixture-Verschleiß, Kabelwechsel, Kalibrierintervall, Softwarestand und Kontrollkarten werden verfolgt.
So entsteht ein HF-Charakterisierungsplan, den die Fertigung reproduzieren kann
Eine Messmethode, die DUT-Zustand, Referenzebenen, Stimulus, Kalibrierung, Empfängergrenzen, Unsicherheit, Designcharakterisierung und Fertigungsabnahme vor dem Vergleich der Daten festlegt.
