Transmission et interconnexion RF

Fixer la bande continue et les deux plans de référence

Indiquez des intervalles continus de fonctionnement et de vérification, pas uniquement une fréquence centrale. Définissez l'impédance et les plans étalonnés, en général les faces d'accouplement. Un adaptateur, un coude, une traversée ou un montage n'entre dans la limite que s'il fait partie de la livraison qualifiée. Deux laboratoires peuvent obtenir des résultats différents s'ils ne mesurent pas au même endroit. La méthode d'étalonnage, l'extension de port, le fichier de désencastrement, l'orientation et le maintien du câble doivent accompagner les données pour que la même configuration soit comparée.

Séparer les pertes de transmission de l'adaptation des ports

S21 caractérise la transmission, tandis que S11 et S22 décrivent les réflexions aux deux extrémités. Un câble nu à faible atténuation peut être pénalisé par une transition médiocre ; une ligne bien adaptée peut malgré tout dissiper trop de puissance sur une grande longueur. Fixez donc une perte d'insertion maximale et deux limites de perte de retour ou de ROS sur toute la bande. Une courbe typique lissée ne définit pas la dispersion de production. Précisez le pas fréquentiel, le lissage, le niveau, la température, le routage et le sens des limites relatives à une valeur initiale. Conservez les paramètres S complexes dès que la phase, le délai, le domaine temporel ou le calcul en cascade intervient.

Traiter puissance, échauffement, blindage et PIM comme des essais distincts

Décrivez puissance moyenne et crête, modulation, rapport de crête, taux de service, désadaptation et durée de défaut. Les limites peuvent venir des pertes conductrices et diélectriques, du contact, de la tension crête, de la pression, de la pollution ou d'une discontinuité locale. La puissance annoncée pour un connecteur ne se transpose pas automatiquement à la ligne complète au bord de bande et à chaud. Pour une réception sensible ou un système multporteuse, ajoutez si nécessaire efficacité de blindage, fuite et intermodulation passive avec une méthode reproductible. Couple, propreté, placage et contrainte mécanique influencent fortement la PIM ; cette recette ne doit pas être confondue avec la simple mesure S faible puissance.

Associer la stabilité de phase à une cause et à un mouvement défini

Phase absolue, appairage de phase, délai de groupe et délai temporel ne répondent pas au même besoin. Fixez la grandeur, les fréquences, l'état initial, la voie de comparaison et la forme de la limite : variation totale, excursion pendant le mouvement ou répétabilité après retour à une position connue. Pour la flexion, définissez rayon, angle, plan, course, torsion, vitesse, cycles et temps d'arrêt. Pour la température, définissez plage, rampe, palier, instant de mesure et récupération. Les deux effets sont d'abord isolés, puis combinés dans une séquence représentative de la mission.

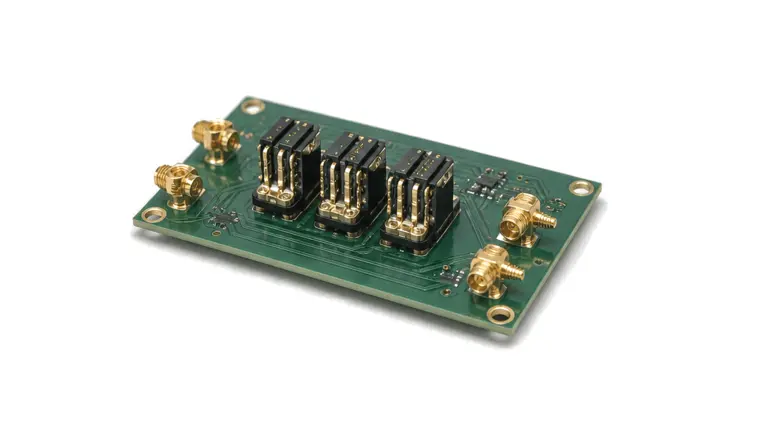

Rendre connectique, longueur et courbure indissociables de la référence

À chaque extrémité, spécifiez série, précision, genre, orientation, placage, couple, accès outil et nombre d'accouplements. La longueur doit avoir des points de mesure et une tolérance explicites. Une ligne semi-rigide requiert un plan d'axe avec longueurs droites, rayons, entraxes et tolérances de forme. Distinguez rayon statique et rayon dynamique. Évitez de plier à la sortie du connecteur et contrôlez torsion, écrasement, masse en porte-à-faux, colliers, soulagement d'effort et zones interdites. Une mesure droite sur table ne couvre pas les efforts induits par une intégration compacte.

Transformer l'environnement en séquence d'endurance vérifiable

Sélectionnez température, pression ou altitude, humidité, brouillard salin ou chimie, étanchéité, vibrations, chocs, rayonnement et comportement au feu selon la plateforme. Dites si la mesure RF se fait pendant l'exposition, après stabilisation ou après récupération. La continuité électrique ne suffit pas à prouver le maintien des pertes, du ROS ou de la phase. Une endurance de flexion nécessite rayon, course, torsion, vitesse, palier, fixation des connecteurs et intervalle d'inspection, en plus du nombre de cycles. Comparez ensuite l'unité aux limites absolues et à sa propre mesure initiale sérialisée afin de détecter une dérive progressive.

Préparer l'étalonnage, la répétabilité et le dossier de données avant l'achat

Choisissez un étalonnage VNA adapté à la connectique, à la bande et à l'incertitude visée. Stabilisez les câbles de test, inspectez et nettoyez les interfaces, appliquez le couple prévu et consignez les adaptateurs. Mesurez séparément la répétabilité de reconnexion et celle du montage pour ne pas attribuer au produit la dispersion du laboratoire. Archivez données complexes natives, identité de l'étalonnage, grille de fréquence, niveau, température, état de routage, numéro de série, indice de plan, historique des connecteurs et écarts. Un PDF facilite la revue, mais ne remplace pas les données nécessaires au désencastrement, au calcul en cascade ou au suivi de vie.

Matrice de sélection et de recette des liaisons RF

Informations nécessaires à une demande d'assemblage coaxial RF

• Fonction système, équipements et usage fixe, étalonné ou mobile
• Quantité, appairage de phase, association des voies et stratégie de remplacement
• Bandes continues de service et de contrôle, impédance de référence
• Série de connecteurs, précision, genre, orientation, placage, couple et cycles
• Longueur, tolérance, points de mesure, plan de routage et enveloppe
• Rayons statique/dynamique, mouvement, torsion, cycles, vitesse et maintien
• Pertes, S11/S22, phase, délai ou appairage en fonction de la fréquence
• Puissance moyenne/crête, forme d'onde, service, désadaptation et température
• Blindage, fuite, PIM ou étanchéité avec méthode d'essai
• Températures, pression, humidité, vibrations, chocs et ordre des contraintes
• Plans d'étalonnage, méthode VNA, incertitude, reconnexions et seuils
• Premier article, fichiers Touchstone, série, indice de plan et gestion des changements
