Comment répartir atténuation, détection et surveillance dans une chaîne RF ?
L'atténuation règle ou limite le niveau RF, la détection convertit une onde RF échantillonnée en grandeur vidéo ou continue mesurable, et la surveillance associe prélèvement directionnel, détection étalonnée, logique et seuils. Leurs promesses de précision, de bande passante et de protection ne sont pas interchangeables.
Choisir la fonction avant la famille

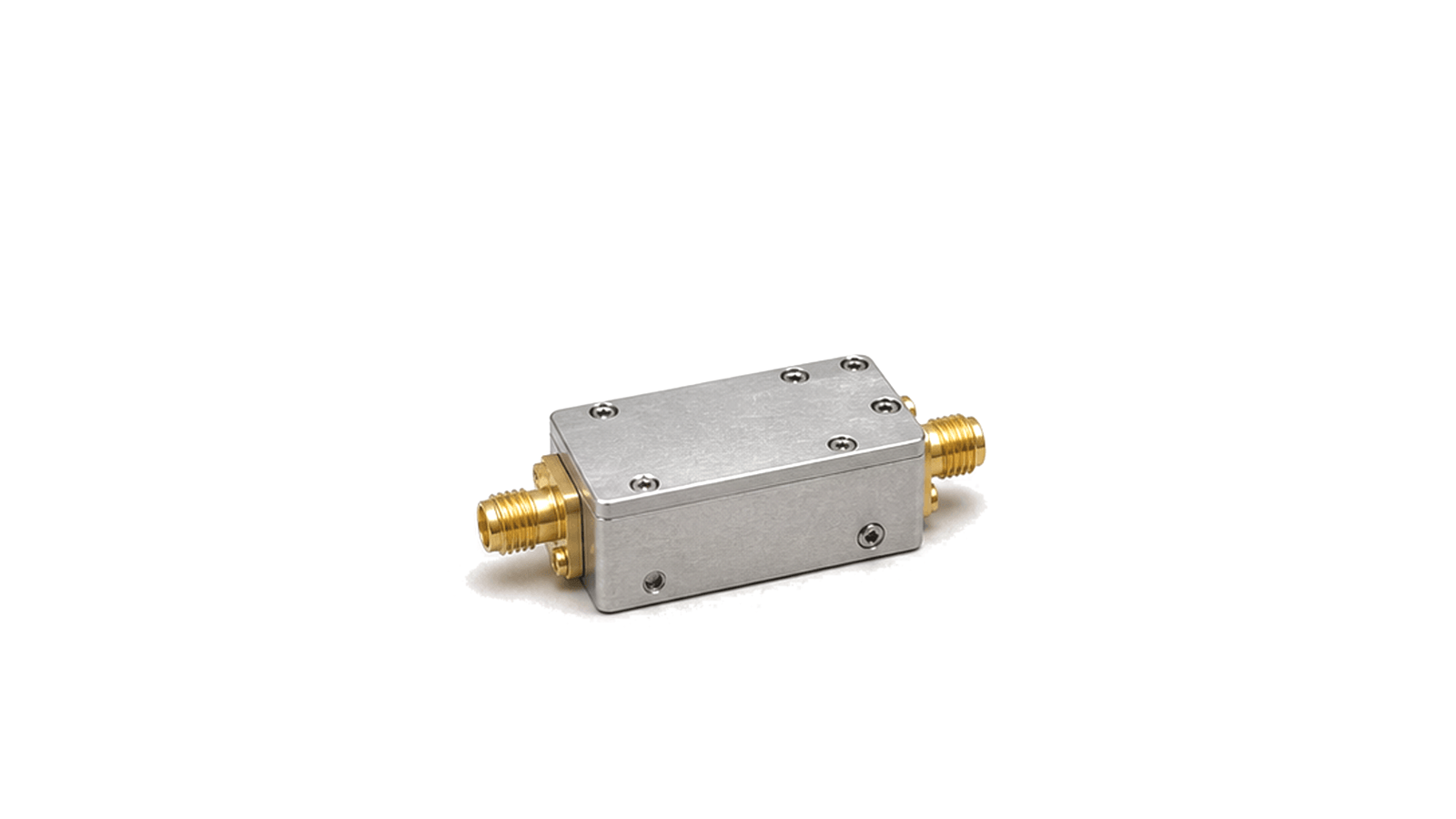

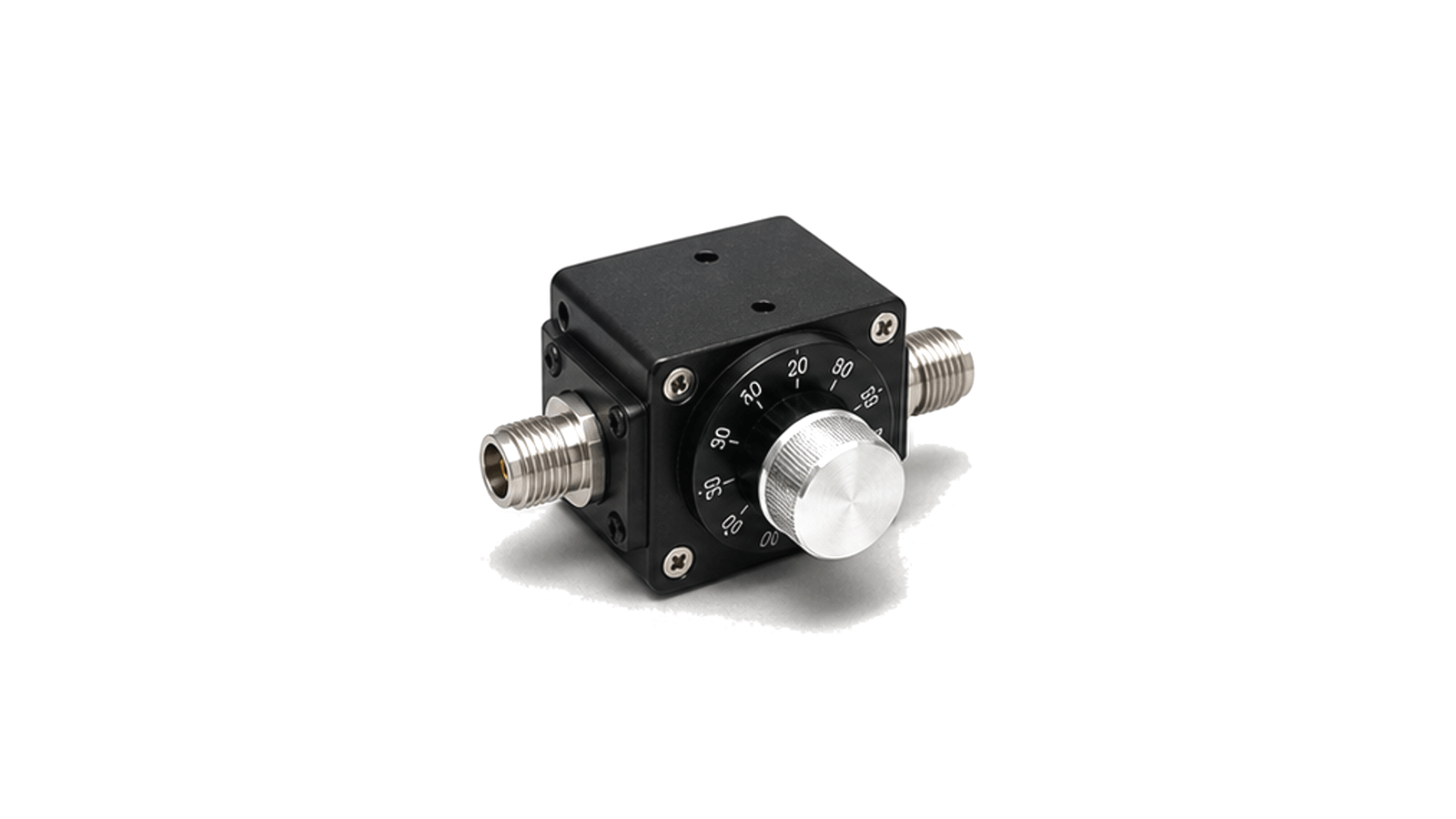

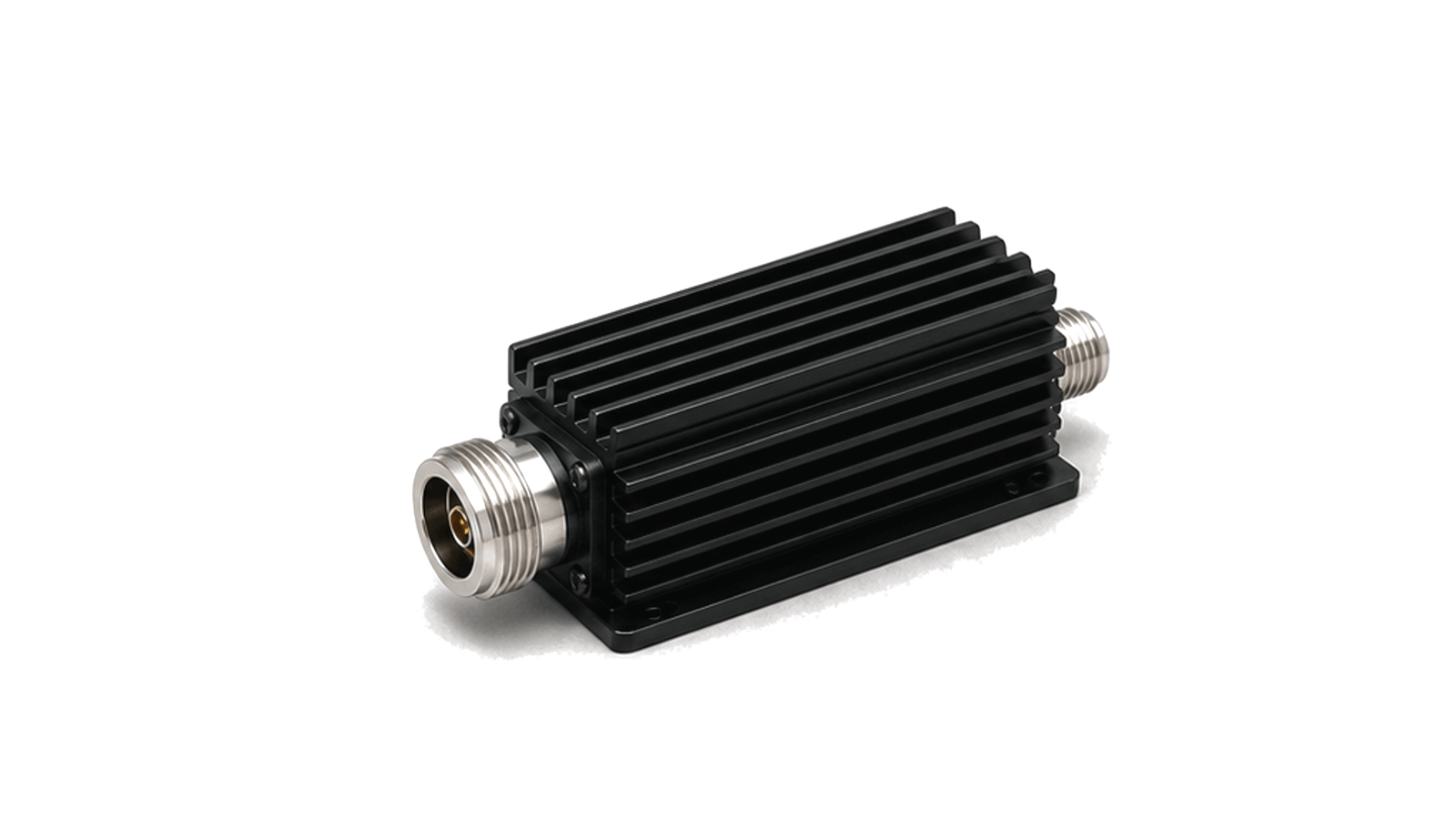

Un atténuateur fixe impose une perte ou améliore l'adaptation; un modèle variable ou numérique ferme une boucle de gain; un limiteur protège l'entrée suivante; un détecteur restitue enveloppe, niveau logarithmique ou puissance efficace. Un moniteur ajoute coupleurs, étalonnage, seuils et commande. Définissez AGC, ALC, verrouillage, télémesure, protection contre le ROS ou résultat traçable avant le matériel.
Spécifier l'atténuation dans chaque état
Précisez fréquence, perte nominale, plage, pas ou loi de commande, exactitude et platitude. Ajoutez perte de référence, retour, phase relative, établissement amplitude-phase, monotonie, interface et transitoire de commutation. La puissance couvre moyenne, crête, facteur de crête, commutation sous RF et désadaptation. Dans une réception, la perte entre dans le facteur de bruit et la sensibilité.
Adapter la loi du détecteur à la forme d'onde
Diode et enveloppe conviennent à la présence de porteuse et aux crêtes rapides, la loi logarithmique à une grande dynamique et une sortie linéaire en décibels, la loi RMS aux signaux dont le facteur de crête varie. Séparez bande RF et bande vidéo; indiquez temps de montée, durée minimale d'impulsion, dynamique utile, sensibilité, pente, origine, erreur de loi, bruit et dérive en fréquence, température et alimentation.
Mesurer directionnellement puissance incidente et réfléchie
Un moniteur de ROS ou de puissance réfléchie utilise un coupleur ou pont dont couplage, directivité et perte sont connus, puis deux détecteurs appariés. Directivité insuffisante, lois différentes et phase des câbles créent un faux retour. Fixez le niveau incident minimal pour un rapport valide, le plan de référence, les corrections et le délai d'arrêt. Étalonnez toute la voie de prélèvement.
Fermer l'étalonnage du port RF à la valeur déclarée
Documentez orientation du coupleur, état d'atténuation, terminaison du détecteur, charge vidéo, gamme ADC, table de linéarisation, compensation thermique et unités. Balayez puissance, fréquence, état, forme d'onde et température, puis répétez des ancrages après reconnexion. Saturation, sous-gamme et rapport invalide doivent rester des états explicites.
Centrer la recette sur la boucle de commande
Vérifiez transfert faible signal, compression, récupération après surcharge, changement d'état, réponse impulsionnelle et délai d'alarme avec une désadaptation représentative. Commande d'atténuation, niveau mesuré et seuil de protection restent cohérents après échauffement et variation d'alimentation. Archivez tension brute ou codes, puissance appliquée, version d'étalonnage, seuils et horodatage.
Données RFQ pour atténuation et surveillance
- Bande et impédance
- Perte fixe ou plage variable
- Pas, loi, exactitude, platitude et phase
- Forme d'onde, facteur de crête, impulsion et rapport cyclique
- Dynamique, réponse et bande vidéo
- Puissance moyenne, crête et commutation sous RF
- Prélèvement incident et réfléchi
- Directivité et plan d'étalonnage
- Température, alimentation et sortie
- Alarme, verrouillage, récupération et données de recette
Limite de catégorie

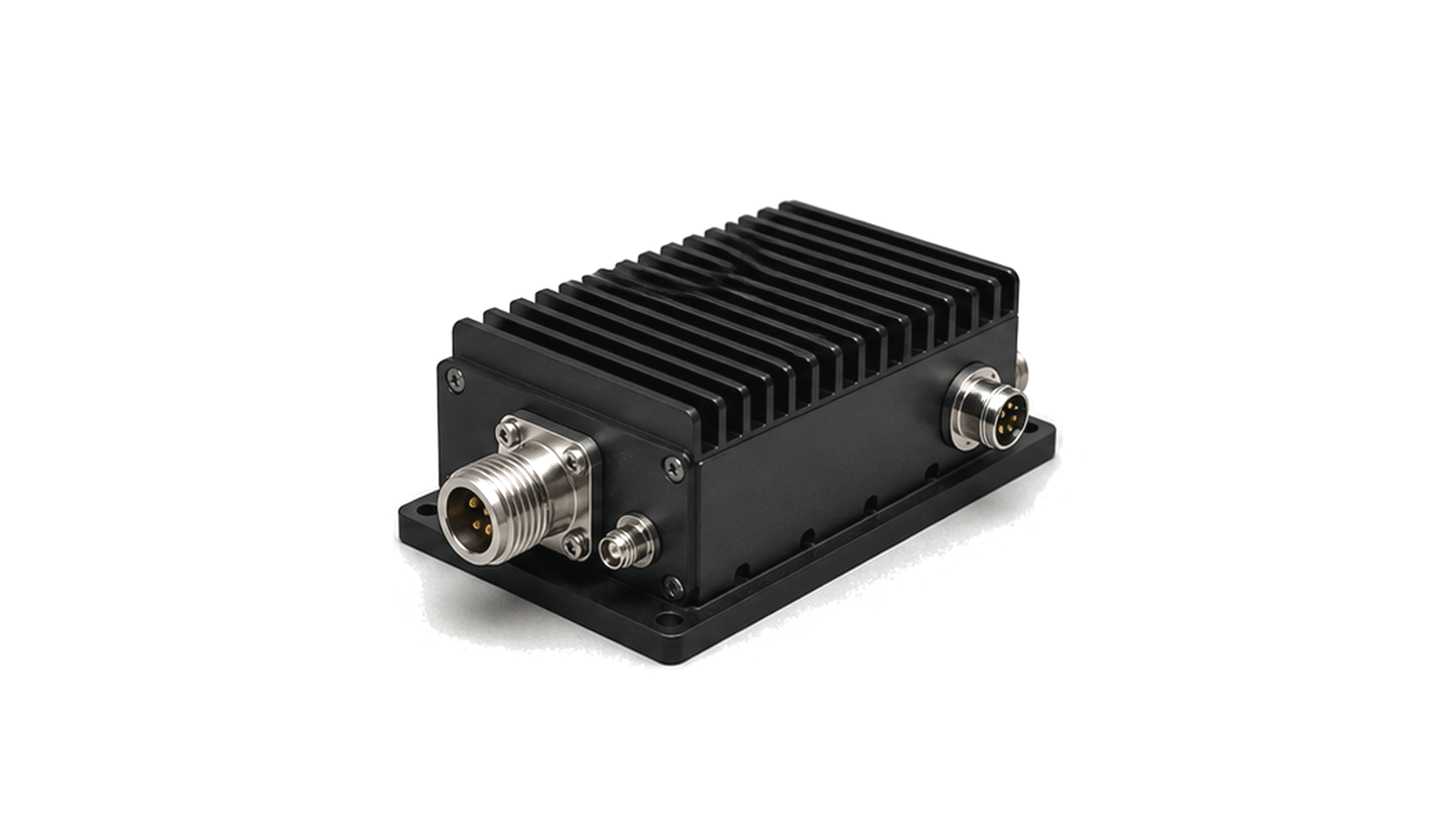

La catégorie couvre atténuateurs RF, détecteurs, amplificateurs log-vidéo, modules de détection de puissance, limiteurs et moniteurs incident/réfléchi employés pour régler, mesurer ou protéger le niveau. Instruments généraux, récepteurs complets, amplificateurs de puissance, coupleurs seuls et commandes numériques restent séparés sauf intégration dans la fonction livrée.
