Comment sélectionner les sources RF et le matériel de synchronisation ?

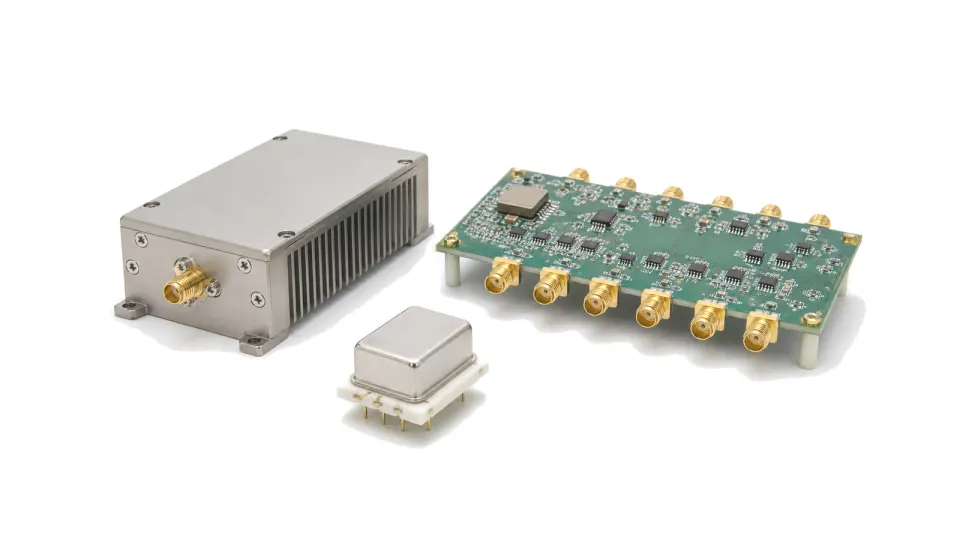

La source RF doit être spécifiée sur un plan de référence de sortie nommé, avec charge, puissance, température, alimentation, référence et état de commande définis. Il faut figer les plages porteuses, le pas et le niveau, imposer un masque de bruit de phase sur les offsets qui affectent le système, borner harmoniques et raies non harmoniques, séparer précision initiale, température, vieillissement et maintien, puis définir l'établissement par une bande d'erreur et un délai mesurables. Une référence commune ou un indicateur de verrouillage ne démontre ni cohérence de phase ni sortie déjà exploitable. Une méthode d'ingénierie pour convertir plage de fréquence, pureté spectrale, stabilité de référence, commutation et cohérence de phase en exigences RF mesurables et acceptables. Les sources de signal et la synchronisation définissent la fréquence, la phase et la référence temporelle des systèmes RF et micro-ondes. La famille couvre sources LO, oscillateurs à quartz, PLL, synthétiseurs, horloges et distribution de référence.
Décisions achat et ingénierie couvertes
- fournisseur de Sources de signal et synchronisation: évalue si le fournisseur maîtrise architecture, interfaces, preuves et changements
- fabricant de Sources de signal et synchronisation: distingue répétabilité de fabrication et configuration d’une courbe prototype favorable
- spécifications techniques Sources de signal et synchronisation: convertit porteuse, sortie, pureté, stabilité, commutation et cohérence en limites mesurables
- sélection de Sources de signal et synchronisation: relie le besoin aux familles oscillateur, VCO, PLL, synthétiseur, référence ou distribution
- essais et vérification de Sources de signal et synchronisation: vérifie porteuse, spectre, timing et redémarrage aux plans et états déclarés
Choisir la famille selon la fonction temporelle
Une référence fixe emploie XO, TCXO ou OCXO selon démarrage, température, vieillissement et maintien. Un oscillateur local agile ajoute VCO, PLL ou synthétiseur dont plage, pas, bruit de phase, raies et établissement sont comparés ensemble. Modules d’horloge et nettoyeurs de gigue servent distribution et convertisseurs; références et répartiteurs coordonnent plusieurs charges. Le choix part de la priorité réelle: exactitude, faible bruit court terme, retune rapide, phase déterministe ou continuité après perte de référence.
Écrire un contrat source mesurable
Nommer plages porteuses, zones interdites, pas, balayages ou sauts, niveau, platitude, impédance, signal et charge à un plan connecteur. Le bruit de phase devient un masque par offsets; harmoniques, raies non harmoniques, sous-harmoniques et bruit large bande restent séparés. Exactitude initiale, température, vieillissement, préchauffage, répétabilité et maintien ont des budgets distincts. L’établissement précise événement initial, transition fréquence/puissance, bandes d’erreur, bande d’observation, durée et échéance; l’indication de verrouillage ne suffit pas.
Évaluer les preuves fournisseur et fabrication
Comparer limites garanties et couverture d’essai, pas une courbe typique. Identifier révision, référence, logiciel, mode, charge, température, alimentation et plancher de mesure. Les preuves série incluent étalonnage, montage, traçabilité série ou lot, recette, maîtrise de la source oscillateur/résonateur et notification des substitutions. Pour des sorties cohérentes, délai des câbles, état des diviseurs, distribution du déclenchement et coefficients de correction appartiennent à la configuration contrôlée.
Vérifier séparément fréquence, spectre et timing
Mesurer fréquence et niveau au plan déclaré dans tous les états, puis le bruit de phase en conservant le résiduel de l’instrument. Rechercher les produits déterministes avec une étendue et une RBW fixées. Les mesures de stabilité gardent préchauffage, profil environnemental et intervalle d’observation. Capturer la commutation depuis la commande réelle jusqu’au maintien des limites de fréquence, phase, niveau et raies. Répéter la cohérence multivoie après retune, reverrouillage et redémarrage.
Matrice de décision sources et synchronisation
| Besoin système | Famille probable | Preuves à comparer |
|---|---|---|
| Référence stable | TCXO, OCXO ou module de référence | Exactitude, démarrage, température, vieillissement, répétabilité, maintien |

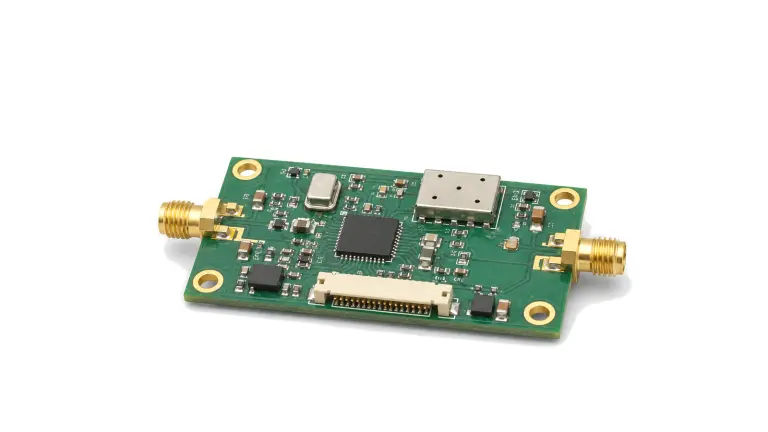

| OL RF agile | VCO, PLL ou synthétiseur | Couverture, masque de bruit de phase, raies, établissement |

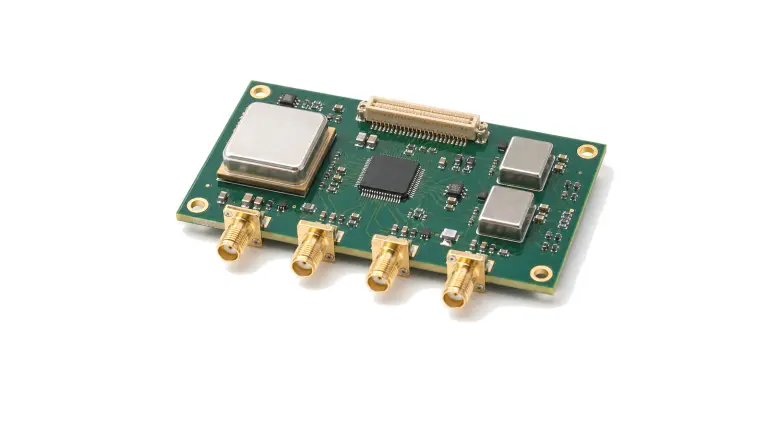

| Réseau d’horloge faible gigue | Module, nettoyeur de gigue et distribution | Bande intégrée, gigue ajoutée, skew, sorties et verrouillage |
| Source multivoie cohérente | Référence et trigger communs, synthèse cohérente | Phase relative, dérive, retune, reverrouillage, redémarrage |
| Source de substitution traçable | Source RF étalonnée ou étalon | Incertitude de niveau/fréquence, pureté et dossier d’étalonnage |
Entrées de consultation
- Usage, plages, zones interdites, pas et séquence
- Puissance, exactitude, platitude, impédance, charge, ROS et puissance inverse
- Masque de bruit de phase et bande d’intégration de gigue
- Harmoniques, raies, sous-harmoniques, bruit large bande et AM/FM résiduelle
- Exactitude, démarrage, température, vieillissement, vibration, répétabilité et maintien
- Référence, perte de référence, trigger et topologie de sorties
- Départ de commutation, saut, erreurs, bande d’observation et échéance
- Alimentation, commande, logiciel, connecteur, boîtier et environnement
- Plans, résiduel, étalonnage, incertitude et matrice de recette
- Quantités, traçabilité, données et notification de changement
Limite de preuve
La page de famille indique des architectures possibles; elle ne prouve pas le bruit de phase, les raies, la stabilité, l’établissement ou la cohérence d’une unité. L’approbation exige des données garanties de la configuration livrée et des mesures étalonnées aux porteuse, sortie, référence, charge, température et états convenus.
