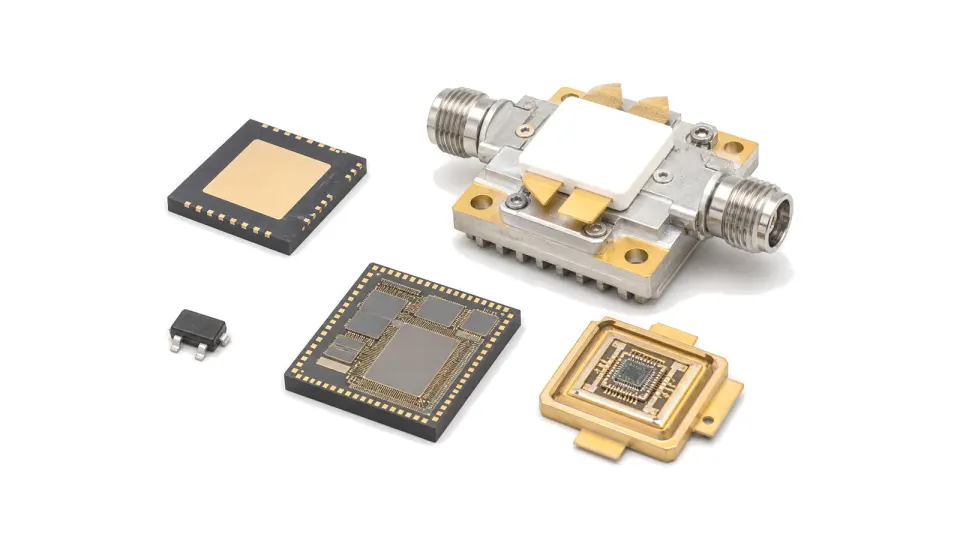

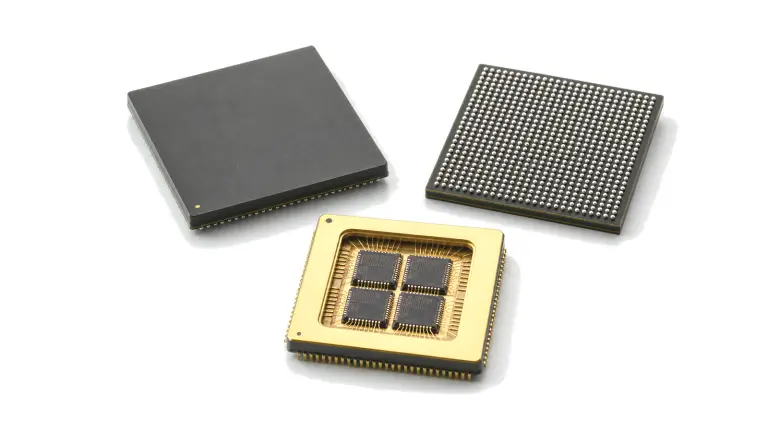

Sélectionner et vérifier un circuit RF, un MMIC ou un semiconducteur
La sélection commence après gel de la fonction dans la chaîne, des plans RF et DC, des fréquences, du signal, du gain ou de la perte, du bruit, de la puissance, de la linéarité, des états source-charge, de la séquence de polarisation, du boîtier, du PCB, de la frontière thermique et de la méthode de vérification. Il faut comparer des limites garanties dans des conditions identiques, pas juxtaposer des valeurs typiques. La carte cible est ensuite mesurée avec polarisation et température contrôlées, plans étalonnés, fixture caractérisée ou désencapsulée, échantillons représentatifs et preuves liées aux révisions. Une famille, une carte d’évaluation ou un nom de procédé ne constitue ni qualification du composant ni performance installée. Briques RF actives pour amplifier, convertir, commuter, détecter, commander et générer des fréquences, classées par fonction sans extrapoler les performances propres à un modèle. Transformer une présélection en décision exécutable en maîtrisant conditions de fiche technique, plans de référence, stabilité, polarisation, protection, boîtier, PCB, thermique, désencapsulation de fixture et preuves d’acceptation.
Décisions d'achat et d'ingénierie couvertes
- fournisseur de Circuits RF, MMIC et composants semiconducteurs: découvrir les familles par fonction
- fabricant de Circuits RF, MMIC et composants semiconducteurs: construire une comparaison contrôlée
- spécifications techniques Circuits RF, MMIC et composants semiconducteurs: fermer bias PCB thermique et fixture
- sélection de Circuits RF, MMIC et composants semiconducteurs: préparer un dossier d’achat vérifiable
- essais et vérification de Circuits RF, MMIC et composants semiconducteurs: fermer boîtier carte masse et chaleur
Figer fonction, conditions et niveau de preuve avant comparaison
Nommer d’abord le rôle : faible bruit, driver, puissance, conversion, commutation, atténuation, phase, détection, synthèse, transceiver, protection ou passif intégré. Décrire ports RF, LO, IF, DC, commande, horloge et thermique ainsi que bande, largeur, forme d’onde, facteur de crête, rapport cyclique, impédances, transitions, température et désadaptations crédibles. Séparer limites garanties, valeurs typiques, caractérisation, simulation et circuit d’application. Consigner révision, code de commande, boîtier, procédé, conditions d’essai et plan de chaque valeur. Il est interdit d’assembler le gain d’une polarisation, le bruit d’une autre carte et la puissance d’une troisième température pour créer un point de fonctionnement inexistant.
Maîtriser validité des paramètres S, plans et stabilité
Le fichier S doit être identifié par référence, révision, grille de fréquence, polarisation, température, impédance et plan d’étalonnage, avec indication de ce qui est inclus : boîtier, bonds, transition ou fixture. Paramètres de bruit, modèles non linéaires, load-pull et thermique ont des usages et domaines distincts ; toute extrapolation devient un risque à mesurer. La stabilité ne se réduit pas à K au point nominal. Examiner réflexions source et charge prévues ou plausibles, terminaisons hors bande, résonances du réseau de polarisation, parasites, température, états de gain et transitoires. Utiliser les critères et cercles adaptés puis vérifier avec désadaptation et alimentation représentatives ; une carte d’évaluation stable ne prouve pas une autre implantation.
Concevoir polarisation, séquencement et protection selon la physique
Chaque rail reçoit valeur, tolérance, courant de repos, limite, rampe, retard, stabilisation, état d’activation et ordre d’arrêt. Un composant en mode déplétion peut exiger une tension de grille négative avant le drain ; la dispersion de seuil rend une grille fixe dangereuse pour IDQ. Intégrer énergie des condensateurs, branchement à chaud, sous-tension, dépassement et RF pendant les transitions. Répartir surtension, surcourant, inversion, surattaque RF, charge ouverte ou court-circuitée, ESD, surchauffe et oscillation entre composant et carte. Mesurer tension et courant au plan du composant avec la bande passante nécessaire. Après défaut, la protection doit revenir dans un état spécifié ou se verrouiller en sécurité, et non simplement survivre une fois.
Fermer interfaces boîtier, PCB, masse RF et thermique
Traduire le dessin du boîtier ou de la puce en empreinte ou die attach, transition RF, stack-up, lignes, réseau de vias, pad exposé ou bride, placement et passage vers le châssis. Masse RF et chaleur partagent souvent pad, vias ou support ; vides de soudure, longueur de bond, inductance de via et planéité affectent donc simultanément température et stabilité. Calculer la puissance dissipée dans chaque état, puis définir température de boîtier, pad, plaque, carte ou ambiante, impédance thermique, interface, débit d’air, cycle, sources voisines et limite de jonction ou canal. Valider cette frontière sur la carte réelle. Une faible résistance thermique de boîtier n’assure rien si l’attach, l’étalement sur carte ou le dissipateur ne sont pas contrôlés.
Déplacer le plan étalonné jusqu’au DUT et vérifier les états de production
Préciser le plan d’étalonnage VNA, bruit, puissance, linéarité, bruit de phase ou commutation et tout ce qui subsiste jusqu’au semiconducteur. Caractériser demi-fixtures, transitions, sondes, adaptateurs, câbles et réseaux de bias. L’étalonnage in-fixture ou le désencapsulation n’est valable que dans la bande validée ; conserver données brutes, corrigées et contrôles résiduels. Couvrir fréquence, état de gain, bias, température, puissance, modulation, désadaptation, temporisation et régime thermique. Si la dispersion compte, tester des pièces ou lots représentatifs et construire les marges avec incertitude et procédé. Les preuves d’acceptation identifient pièce, lot, versions carte/fixture, étalonnage, logiciel, méthode, incertitude et critère.
Matrice de sélection et de preuve des semi-conducteurs RF
| Périmètre | Preuve à figer | Rejeter si |
|---|---|---|
| Fonction et états | Rôle, bandes, signal, cycle, ports, impédances, gain, température et défauts | la famille remplace les conditions |
| Données et modèles | Référence, révision, garanti/typique, modèle, bias, température et domaine | des conditions incompatibles sont mélangées |
| Stabilité et charge | États source-charge, hors bande, réseau de bias, parasites et désadaptation | K nominal est la seule preuve |
| Bias et protection | Rails, IDQ, ordre, limites, defaults, transitoires, arrêt et reprise | une alimentation de banc non définie suffit |
| Boîtier et PCB | Empreinte/attach, stack-up, transition, masse, vias, bonds, assemblage et inspection | la carte d’évaluation est copiée sans revue |
| Thermique | Dissipation, température de référence, chemin, interface, air, cycle et limite de jonction | Rth est donnée sans température de boîtier/carte |
| Plan de mesure | Étalonnage, modèle de fixture, validité, brut, résidu et incertitude | une correction cache une fixture non validée |
Données nécessaires pour une RFQ semiconducteur RF
- Fonction et rôle de chaîne ; technologie seulement si techniquement imposée
- Plages RF, LO et IF, largeur, impédance et plans nommés
- Signal, modulation, facteur de crête, cycles crête/moyen et simultanéité
- Gain/perte, bruit, puissance, compression, linéarité, rendement, isolation, phase, délai et commutation
- Désadaptation source-charge, terminaisons hors bande, bloqueurs, surattaque et reprise
- Rails, tolérances, IDQ, séquence, logique, appel de courant, transitoires et protections
- Boîtier ou die, empreinte/carte die, substrat, transition, masse, bonds et assemblage
- Dissipation, température boîtier/carte, chemin thermique, cycle et marge de jonction
- Modèles S, bruit, non linéaire, load-pull ou thermique et révisions
- Plan d’étalonnage, fixture, sonde, désencapsulation, bande, incertitude et corrélation
- Températures d’usage et stockage plus exigences projet d’environnement/manipulation
- Échantillons, lots, caractérisation, qualification, screening et acceptation production
- Référence, cycle de vie, délai, PCN/PDN et politique d’alternative
- Fiches, modèles, plans, rapports bruts, certificats, lot et date code
Limite des preuves et de la disponibilité

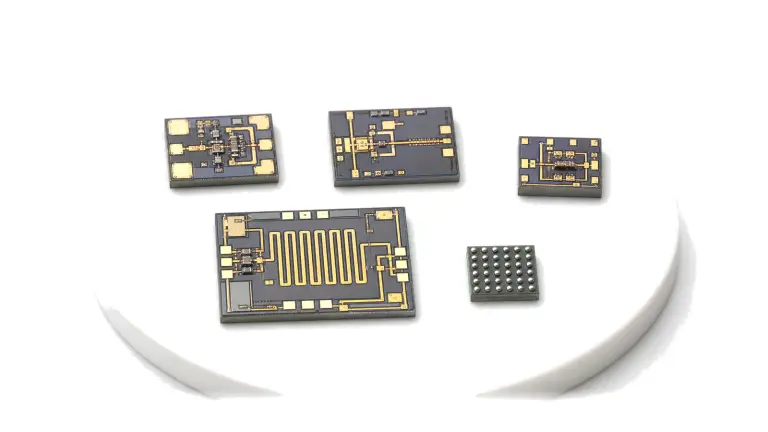

Cette catégorie organise la découverte des familles RF en boîtier et en puce nue. Les données publiques LCRF étayent la taxonomie et la méthode d’ingénierie ; stock, performance, qualification, fiabilité, conformité et disponibilité exigent un dossier approuvé pour la référence exacte. Une famille, une carte d’évaluation ou un nom de procédé ne constitue ni qualification du composant ni performance installée.
