¿Cómo se dividen atenuación, detección y supervisión en una cadena RF?
La atenuación ajusta o limita el nivel RF, la detección convierte una muestra de la onda RF en una magnitud de vídeo o continua medible, y la supervisión combina muestreo direccional, detección calibrada, lógica y umbrales. Sus afirmaciones de precisión, ancho de banda y protección no son intercambiables.
Elija la función antes que la familia
Un atenuador fijo establece una pérdida o mejora la adaptación; uno variable o digital cierra un lazo de ganancia; un limitador protege la entrada siguiente; y un detector entrega envolvente, nivel logarítmico o potencia eficaz. Un monitor añade acopladores, calibración, umbrales y control. Defina AGC, ALC, enclavamiento, telemetría, protección de ROE o resultado trazable antes del hardware.
Especifique la atenuación en cada estado
Indique frecuencia, pérdida nominal, rango, paso o ley de control, precisión y planitud. Incluya pérdida del estado de referencia, retorno, fase relativa, establecimiento de amplitud y fase, monotonicidad, interfaz y transitorio de conmutación. La potencia debe cubrir promedio, pico, factor de cresta, conmutación en caliente y desadaptación. En recepción, incorpore la pérdida al ruido y la sensibilidad.
Adapte la ley del detector a la forma de onda
Los detectores de diodo y envolvente sirven para presencia de portadora y picos rápidos; los logarítmicos cubren gran rango con salida lineal en decibelios; los RMS representan mejor señales con factor de cresta variable. Separe banda de entrada RF y ancho de vídeo, y especifique subida, bajada, pulso mínimo, rango útil, sensibilidad, pendiente, intercepto, error de ley, ruido y deriva.
Trate la potencia directa y reflejada como medición direccional
Un monitor de ROE o retorno necesita acoplador o puente con acoplamiento, directividad y pérdida conocidos, seguido por canales detectores igualados. Directividad insuficiente, leyes desiguales y fase de cables producen falsa reflexión. Defina potencia directa mínima para una relación válida, plano de referencia, correcciones y retardo de apagado. Calibre la ruta completa.
Cierre la calibración desde el puerto hasta el valor informado
Documente orientación del acoplador, estado del atenuador, terminación, carga de vídeo, rango ADC, tabla de linealización, compensación térmica y unidades. Barra potencia conocida en frecuencia, estados, formas de onda y temperatura; repita anclajes tras reconexión. Saturación, nivel insuficiente y relación inválida deben mostrarse de forma explícita.
Defina la aceptación alrededor del lazo de control
Verifique transferencia de pequeña señal, compresión, recuperación de sobrecarga, cambio de estado, respuesta a pulsos y alarma con una desadaptación representativa. Comando, nivel medido y umbral de protección deben mantener coherencia tras calentamiento y variación de alimentación. Conserve tensión o cuentas brutas, potencia aplicada, versión de calibración, límites y tiempos.
Datos de RFQ para atenuación y supervisión
- Banda e impedancia
- Pérdida fija o rango variable
- Paso, ley, precisión, planitud y fase
- Forma de onda, factor de cresta, pulso y ciclo
- Rango dinámico, respuesta y ancho de vídeo
- Potencia media, pico y conmutación en caliente
- Muestreo directo y reflejado
- Directividad y plano de calibración
- Temperatura, alimentación e interfaz de salida
- Alarma, enclavamiento, recuperación y registros
Límite de categoría

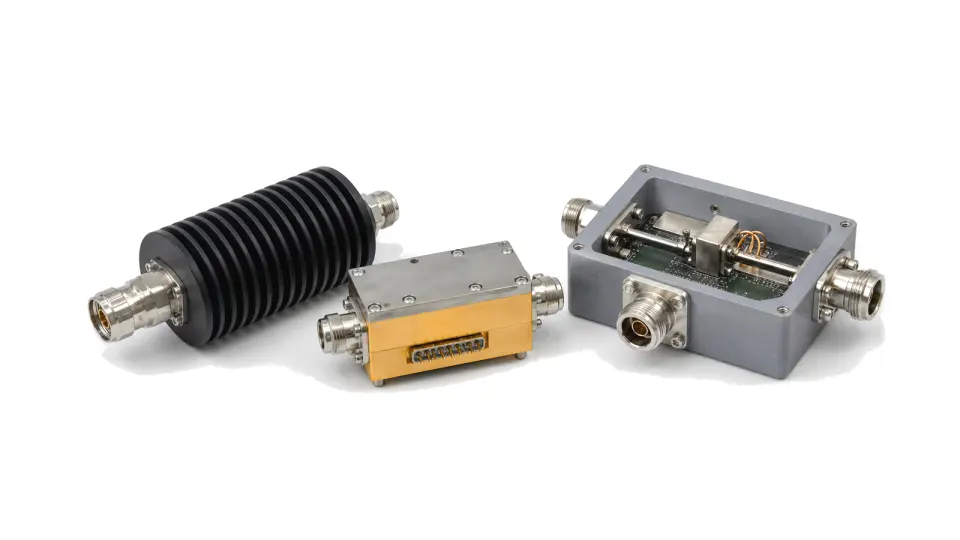

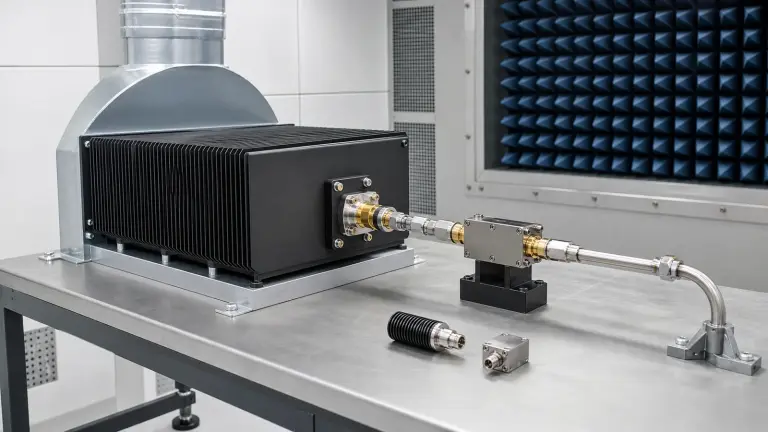

La categoría incluye atenuadores RF, detectores, amplificadores log-vídeo, módulos de detección de potencia, limitadores y monitores de potencia directa/reflejada para controlar, medir o proteger nivel. Instrumentos generales, receptores completos, amplificadores de potencia, acopladores independientes y controles digitales quedan fuera salvo integración en la función entregada.
