Traiter la surveillance comme une chaîne de preuves
Un signal faible n'est exploitable que s'il reste visible en présence des émetteurs forts du site, est revisité à temps, franchit un seuil défendable et laisse une trace suffisamment documentée. La tête de réception arbitre donc bruit contre marge de surcharge, résolution contre durée de balayage et volume de stockage contre richesse des preuves. Chaque résultat doit porter son plan d'antenne, sa bande, son état de gain, son détecteur, son intervalle et son incertitude.
Définir la mission avant de choisir la bande du récepteur
Énumérer bandes, plans de canaux, services, types d'émission et secteurs géographiques. Occupation continue, brouilleur occasionnel, salve courte, contrôle technique et capture d'événement n'imposent pas la même bande instantanée, résolution, durée de séjour, revisite ni conservation. Il faut aussi nommer la décision : présence, taux d'occupation, niveau, largeur, comportement temporel ou transfert vers une analyse spécialisée.

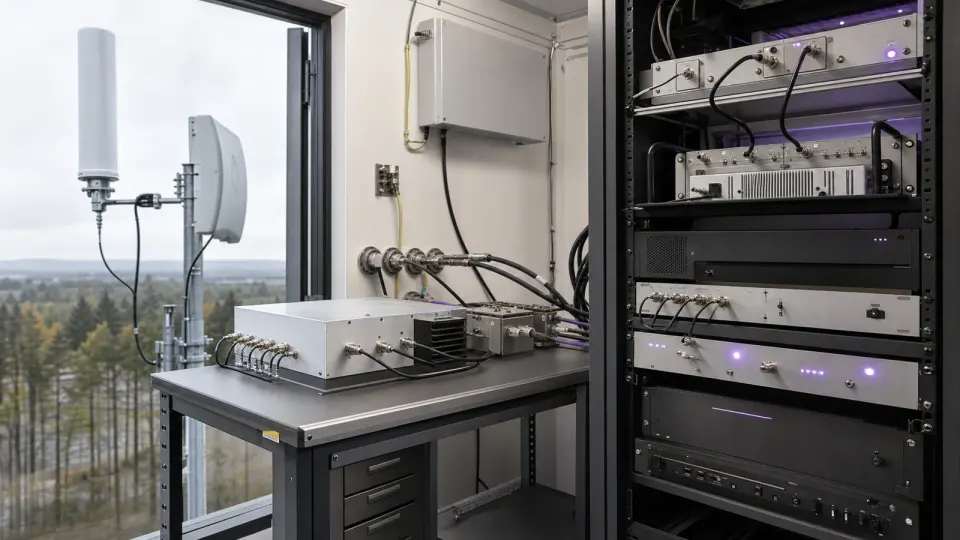

Préciser station fixe, transportable ou distante, autonomie sans opérateur, hauteur d'antenne, émetteurs locaux, bruit externe, température, protection, réseau et stockage. Un objectif de sûreté ne devient pas une portée de détection ou une identification garantie sans géométrie ni modèle. La chaîne RF produit des observations bornées; l'identification et l'action sont d'autres fonctions validées.
Figer l'antenne, le site et le plan de référence
Définir couverture fréquentielle, polarisation, diagramme, gain ou facteur d'antenne, réponse croisée, mât, radôme, foudre, ESD, mise à la terre, câble et cheminement. L'omnidirectionnel donne une vue large; le directif sélectionne un secteur. Aucun ne possède une portée universelle. Relief, bâtiments, hauteur, bruit ambiant et géométrie de l'émetteur font partie du cas d'emploi.
Dessiner tout élément avant l'entrée déclarée : commutateur, parafoudre, alimentation, répartiteur, limiteur, filtre, LNA, atténuateur, coupleur et câble. Consigner perte, adaptation, tenue en puissance et état de commande par bande. La sensibilité au connecteur du récepteur n'est pas celle du système installé sans ce parcours.
Allouer ensemble sensibilité et résistance aux signaux forts
Calculer les extrêmes de la cascade dans l'ordre physique. La perte avant le premier étage faible bruit dégrade le bruit système; un gain excessif comprime LNA, commutateur, mélangeur ou convertisseur. Inclure pertes d'antenne et de câble, filtre, gain et bruit LNA, atténuation réglable, bruit du récepteur, plage d'entrée, IP3, compression ou pleine échelle, AGC et température.
Décrire chaque bloqueur par fréquence, forme d'onde, largeur occupée, rapport cyclique, niveau et plan d'injection pendant que le signal faible est présent. Mesurer hausse du bruit, désensibilisation, intermodulation, image, mélange réciproque, raies fictives, alarme de surcharge et récupération. Un IP3 sans espacement des tons, niveau, bande, état de gain et procédure n'est pas comparable.
Transformer l'étendue surveillée en plan de revisite réalisable
Spécifier ensemble bande instantanée, plage d'accord, recouvrement, pas, stabilisation, acquisition, RBW ou pas FFT, fenêtre, détecteur, séjour et revisite. La résolution doit séparer l'événement le plus étroit; une RBW plus fine réduit le bruit intégré mais augmente le temps d'observation. Large étendue, résolution fine et rafraîchissement arbitrairement rapide exigent une bande parallèle et un traitement suffisants.
Comparer la revisite à la durée et au cycle des événements. Une salve peut naître et disparaître entre deux passages. Une voie dite temps réel n'observe en continu que sa bande instantanée et reste limitée par déclencheur et mémoire. Une probabilité d'interception n'a de sens qu'avec durée, niveau, bande, modèle d'arrivée et mode du récepteur.
Intégrer seuil et enregistrement à la conception RF
Choisir seuil fixe, par service ou adaptatif selon l'objectif. Conserver le lien avec bande de mesure, estimation du bruit, détecteur, moyennage, incertitude et faux alarmes. Trop haut, le seuil masque les faibles événements; trop bas, il transforme bruit, surcharge et fuite de filtre en occupation. État de gain et indicateur de surcharge doivent accompagner chaque résultat.
Nommer les données conservées : traces, statistiques, alertes, audio ou I/Q déclenché. Définir pré-déclenchement, durée, débit, profondeur, fréquence centrale, bande, chemin d'antenne, étalonnage, horloge, configuration et contrôle d'intégrité. La durée de conservation et l'export doivent permettre une revue technique sans promettre une valeur probante juridique.
Vérifier la chaîne installée et rendre l'essai reproductible
Un parcours conduit mesure gain, bruit, filtres, images, réponses parasites, IP3 ou surcharge et exactitude d'amplitude. Des contrôles représentatifs sont ensuite répétés via l'antenne installée. Vitesse de balayage, accord, seuils, latence de déclenchement, horodatage, continuité d'enregistrement, coupure réseau et redémarrage appartiennent à la recette. Les résidus du banc doivent rester sous les limites mesurées.
Archiver captures brutes, niveaux de source, corrections câbles et montages, incertitude, identité de l'antenne, états de gain, configuration, logiciel, référence temporelle et limites. Déplacement d'antenne, remplacement de câble ou protection, changement de filtre, LNA, logiciel, plan de balayage ou échéance d'étalonnage déclenchent une nouvelle vérification.
| Frontière | Exigence à figer | Rejeter si |
|---|---|---|
| Mission | Bandes, émissions, durée, décision et données | seule la surveillance large bande est citée |
| Antenne et site | Diagramme, polarisation, facteur, hauteur, secteurs et émetteurs locaux | une portée est promise sans géométrie |
| Parcours d'entrée | Protection, câble, commutation, filtre, gain, atténuation et plans | la sensibilité récepteur devient sensibilité système |
| Signaux forts | Forme, fréquence, niveau, rapport cyclique, plan, signal faible et reprise | la dynamique n'a pas d'essai simultané |
| Balayage | Bande instantanée, RBW, pas, séjour, surcoût et revisite | les temps morts ne sont pas indiqués |
| Détection | Détecteur, moyenne, seuil, faux alarmes et surcharge | l'occupation n'a pas de provenance de seuil |
| Données et temps | Déclenchement, I/Q ou trace, métadonnées, horloge, rétention et pertes | seules des captures d'écran sont gardées |
| Preuves | Bruts, corrections, incertitude, configuration et motifs de réessai | un simple verdict est livré |
Cas pratique : davantage de gain LNA peut créer une occupation fantôme
Une station VHF/UHF distante doit voir de faibles salves à côté d'un émetteur cellulaire ou de radiodiffusion. Le gain en tête compense le câble, mais peut comprimer le LNA ou le mélangeur, relever le bruit apparent et produire des raies d'intermodulation. L'exigence doit donc lier plans d'antenne et de récepteur, signal faible, bloqueur, présélection, gain ou atténuation, RBW, séjour, alarme et reprise. La recette répète le même balayage avec et sans bloqueur et sauvegarde traces brutes et états.
Vérifier de l'antenne au fichier conservé
- Valider bandes, canaux, émissions, durées d'événement et décisions attendues.
- Relever secteurs, bruit externe, émetteurs proches, structures, câbles et environnement.
- Figer antenne, protection, câble, commutateur, filtre, LNA, atténuateur et plans récepteur.
- Calculer pertes, gains, bruit, linéarité, pleine échelle et alimentations aux extrêmes.
- Appliquer signaux faibles et forts simultanés avec formes, écarts et niveaux définis.
- Contrôler présélection, fausses réponses, hausse de bruit, surcharge et récupération.
- Mesurer bande instantanée, vitesse, RBW, séjour, revisite et temps morts.
- Éprouver les seuils avec bruit, voisins, changements de gain et événements courts.
- Vérifier déclenchement, pré-mémoire, continuité, temps, métadonnées, export et alarmes.
- Archiver bruts, corrections, incertitude, numéros de série, logiciel et motifs de réessai.
Défaillances masquées par une exigence trop générale
- Promettre une portée sans puissance, géométrie, propagation ni seuil
- Choisir l'antenne par fréquence sans diagramme, bruit du site ni câble
- Ajouter du gain sans vérifier compression, IP3, mélange réciproque et reprise
- Comparer une dynamique sans bande, gain et procédure
- Présenter une bande partielle instantanée comme couverture totale continue
- Réduire la RBW sans augmenter séjour ou traitement
- Donner une probabilité d'interception sans modèle d'événement
- Compter les produits de surcharge comme canaux occupés
- Conserver des traces sans antenne, gain, bande, seuil ni horloge
- Modifier chaîne, balayage ou logiciel sans revalidation complète
Données nécessaires pour consulter une tête de surveillance
- Bandes, canaux, services et fréquences exclues
- Mode fixe, mobile, distant ou sans opérateur et durée
- Types de signaux, durée minimale, objectif d'occupation et décisions
- Polarisation, diagramme, gain ou facteur, secteurs, hauteur et site
- Câbles, protection, terre, commutation, répartition et plans de référence
- Signal minimal et bloqueurs simultanés avec niveaux et cycles
- Bandes de présélection, réjection, filtres, états LNA ou atténuation
- Bruit, gain, IP3, compression, pleine échelle, alarme et récupération
- Plan de conversion, image, bruit de phase LO, parasites et repliement
- Bande instantanée, étendue, pas, RBW ou FFT, séjour et revisite
- Détecteur, moyennage, seuil, faux alarmes et calcul d'occupation
- Traces, I/Q ou événements, déclenchement, profondeur, rétention et export
- Références fréquence, amplitude, temps et lieu, étalonnage et incertitude
- Bruts, métadonnées, logiciel, configuration, traçabilité et changements
