¿Cómo se seleccionan las fuentes RF y el hardware de temporización?
Una fuente RF debe especificarse en un plano de referencia de salida identificado y con carga, potencia, temperatura, alimentación, referencia y estado de control definidos. Hay que fijar rangos, paso y nivel de portadora; asignar una máscara de ruido de fase en los offsets que afectan al sistema; limitar armónicos, espurias y ruido de banda ancha; separar exactitud inicial, temperatura, envejecimiento y retención; y definir el establecimiento mediante una banda de error y un plazo medibles. Compartir referencia o activar lock detect no demuestra por sí solo coherencia de fase ni salida ya utilizable. Método de ingeniería para convertir portadora, sintonía, pureza espectral, estabilidad, conmutación y coherencia de fase en límites verificables para una fuente RF. Las fuentes de señal y temporización establecen la frecuencia, fase y referencia temporal en sistemas RF y microondas. Incluyen fuentes LO, osciladores de cristal, PLL, sintetizadores, módulos de reloj y distribución de referencia.
Decisiones comerciales y técnicas cubiertas
- proveedor de Fuentes de señal y temporización: comprueba que el proveedor controla arquitectura, interfaces, evidencias y cambios
- fabricante de Fuentes de señal y temporización: separa repetibilidad de fabricación y configuración de una curva favorable de prototipo
- especificaciones técnicas de Fuentes de señal y temporización: convierte portadora, salida, pureza, estabilidad, conmutación y coherencia en límites medibles
- selección de Fuentes de señal y temporización: asocia la tarea a osciladores, VCO, PLL, sintetizadores, referencias o distribución
- pruebas y verificación de Fuentes de señal y temporización: verifica portadora, espectro, temporización y reinicio en planos y estados declarados
Elegir la familia desde la función temporal

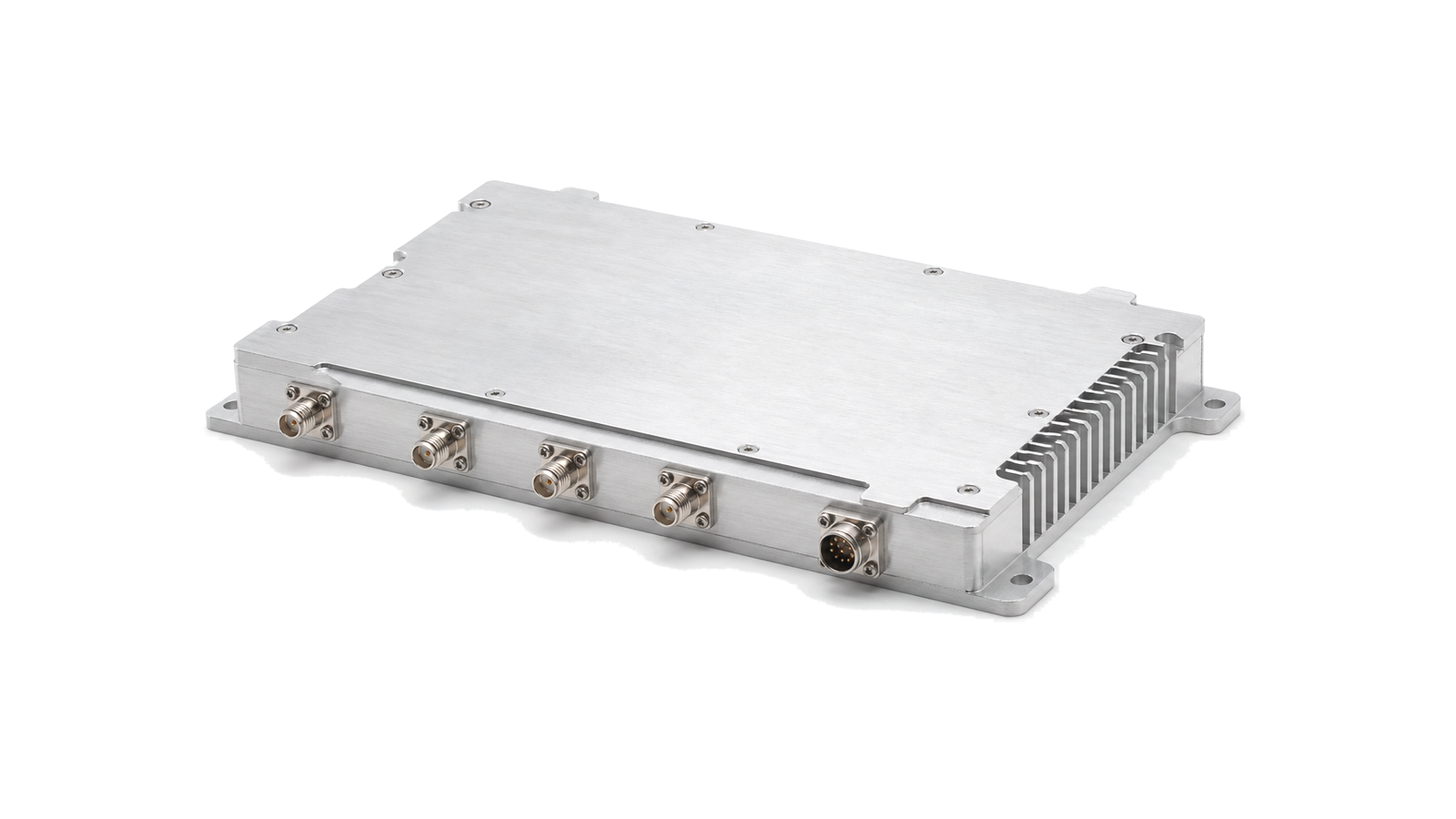

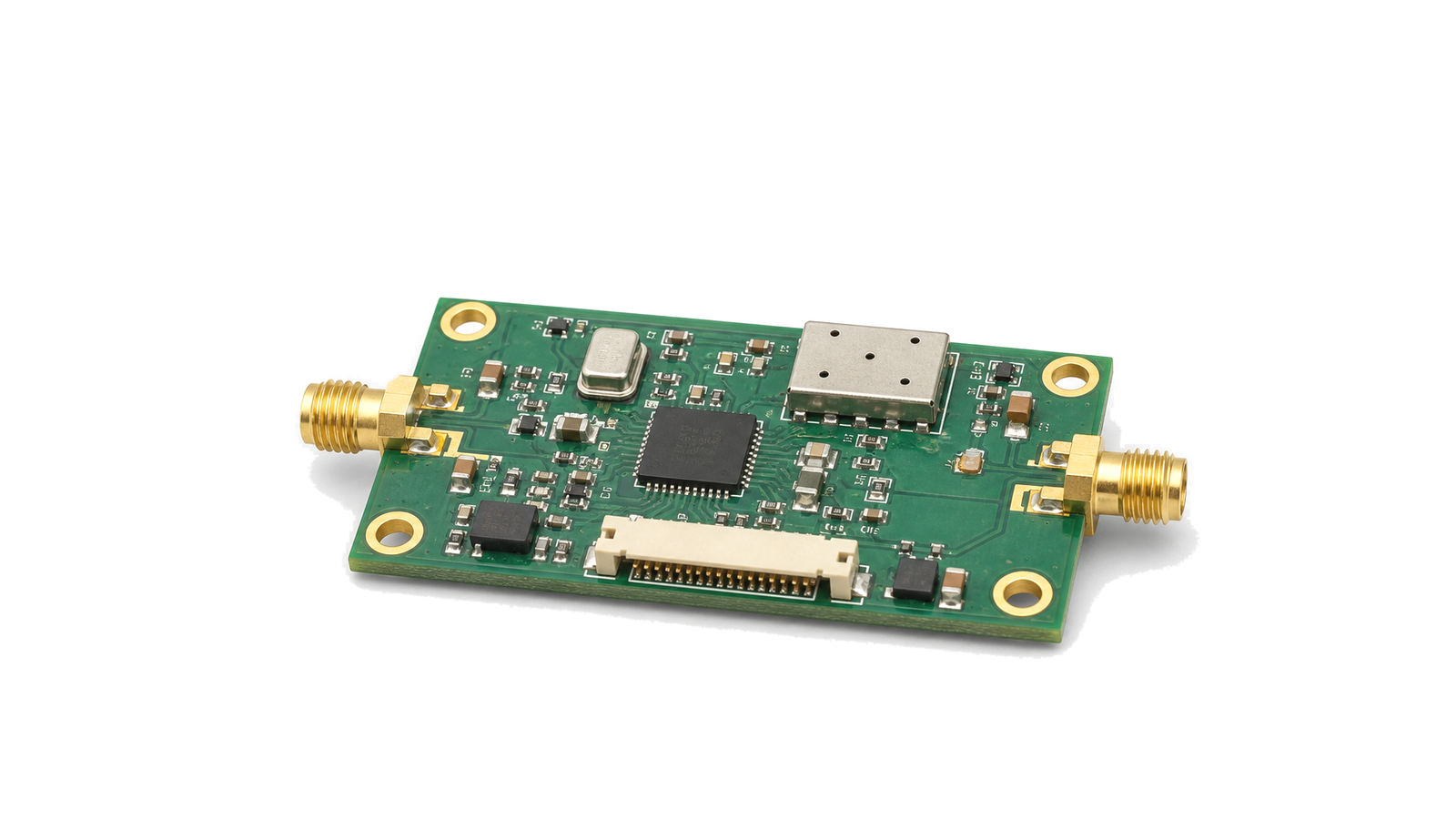

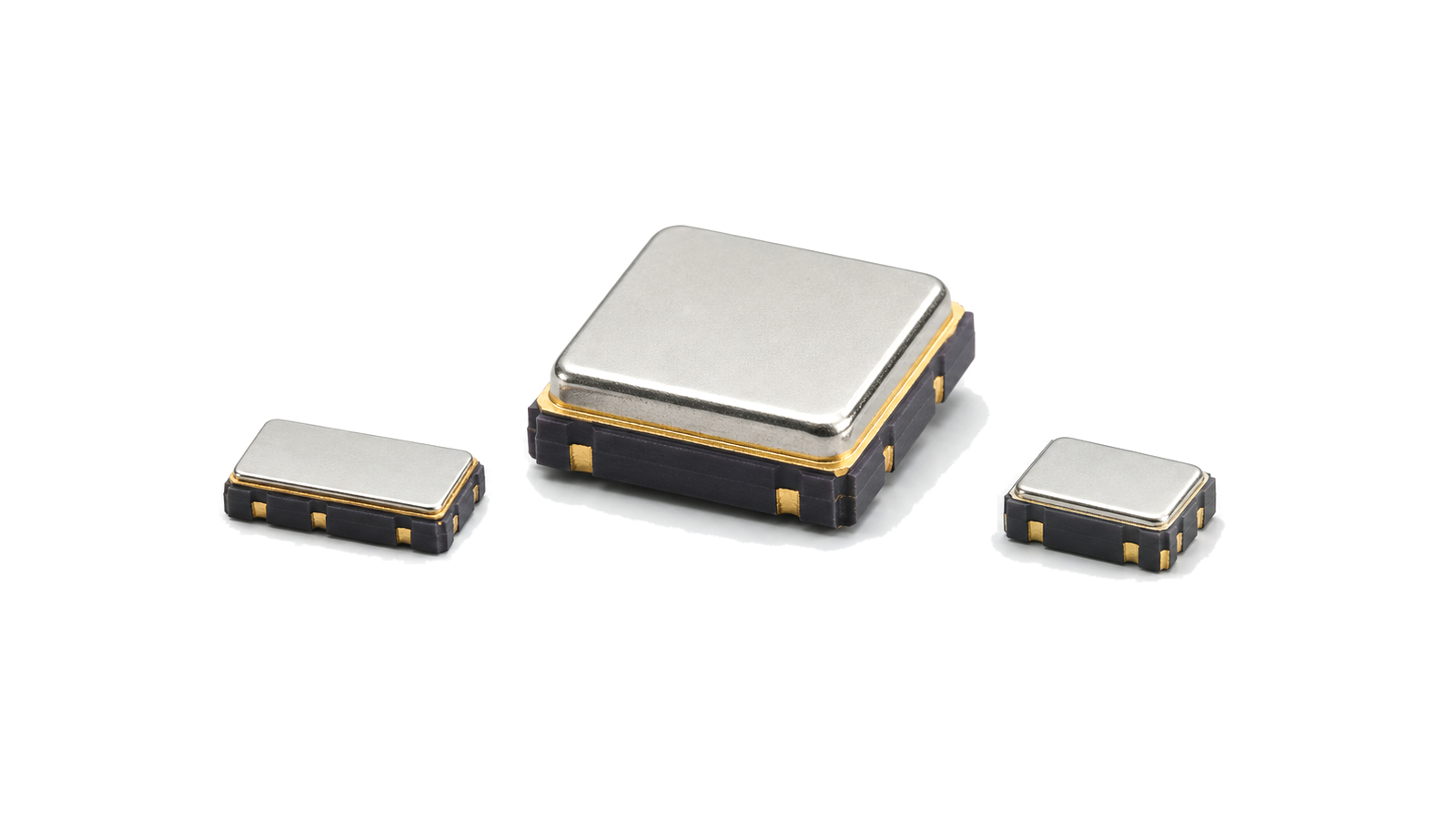

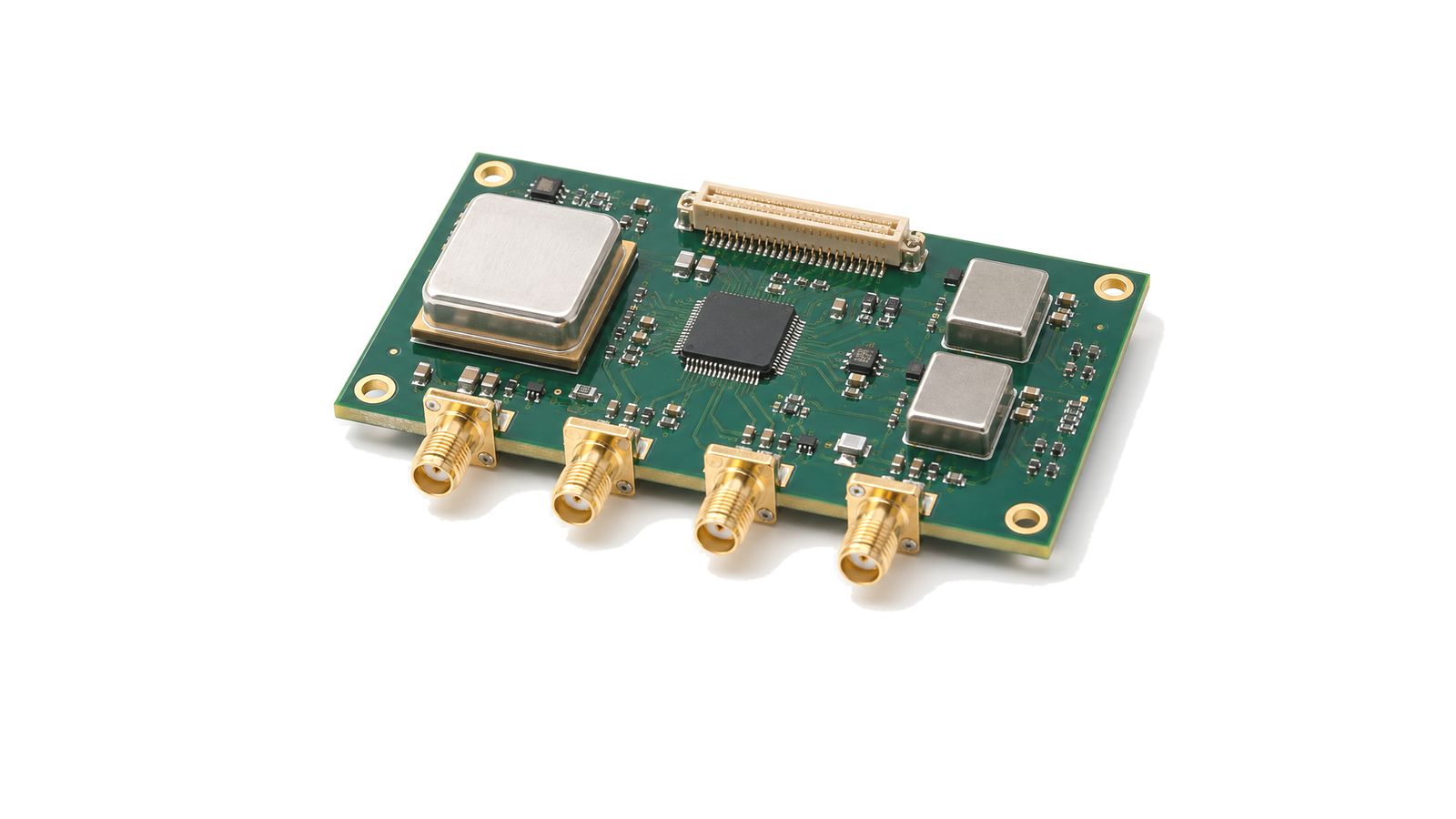

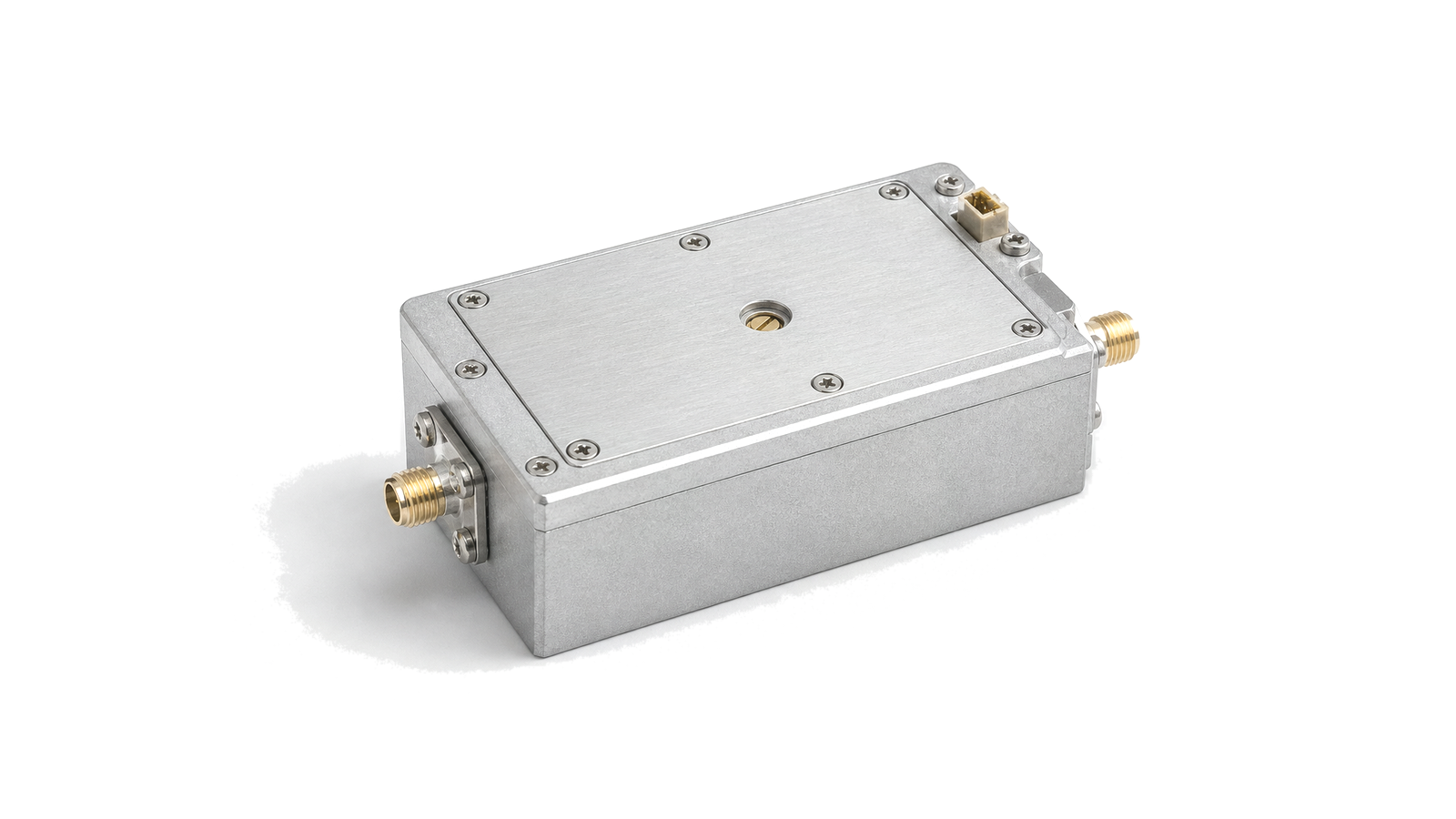

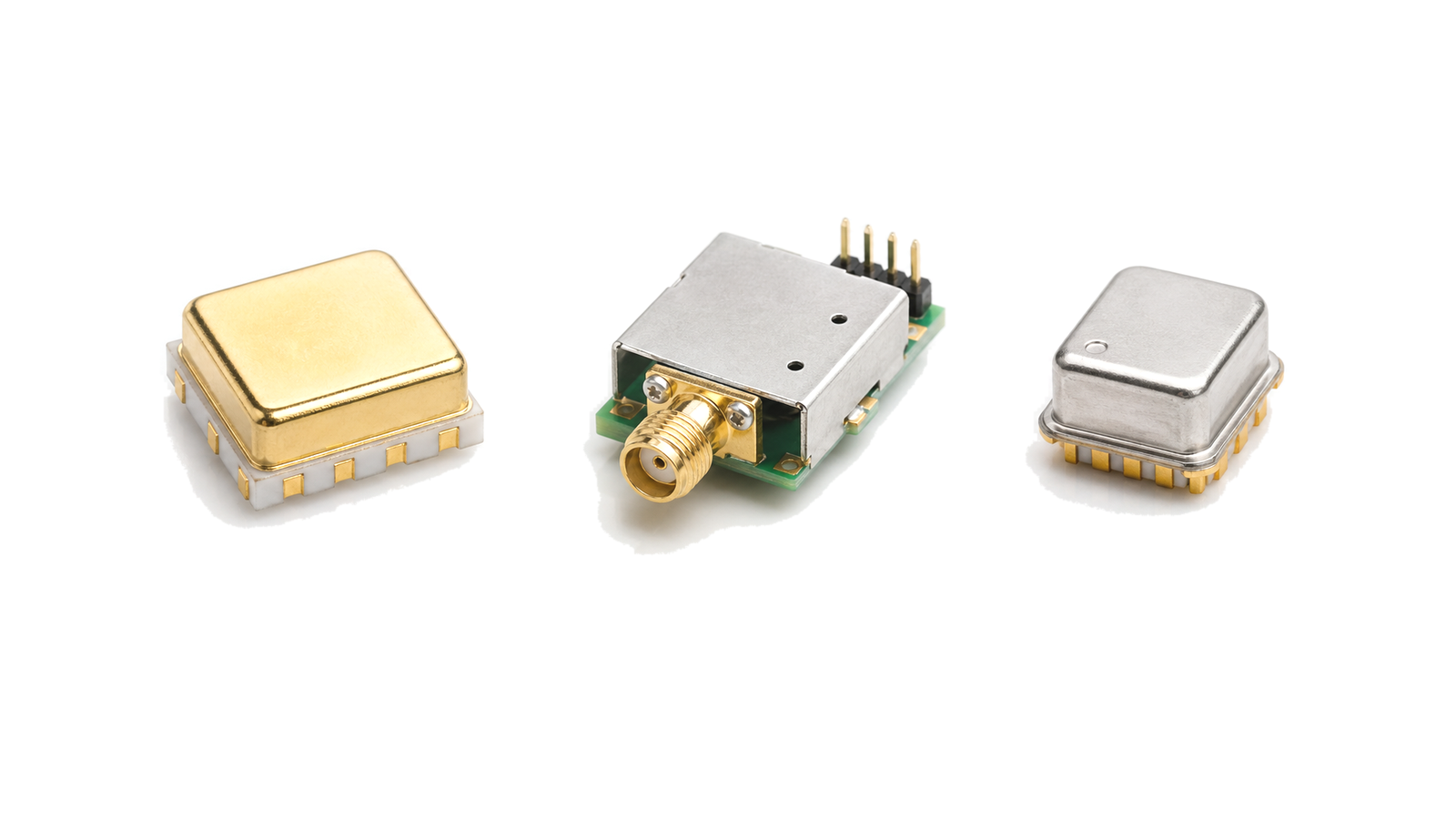

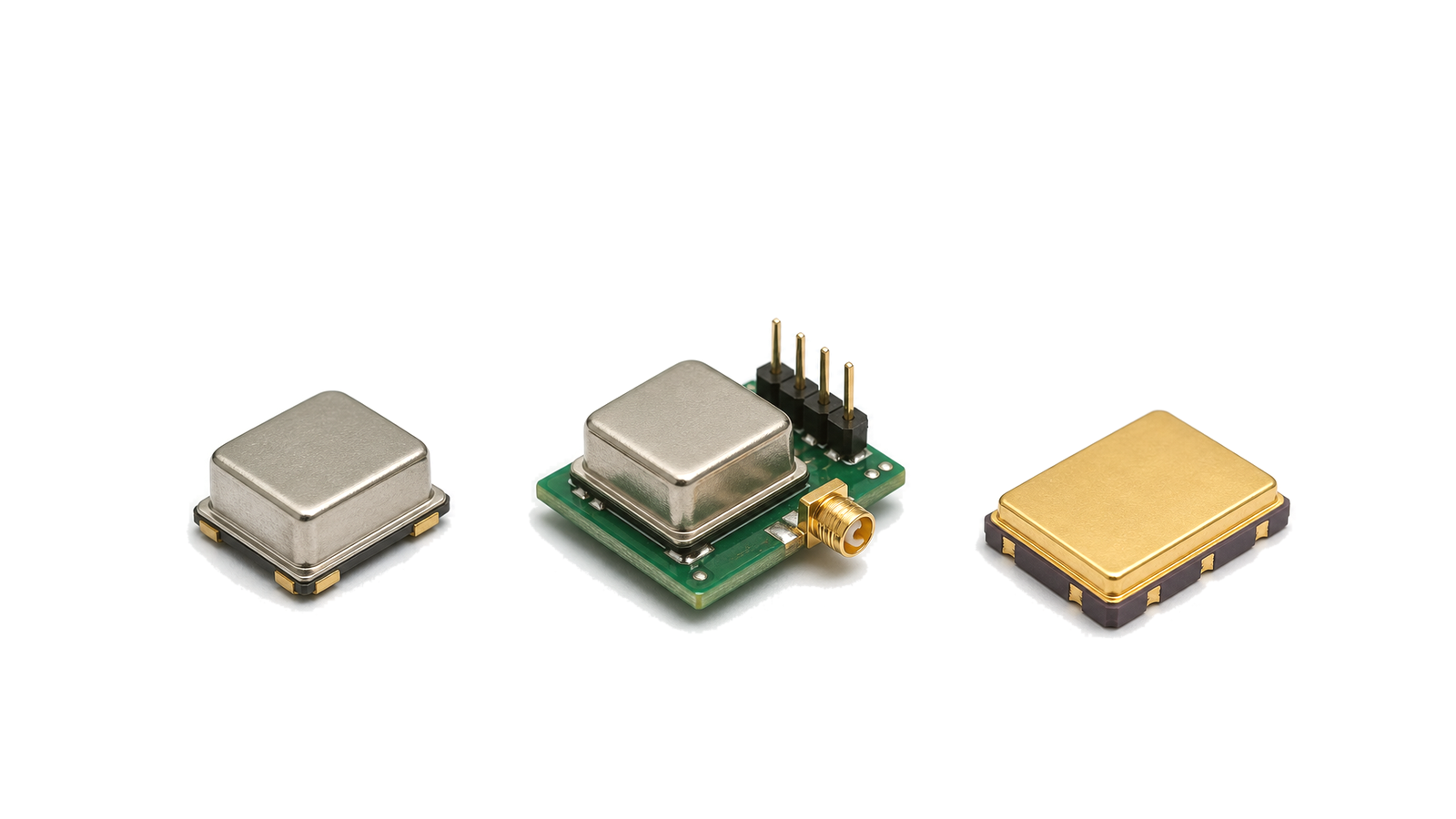

Una referencia fija puede usar XO, TCXO u OCXO según calentamiento, temperatura, envejecimiento y holdover. Un oscilador local ágil incorpora VCO, PLL o sintetizador, comparando juntos cobertura, paso, ruido de fase, espurias y establecimiento. Módulos de reloj y limpiadores de jitter sirven a la distribución y los convertidores, mientras referencias y distribuidores coordinan varias cargas. La decisión parte de si se necesita exactitud, bajo ruido a corto plazo, reajuste rápido, fase determinista o continuidad al perder la referencia.
Redactar un contrato de fuente medible
Definir rangos de portadora, zonas prohibidas, paso, barridos o saltos, nivel, planitud, impedancia, forma de onda y carga en un plano de conector. El ruido de fase se expresa como máscara por offsets; armónicos, espurias no armónicas, subarmónicos y ruido de banda ancha se limitan por separado. Exactitud inicial, temperatura, envejecimiento, calentamiento, retrace y holdover son presupuestos distintos. El establecimiento requiere evento inicial, transición, bandas de error, ancho de observación, permanencia y plazo; lock detect no basta.
Evaluar evidencia de proveedor y fabricación
Comparar límites garantizados y cobertura de ensayo, no una curva típica. Identificar revisión, referencia, firmware, modo de sintonía, carga, temperatura, alimentación y suelo de medida. La evidencia de producción incluye calibración, fixture, trazabilidad de serie o lote, aceptación, control de la fuente de oscilador o resonador y reglas de sustitución. En salidas coherentes, retardo de cable, estado de divisores, distribución de disparo y coeficientes de calibración forman parte de la configuración.
Verificar frecuencia, espectro y tiempo por separado
Medir frecuencia y nivel en el plano acordado para todos los estados; después caracterizar ruido de fase conservando el residual del instrumento. Buscar productos deterministas con span y RBW declarados. La estabilidad conserva calentamiento, perfil ambiental e intervalo de observación. Capturar el cambio desde la orden real hasta que frecuencia, fase, nivel y espurias permanezcan en límite. Repetir coherencia multicanal tras resintonía, relock y reinicio.
Matriz de decisión de fuentes y temporización
| Necesidad | Familia probable | Evidencia a comparar |
|---|---|---|
| Referencia estable | TCXO, OCXO o módulo de referencia | Exactitud, calentamiento, temperatura, envejecimiento, retrace y holdover |
| OL RF ágil | VCO, PLL o sintetizador | Cobertura, máscara de ruido de fase, espurias y establecimiento |
| Red de reloj de bajo jitter | Módulo, limpiador de jitter y distribución | Banda integrada, jitter añadido, skew, salidas y bloqueo |
| Fuente multicanal coherente | Referencia y trigger comunes, síntesis coherente | Fase relativa, deriva, resintonía, relock y reinicio |
| Fuente trazable de sustitución | Fuente RF calibrada o patrón | Incertidumbre de nivel/frecuencia, pureza y calibración |
Entradas de RFQ
- Uso, rangos, bandas prohibidas, paso y secuencia
- Potencia, exactitud, planitud, impedancia, carga, ROE y potencia inversa
- Máscara de ruido de fase y banda de integración de jitter
- Armónicos, espurias, subarmónicos, ruido ancho y AM/FM residual
- Exactitud, calentamiento, temperatura, envejecimiento, vibración, retrace y holdover
- Entrada de referencia, pérdida, trigger y topología de salidas
- Inicio del cambio, salto, errores, banda de observación y plazo
- Alimentación, control, firmware, conector, carcasa y ambiente
- Planos, suelo residual, calibración, incertidumbre y aceptación
- Cantidades, trazabilidad, datos y notificación de cambios
Límite de evidencia
La página de familia identifica arquitecturas posibles, pero no demuestra ruido de fase, espurias, estabilidad, establecimiento o coherencia de una unidad. La aprobación exige datos garantizados de la configuración entregada y evidencia calibrada en portadora, salida, referencia, carga, temperatura y estados acordados.
