Intégration de modules de formation de faisceau

L'intégration de modules de formation de faisceau réunit commande de phase, équilibre d'amplitude, référence temporelle, distribution RF et ports d'antenne.

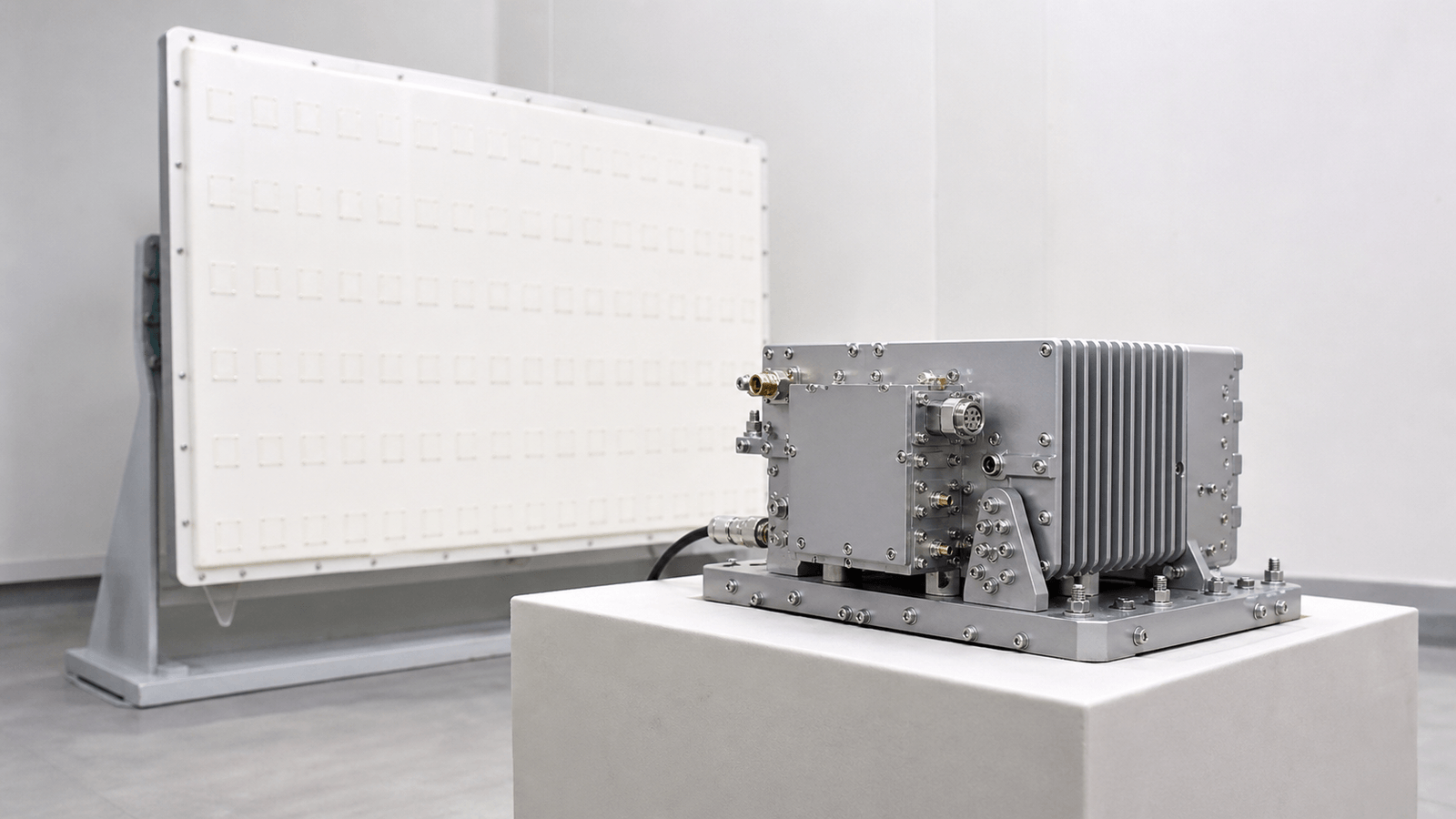

Beamforming Module Integration RF solution visual

Intégration de modules de formation de faisceau

L'intégration de modules de formation de faisceau aligne plusieurs voies RF afin que les éléments d'antenne, les réseaux de distribution, les étages de gain, les références temporelles et les interfaces de commande fonctionnent comme un même front RF. Elle concerne les radars à réseau phasé, les charges utiles spatiales et les architectures RF multivoies.

Limite système

Le périmètre porte sur la commande de phase, l'équilibre d'amplitude, la distribution de référence, les pertes de trajet RF, l'isolation, le routage des connecteurs, l'alimentation et l'implantation thermique. La géométrie mécanique compte aussi, car la longueur des liaisons, l'espacement d'antenne et le montage modifient la réponse du réseau.

Données techniques

Les données utiles incluent nombre de voies, bande de fréquence, plage de phase, plage d'ajustement d'amplitude, perte de distribution, référence temporelle, interface d'antenne, méthode de commande, température et limites d'enveloppe.

Articles

FAQ

Comment les erreurs d’amplitude et de phase affectent-elles un radar à réseau phasé ?

Les erreurs de voie modifient le gain cohérent, le pointage, les lobes secondaires et les zéros ; leur distribution admissible doit rester cohérente avec le modèle de diagramme et d’étalonnage.

Pourquoi le diagramme installé diffère-t-il de la fiche en espace libre?

Plan de masse, structures, câbles, radôme et tolérances changent courants et diffusion, donc adaptation, gain, diagramme, polarisation et centre de phase.

Quelle différence entre gain, directivité, ouverture et lobes secondaires d'une antenne?

La directivité décrit la concentration, le gain inclut l'efficacité dissipative, l'ouverture mesure le lobe principal et les lobes secondaires le rayonnement extérieur.
