Chaîne RF de station sol SATCOM

Une chaîne RF de station sol SATCOM relie l’alimentation d’antenne, le chemin de réception faible bruit, la conversion de fréquence, la puissance d’émission, la référence et l’interconnexion RF.

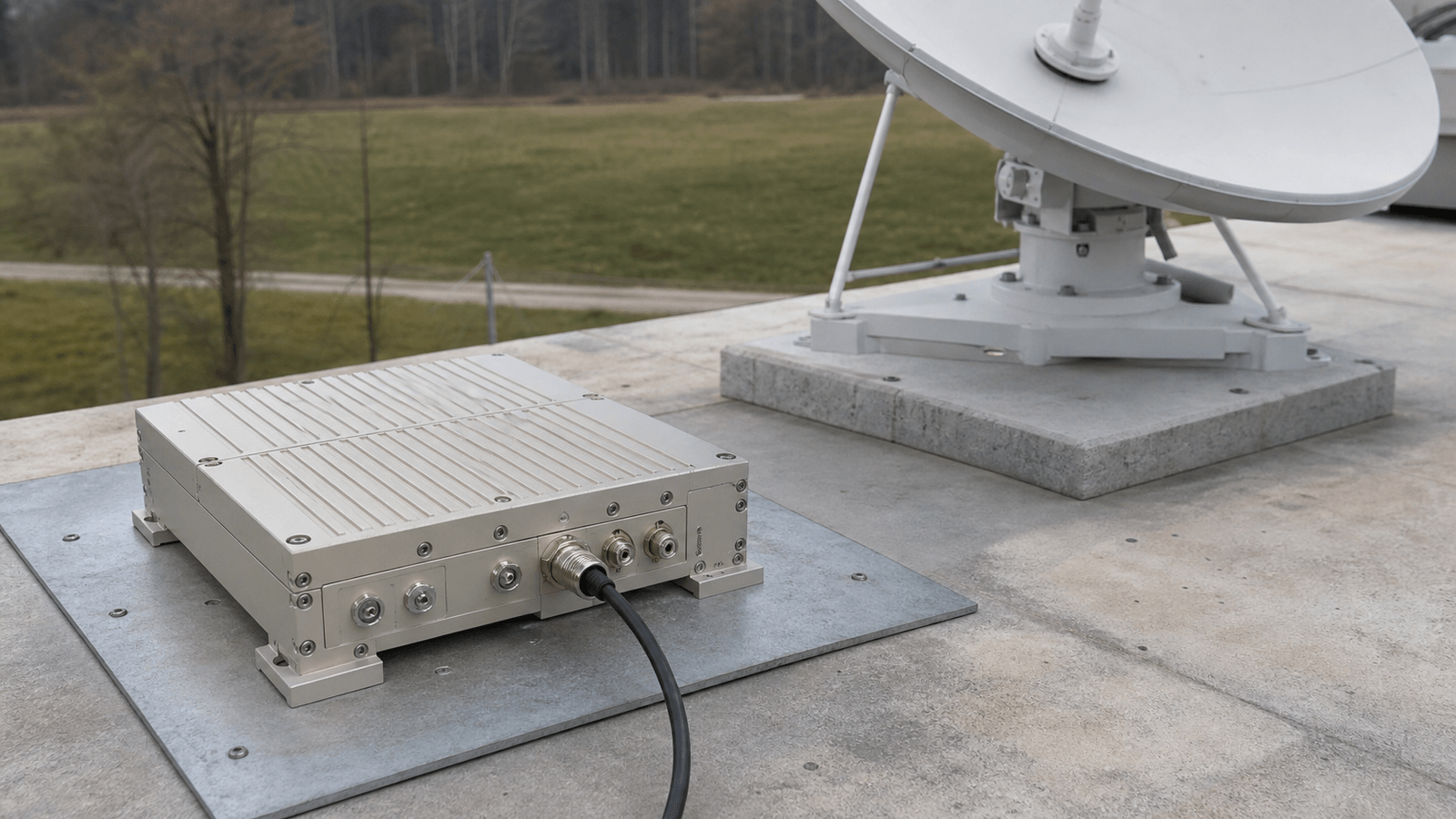

SATCOM Ground Terminal RF Chain RF solution visual

Chemin RF de station sol

Une chaîne RF de station sol SATCOM relie l’alimentation d’antenne aux sous-ensembles de réception, d’émission et de référence d’un terminal satellite. Le chemin peut intégrer amplification faible bruit, filtrage, conversion de fréquence, amplification de puissance d’émission, référence, protections et interconnexion RF.

Périmètre liaison montante et descendante

Le chemin de réception dépend des pertes d’alimentation d’antenne, de la figure de bruit du LNA, du filtrage, du comportement du convertisseur, de la stabilité de référence et des interfaces coaxiales ou guide d’ondes. Le chemin d’émission ajoute gain pilote, puissance PA, maîtrise des harmoniques, points de couplage, limites thermiques et comportement en désadaptation.

Limite technique

Les données utiles incluent bande de fonctionnement, figure de bruit en réception, gain ou perte de conversion, niveau de sortie émission, objectif de bruit de phase, entrée de référence, format de connecteur ou de guide d’ondes, exposition environnementale et pertes entre l’antenne et la baie d’équipement.
