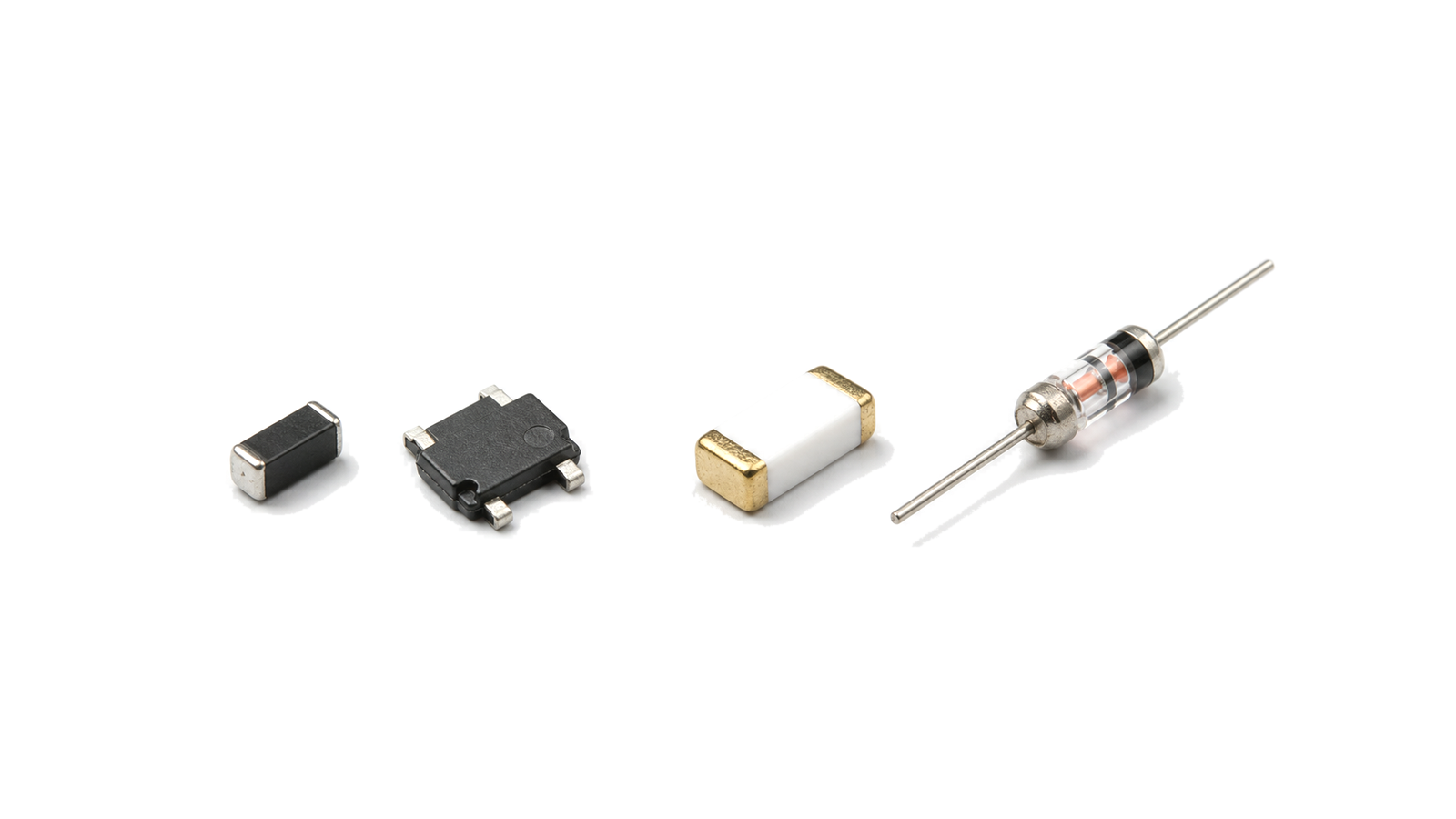

RF IC, MMIC 및 반도체 소자를 어떻게 선택하고 검증해야 합니까?
RF IC, MMIC 또는 트랜지스터는 신호 체인 역할, RF·DC 기준면, 주파수와 파형, 이득 또는 손실, 잡음, 전력, 선형성, 소스·부하 상태, 바이어스 순서, 물리 인터페이스, PCB 스택업, 열 한계 및 검증 방법을 고정한 뒤 선택해야 합니다. 서로 다른 조건의 전형값이 아니라 동일 조건의 보증 한계를 비교하십시오. 이후 목표 보드를 제어된 바이어스와 온도, 교정된 기준면, 특성화 또는 제거된 픽스처, 대표 샘플, 리비전에 연결된 근거로 검증하십시오. 제품군 이름, 평가 보드 또는 공정 명칭만으로는 인증이나 장착 후 성능이 입증되지 않습니다. 증폭, 변환, 스위칭, 검파, 제어 및 합성을 위한 능동 RF 구성 요소를 기능별로 정리하며, 승인되지 않은 개별 모델 성능은 귀속하지 않습니다. 데이터시트 조건, 기준면, 안정도, 바이어스, 보호, 패키지, PCB, 열 경계, 픽스처 제거 및 수락 근거를 관리하여 후보 목록을 구현 가능한 결정으로 전환합니다.
다루는 구매 및 엔지니어링 판단
- RF IC, MMIC 및 반도체 소자 공급업체: 엔지니어링 기능별 능동 RF 제품군 탐색
- RF IC, MMIC 및 반도체 소자 제조업체: 동일 조건의 소자 비교 구성
- RF IC, MMIC 및 반도체 소자 기술 사양: 바이어스, PCB, 열 및 픽스처 근거 종결
- RF IC, MMIC 및 반도체 소자 선정: 검토 가능한 조달 패키지 준비
- RF IC, MMIC 및 반도체 소자 시험 및 검증: 패키지, 보드, 접지 및 열 경로 종결
비교 전에 기능, 조건 및 근거 등급을 고정하십시오

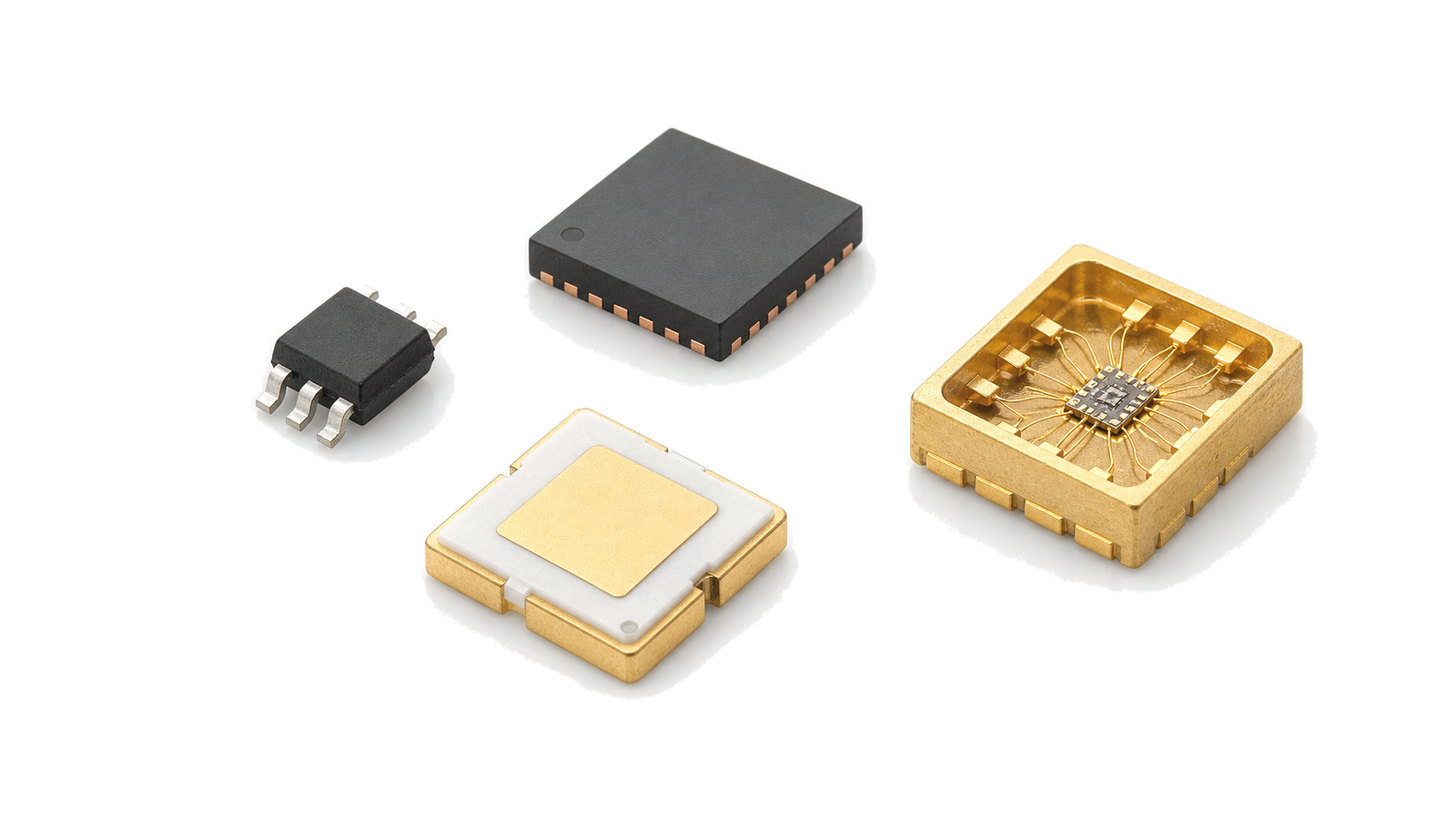

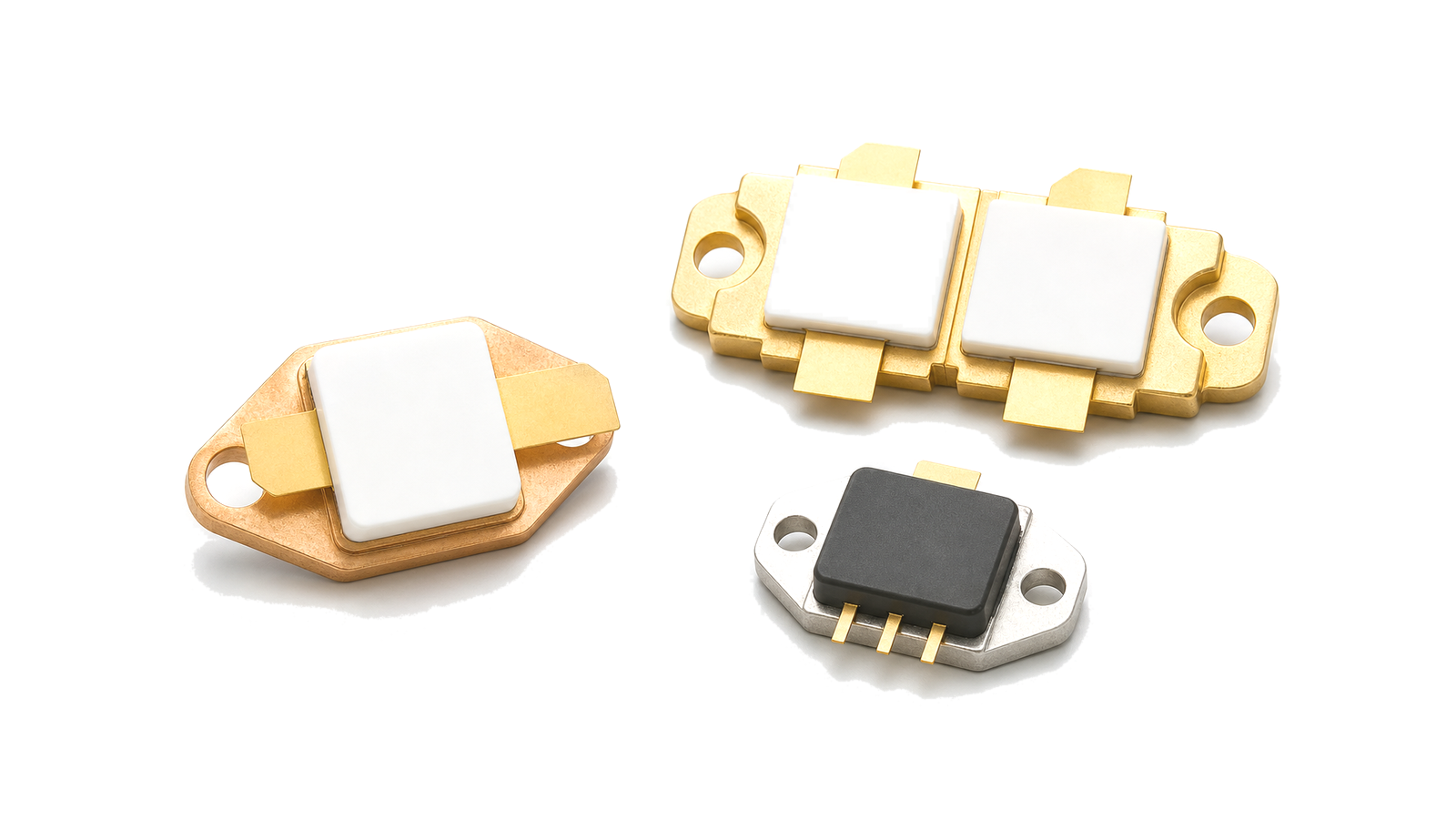

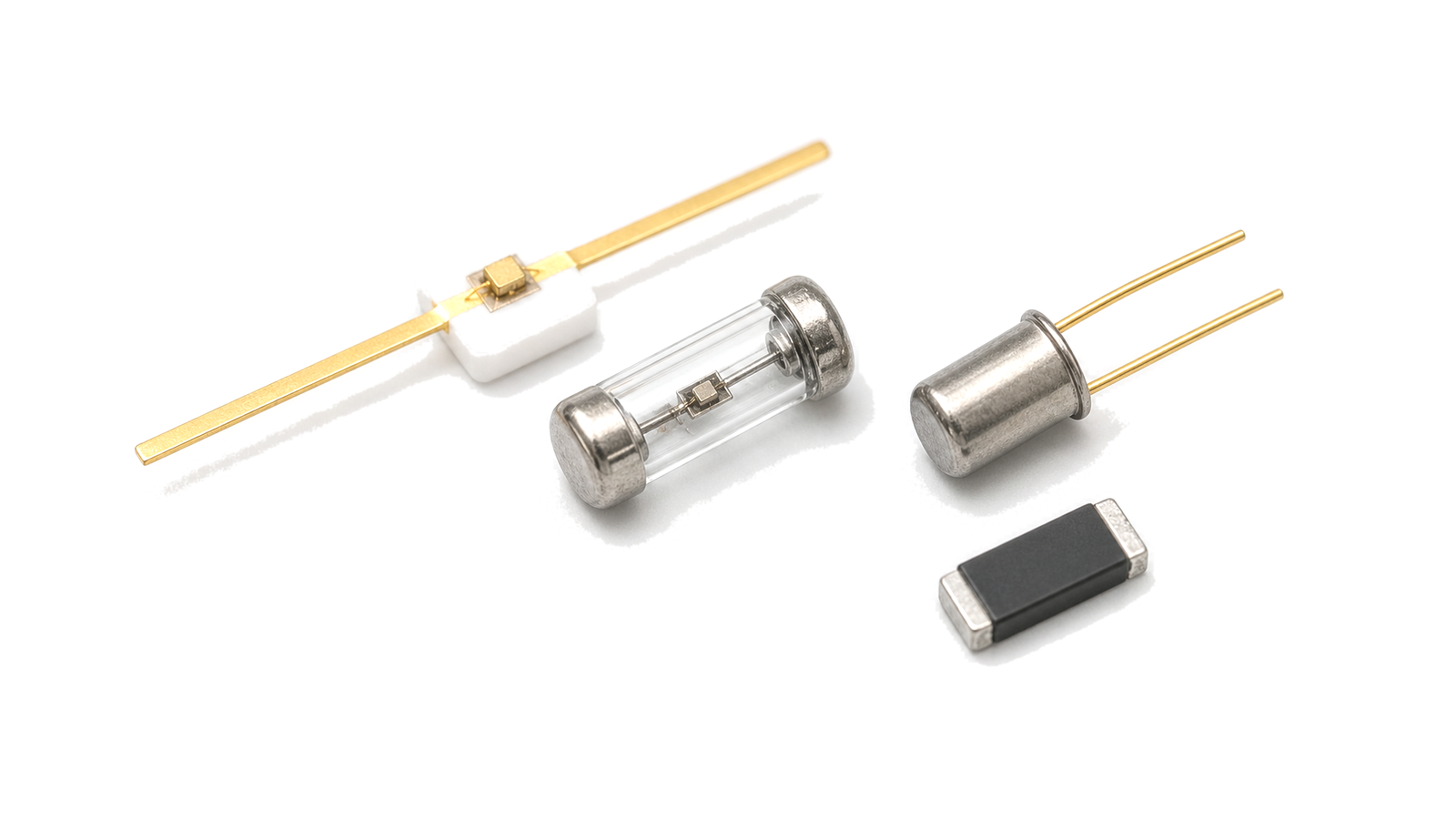

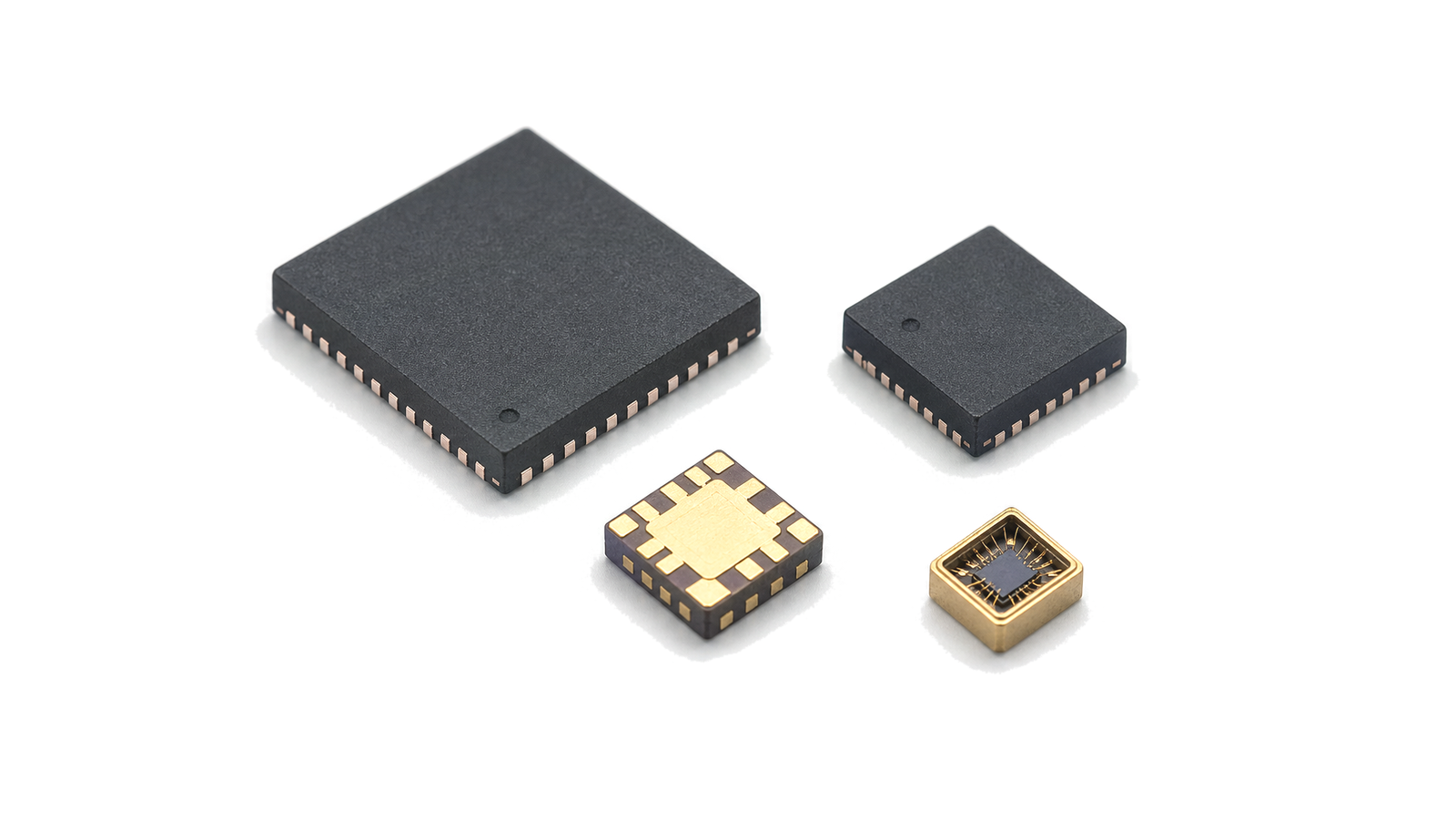

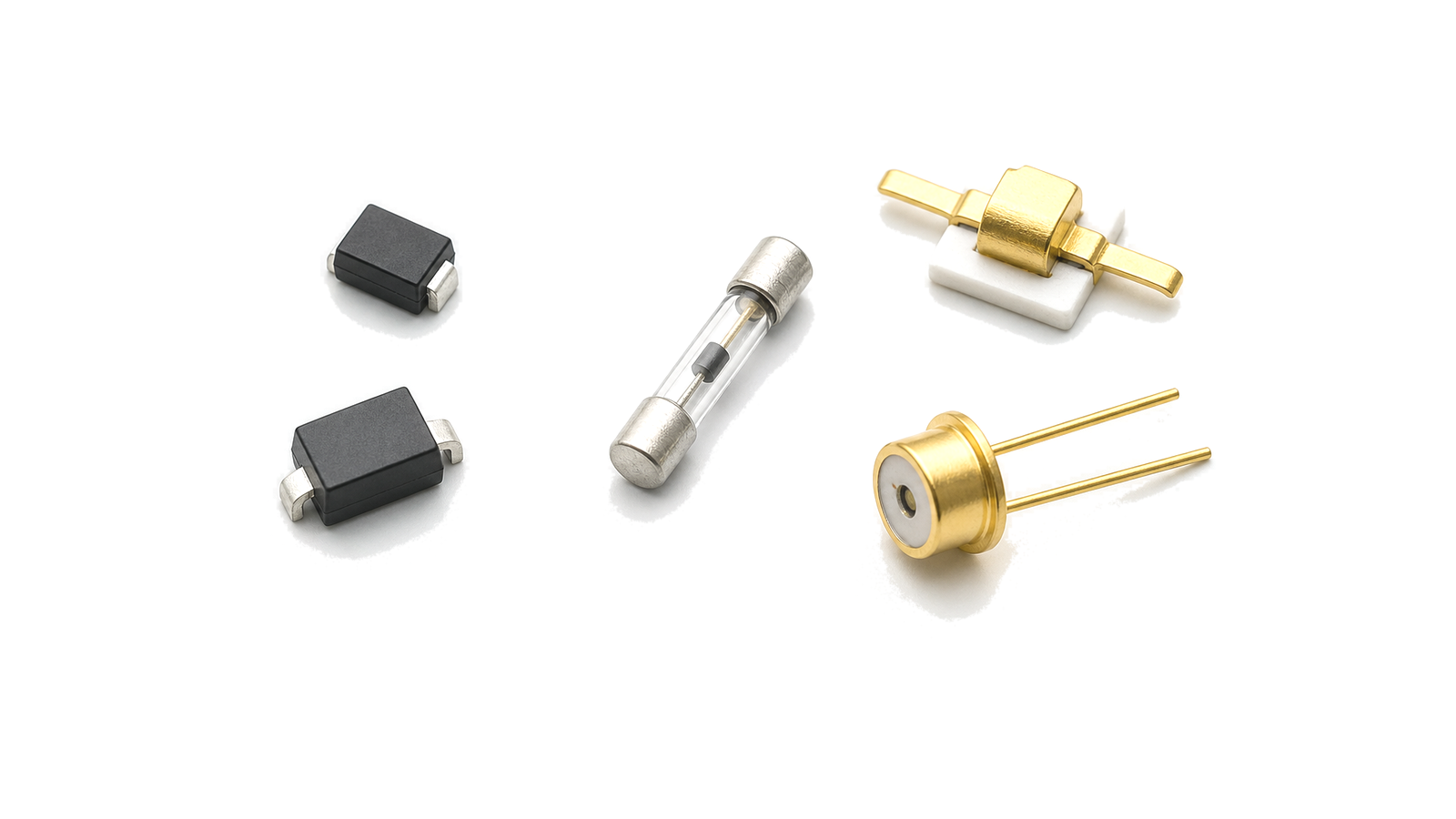

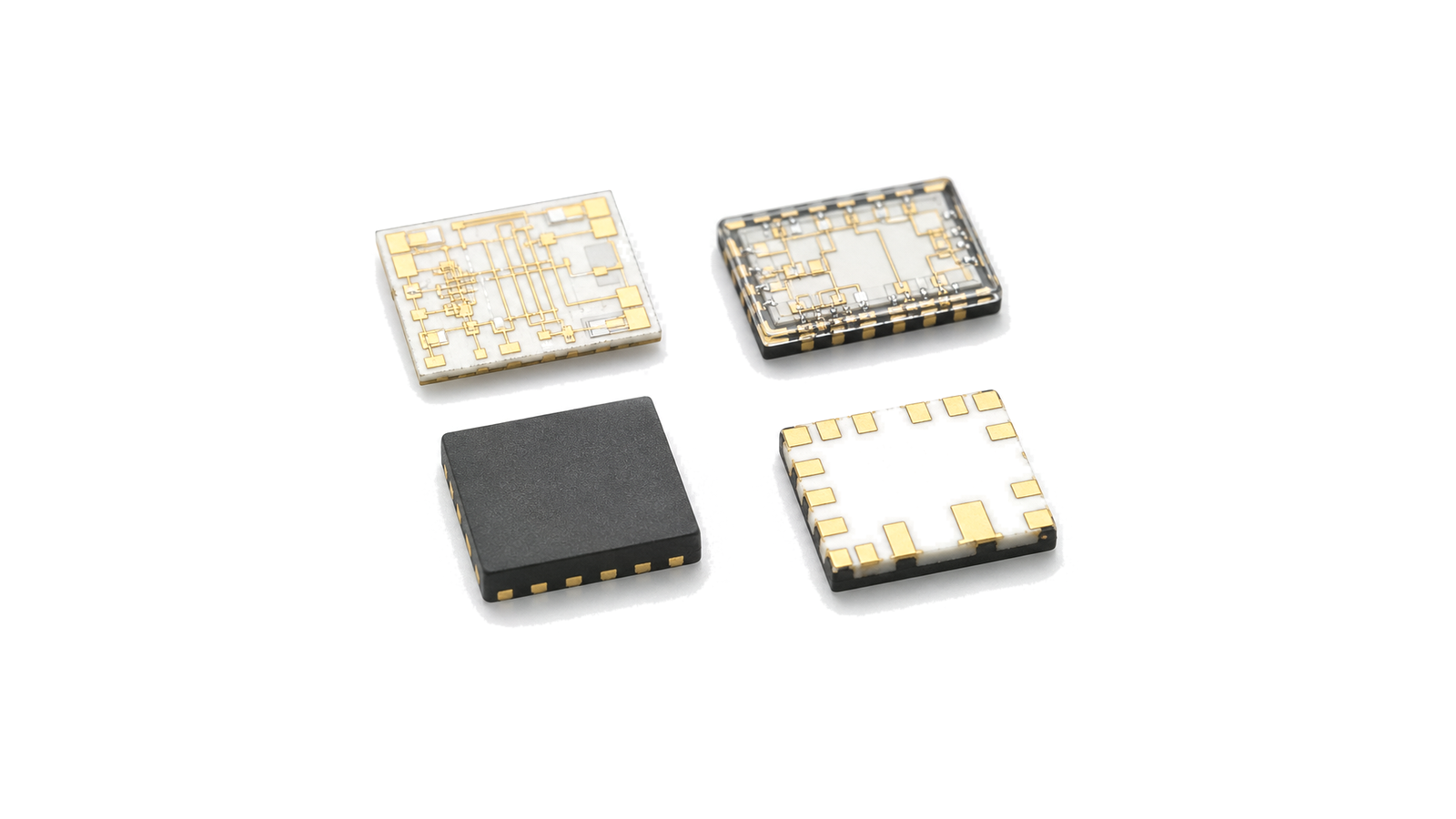

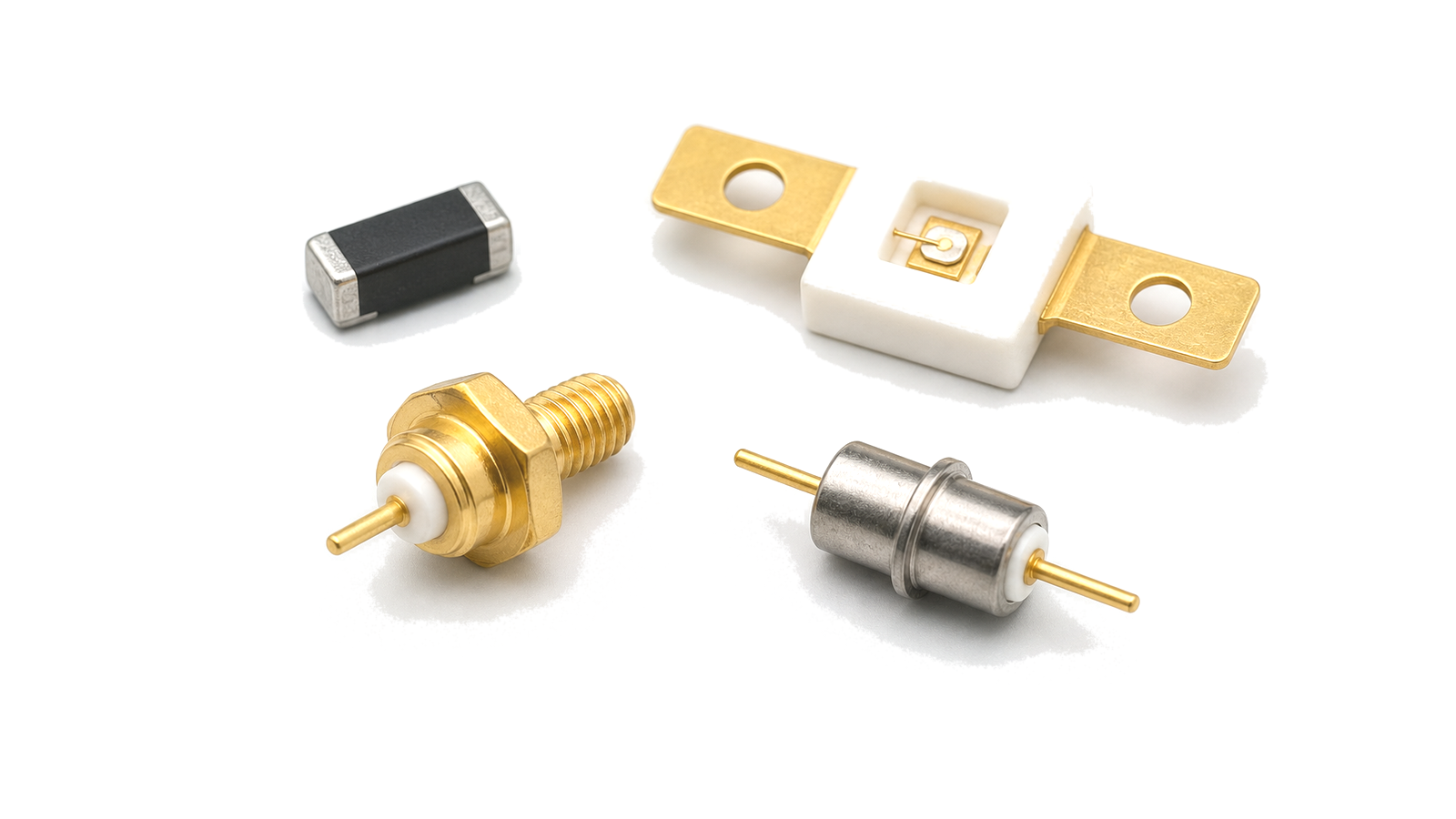

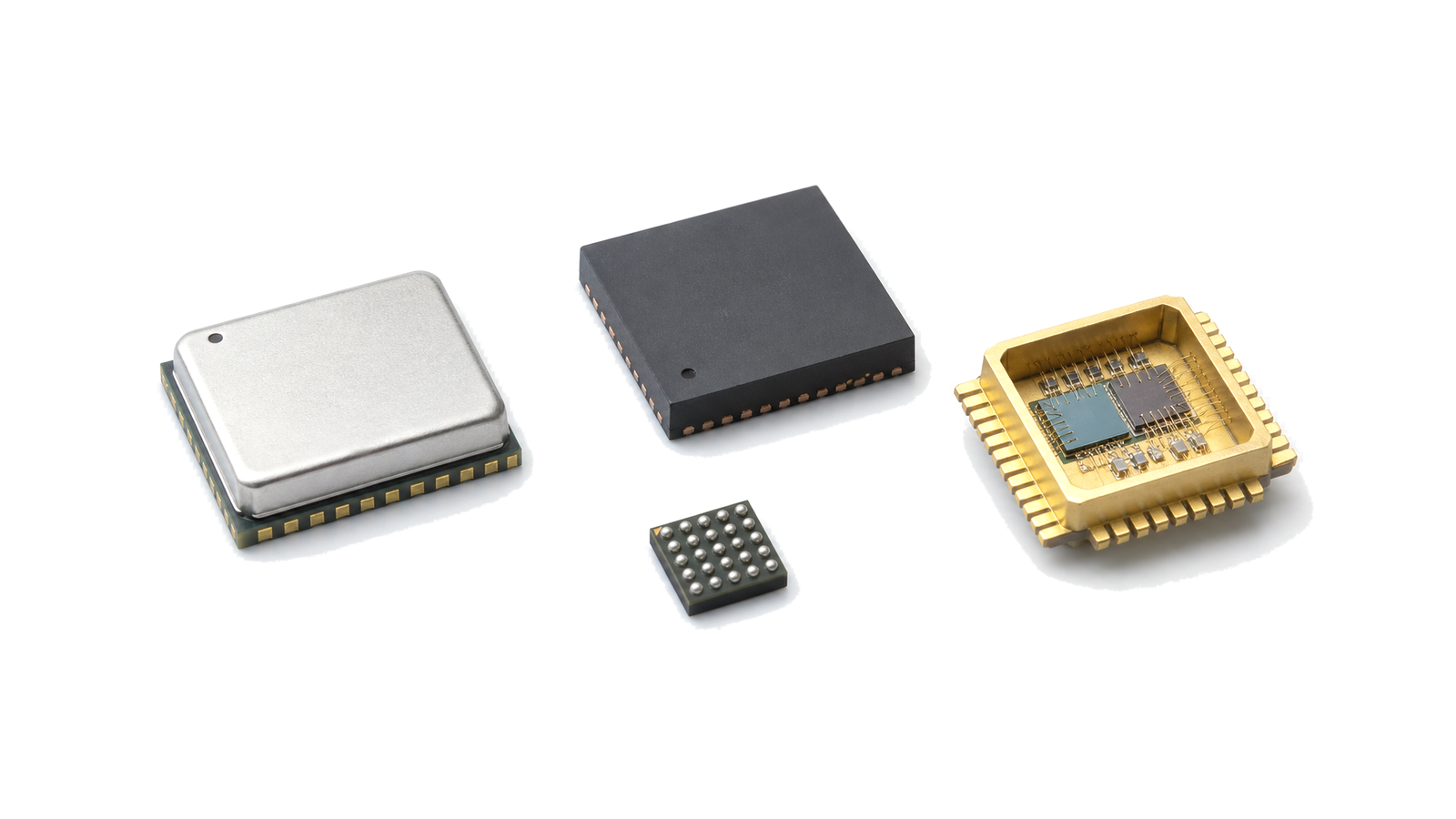

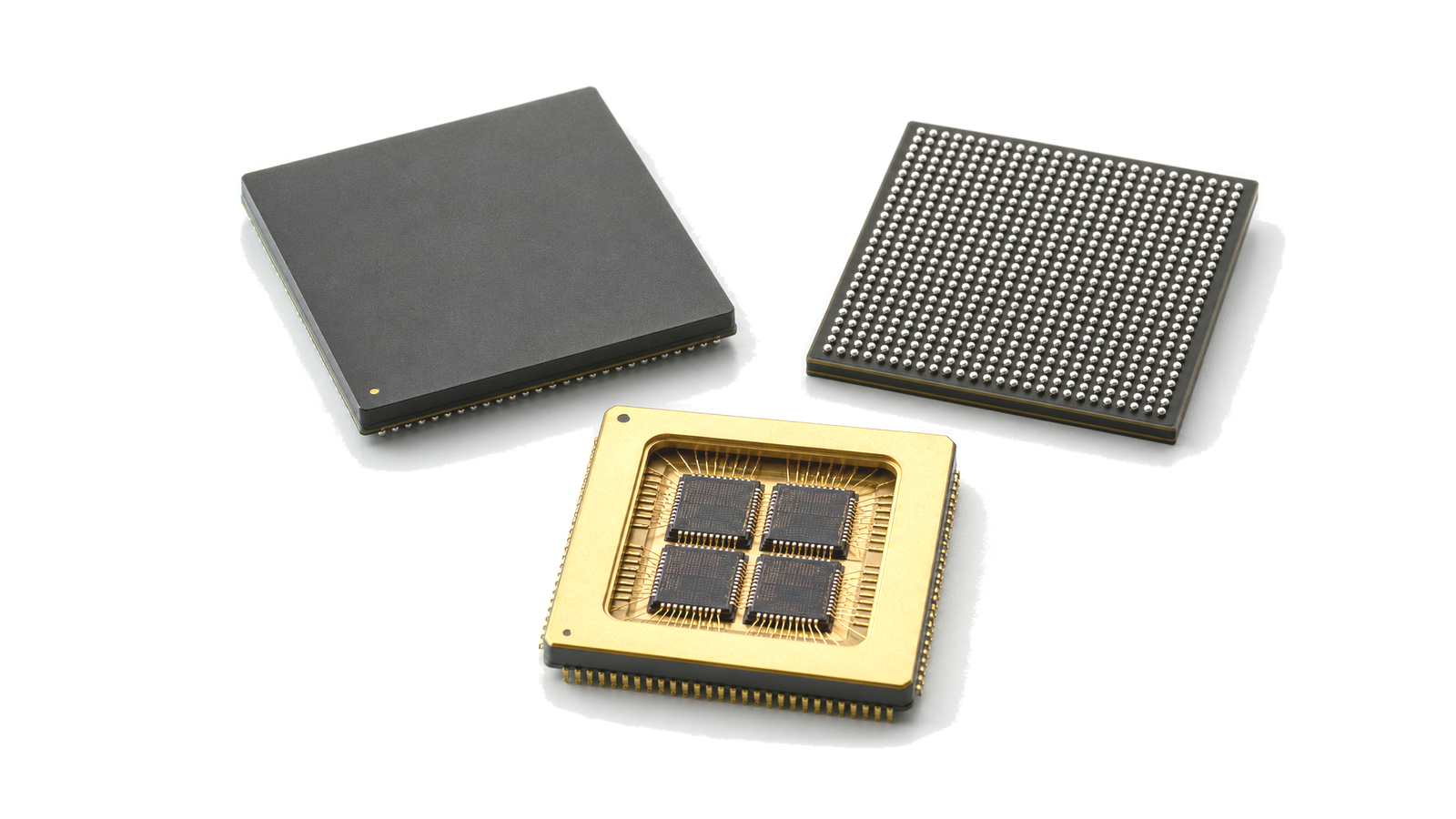

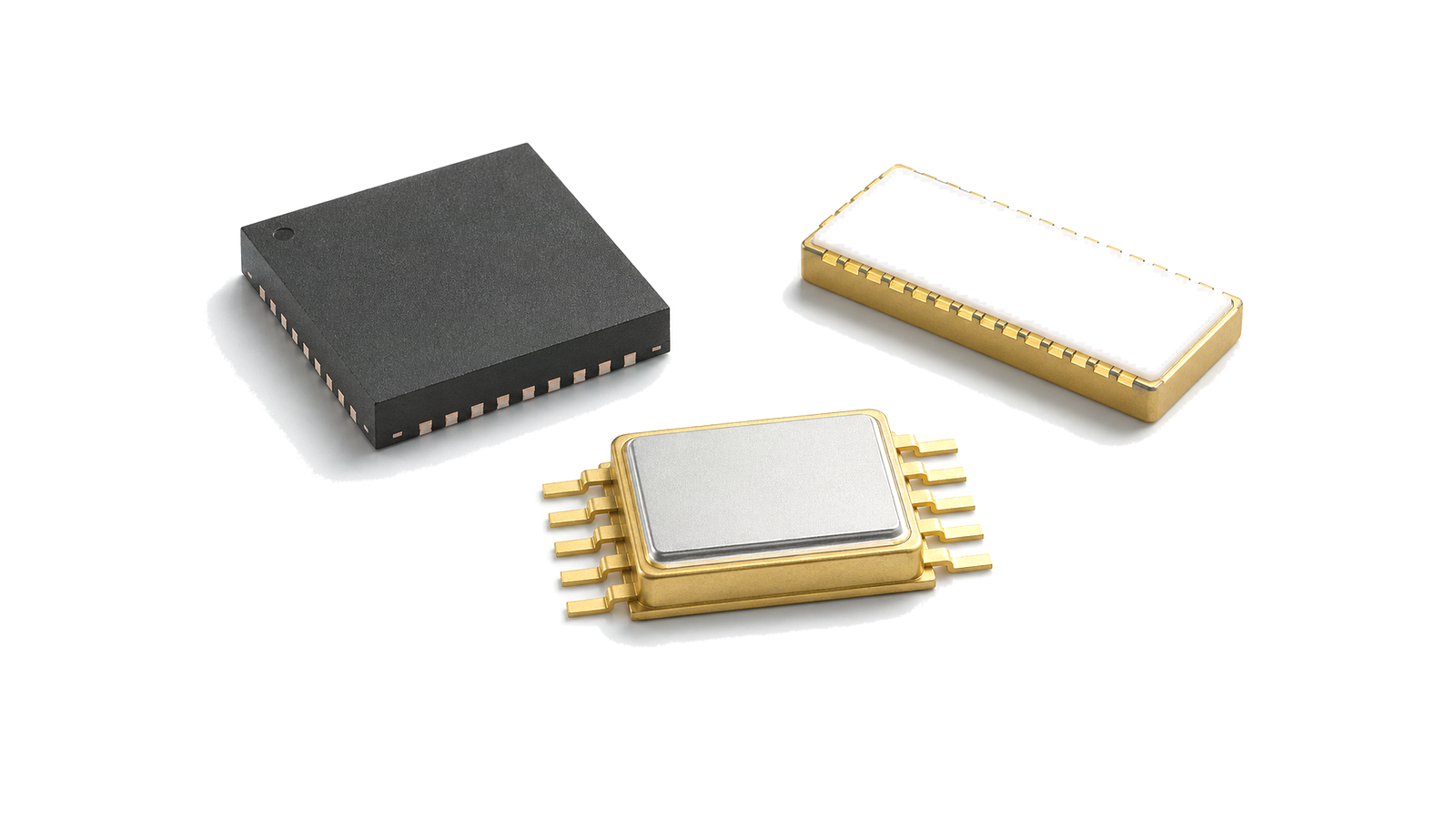

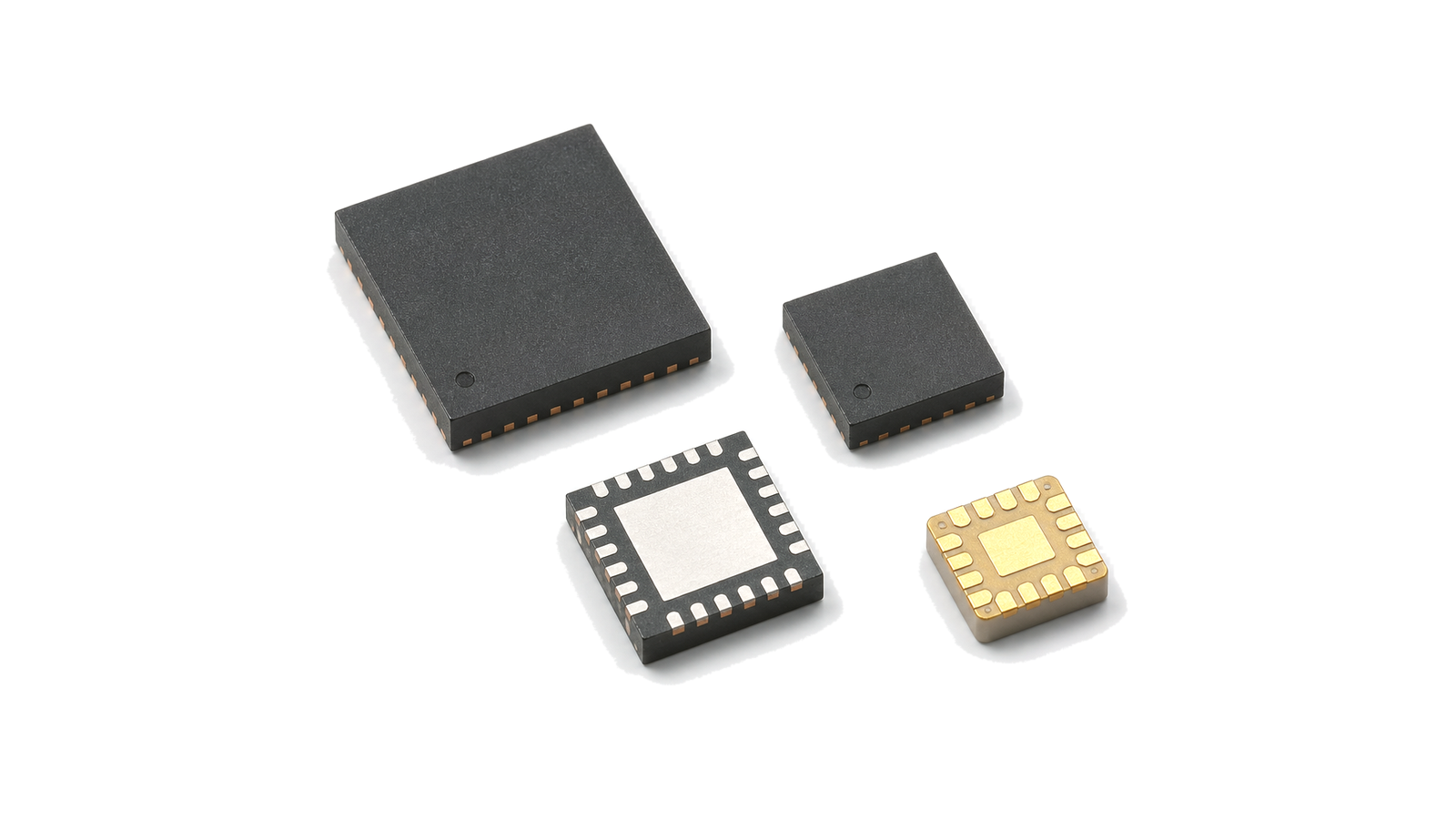

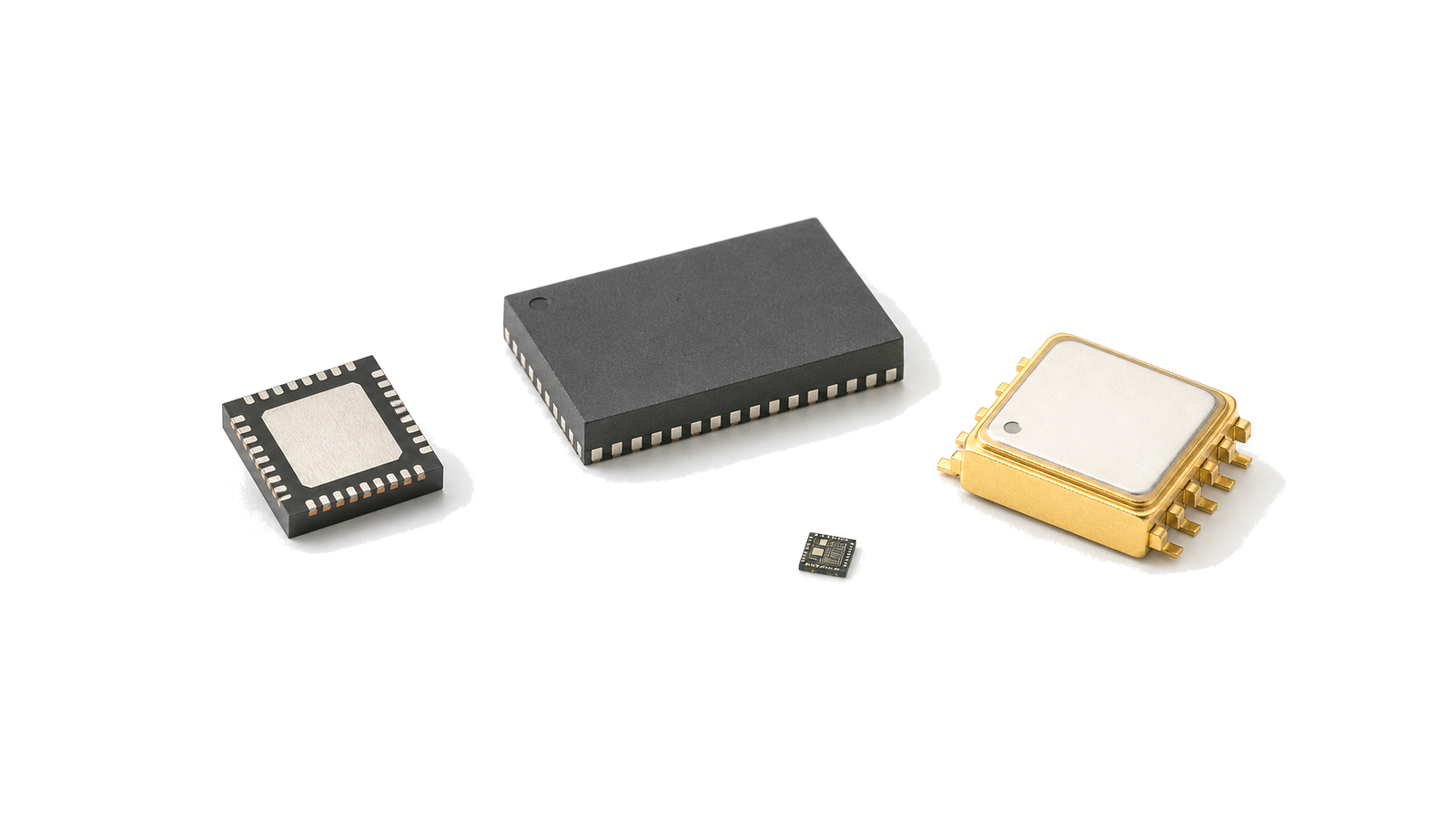

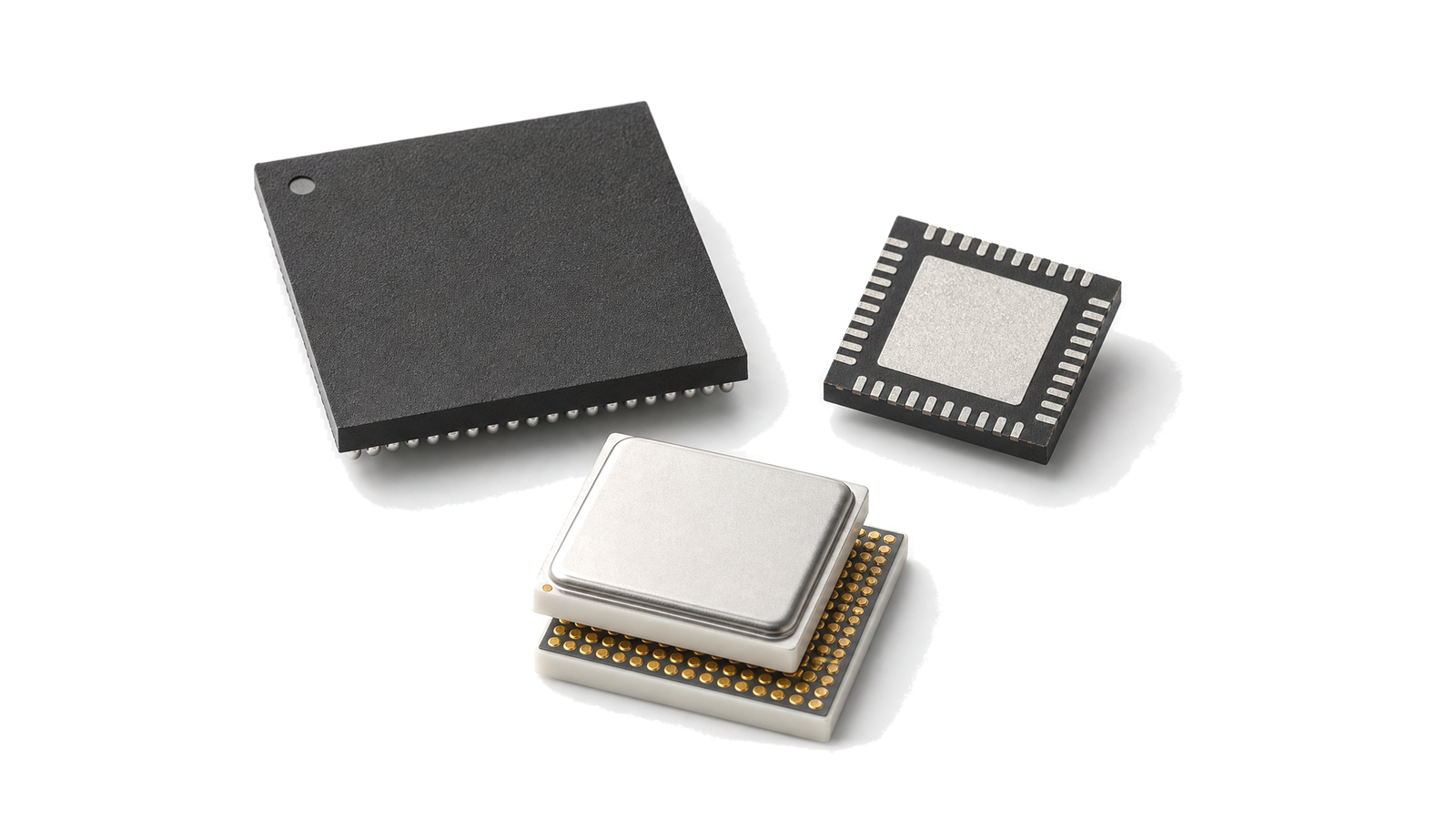

먼저 저잡음, 드라이버 또는 전력 증폭, 주파수 변환, 스위칭, 감쇠, 위상 제어, 검파, 합성, 트랜시버, 보호 또는 집적 수동 기능 중 역할을 정하십시오. RF, LO, IF, DC, 제어, 클록 및 열 포트와 함께 대역, 대역폭, 파형, 크레스트 팩터, 듀티, 임피던스, 과도 상태, 온도 및 현실적인 부정합을 명시합니다. 보증 최소·최대 한계를 전형값, 특성화값, 시뮬레이션값, 애플리케이션 회로 결과와 분리하십시오. 데이터시트 리비전, 주문 코드, 패키지, 공정, 시험 조건 및 각 수치의 기준면을 기록합니다. 한 바이어스의 이득, 다른 보드의 잡음, 또 다른 온도의 전력을 가상의 동작점으로 조합하면 안 됩니다.
S-파라미터 유효 범위, 기준면 및 안정도를 관리하십시오
S 파일을 정확한 소자, 리비전, 주파수 그리드, 바이어스, 온도, 기준 임피던스 및 교정면에 연결하고 패키지, 본드, 론치 또는 픽스처가 포함되는지 확인하십시오. 잡음 파라미터, 비선형, 로드풀 및 열 모델은 목적과 유효 범위가 서로 다릅니다. 안정도는 공칭 K 하나로 끝나지 않습니다. 예상되고 타당한 소스·부하 반사, 대역 외 종단, 바이어스 공진, 기생 결합, 온도, 이득 상태 및 전원 인가를 검토하십시오. 적절한 지표와 안정도 원을 사용하고 필요하면 대신호·시간영역 분석을 추가하며 대표 부정합으로 측정 확인합니다.
바이어스, 시퀀스 및 보호를 RF 기능의 일부로 설계하십시오

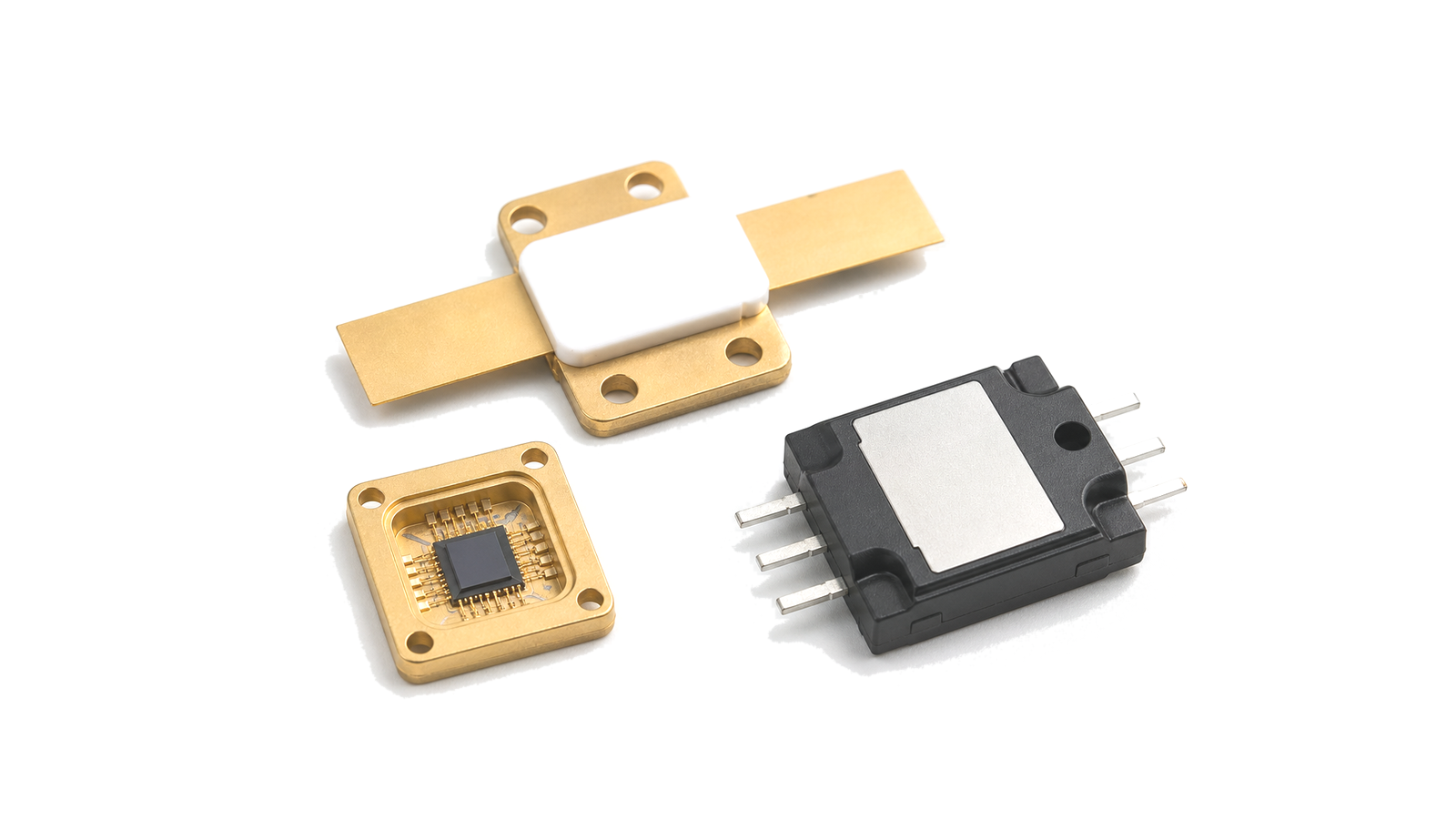

모든 전원 레일, 정지 전류, 허용오차, 잡음, 디커플링 임피던스, 전류 제한, 순서, 상승 시간, enable 임계값, 기본 안전 상태, 셧다운과 복구를 정의합니다. 게이트에 민감한 소자와 GaN은 드레인 인가 전 게이트 바이어스 경로와 허용 전류가 확립되어야 하며, 논리 enable만으로 안전한 전원 순서가 되지 않습니다. 핫플러그, 오버슈트, 역급전, 접지 상실, 과열, 높은 VSWR, ESD 및 제어기 고장을 평가하십시오. 충분한 대역폭으로 소자 핀 근처의 과도 전압과 전류를 측정합니다. 보호 네트워크는 삽입 손실, 잡음, 선형성, 안정도 및 복구 동작을 다시 검증한 뒤 사용해야 합니다.
패키지, PCB, 조립 및 열 경로를 정렬하십시오
랜드 패턴 또는 다이 어태치, 방향, 적층, 제어 임피던스, RF 론치, 리턴 전류, 비아 필드, 디커플링 및 섀시 전이를 고정하십시오. 노출 패드, 플랜지 또는 다이 후면은 RF 접지와 열 경계를 동시에 담당할 수 있으며, 보이드, 긴 본드 및 부족한 비아는 여러 특성을 함께 바꿉니다. 동박, 표면 처리, 스텐실, 솔더 또는 접착제, 리플로우·경화, 평탄도, 보이드와 검사를 정의합니다. 실제 동작 손실로 발열을 계산하고 올바른 열 경로와 목표 어셈블리에서 측정한 패드, 케이스, 보드 또는 베이스 온도를 사용하십시오. 경계 조건이 없는 단일 열저항 값은 접합 온도나 수명을 증명하지 못합니다.
교정면을 유효 기준면으로 이동시키고 픽스처 보정을 검증하십시오
이득, 반사 손실, 잡음, 전력 및 선형성을 어느 면에서 규정하는지 명시합니다. 측정기와 소자 사이의 케이블, 어댑터, 프로브, 바이어스 티, 커넥터, 픽스처와 교정 방법을 기록하십시오. 특성화 또는 디임베딩은 검증된 대역으로 제한하고 원시 데이터와 보정 데이터를 모두 보존합니다. 잔차, 재연결성, 전력, 선형성, 온도 안정성 및 모델 선택 민감도를 확인합니다. 불확도 예산에는 교정, 드리프트, 반복성, 손실, 부정합과 샘플링이 포함되어야 합니다. 보정된 곡선이 매끄러워도 독립적으로 검증하지 않은 픽스처를 감추면 근거가 아닙니다.
RF 반도체 선정 및 근거 매트릭스
| 결정 경계 | 고정할 근거 | 제안을 거부할 조건 |
|---|---|---|
| 기능과 상태 | 신호 체인 역할, 대역, 파형, 듀티, 포트, 임피던스, 이득 상태, 온도, 고장 | 제품군 이름이 동작 조건을 대신함 |
| 데이터와 모델 | 주문 코드, 리비전, 보증값과 전형값, 모델 유형, 바이어스, 온도, 유효 범위 | 호환되지 않는 조건의 수치를 혼합함 |
| 안정도와 부하 | 소스·부하 상태, 대역 외 종단, 바이어스망, 보드 기생, 부정합 검증 | 공칭 K만을 완전한 근거로 제시함 |
| 바이어스와 보호 | 레일, 정지 전류, 순서, 제한, enable 기본값, 과도 한계, 셧다운, 복구 | 규정되지 않은 벤치 전원에 소자를 연결함 |
| 패키지와 보드 | 랜드 또는 다이 접합, 적층, 론치, 접지, 비아, 본드 형상, 조립, 검사 | 평가 보드 레이아웃을 그대로 전이한다고 가정함 |
| 열 경계 | 소모 전력, 기준 온도, 경로, 인터페이스, 공기 흐름, 듀티, 여유, 접합 한계 | 케이스 또는 보드 온도 없이 열저항만 제시함 |
| 측정 기준면 | 교정, 픽스처 모델, 보정 유효 범위, 원시 데이터, 잔차, 불확도 | 검증하지 않은 픽스처를 보정 결과로 숨김 |
기술 문의 또는 RFQ에 포함할 내용
- RF, LO, IF, DC, 제어, 클록, 열 인터페이스를 포함한 소자 기능과 신호 체인 위치.
- 주파수 대역, 순간·점유 대역폭, 파형, 크레스트 팩터, 듀티 및 타이밍.
- 이득, 손실, 잡음, 전력, 선형성, 검파, 위상 또는 스위칭의 필요한 보증 한계.
- 소스·부하 임피던스, 예상 VSWR, 대역 외 종단과 고장 상태.
- 전원, 전류, 잡음, 순서, enable, 제한, 셧다운, 복구 및 텔레메트리.
- 주변·기준점 온도, 냉각, 계면재, 공기 흐름 및 허용 접합 온도.
- 패키지 또는 다이, 외형, 랜드, PCB 적층, RF 론치, 접지, 비아 및 조립 공정.
- 필요한 S-파라미터, 잡음, 비선형, 로드풀, EM 및 열 모델과 리비전·기준면.
- 교정, 측정면, 픽스처, 디임베딩, 보정 대역 및 목표 불확도.
- 시제품 샘플 수, 온도, 동작점, 부정합, 과도 및 스트레스 시험 계획.
- 전체 주문 코드, 로트, 날짜 코드, 수명주기, PCN, 허용 변경 및 대체 전략.
- 필요한 인증, 신뢰성, 적합 근거와 정확한 품목의 연결 관계.
- 수락 한계, 원시 데이터 형식, 보고서, 이탈 관리와 재인증 트리거.
- 수량, 프로젝트 단계, 시제품·양산 일정, 납품 지역과 필요한 문서.
근거 및 공급 범위

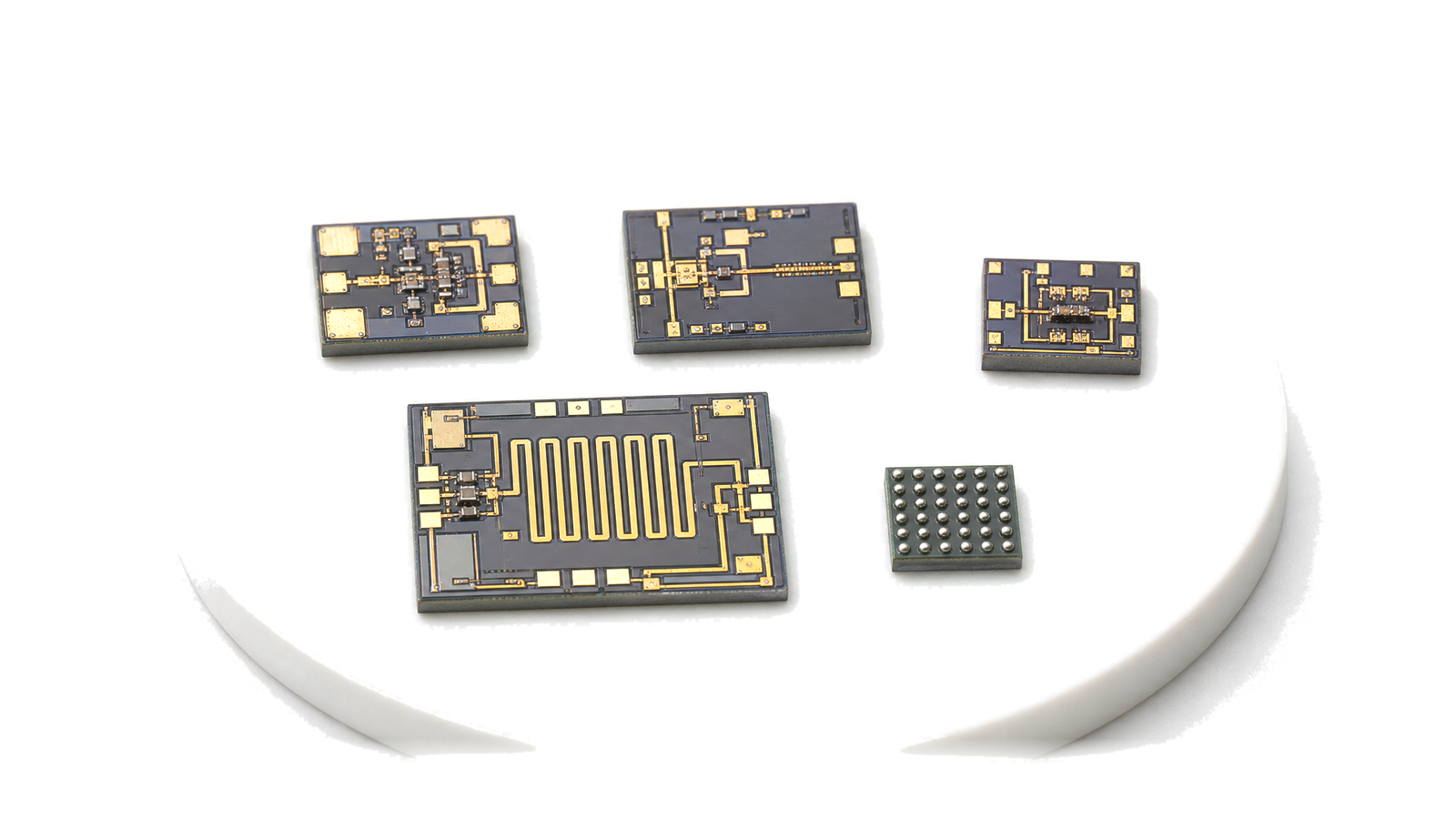

이 카테고리는 패키지형 RF 소자와 베어 다이 제품군 탐색을 지원합니다. 현재 LCRF가 제시하는 근거는 분류 체계와 엔지니어링 방법이며, 재고, 모델 성능, 인증, 신뢰성, 적합성 및 공급 가능성은 승인된 정확한 모델 기록으로 확인해야 합니다. 제품군 이름, 평가 보드 또는 공정 명칭만으로는 인증이나 장착 후 성능이 입증되지 않습니다.
