Quand un montage load-pull RF est-il réellement exploitable ?
Un montage load-pull n'est exploitable que s'il présente les coefficients de réflexion de source ou de charge demandés au plan de référence déclaré du DUT, supporte les conditions RF et de polarisation, et conserve des mesures d'ondes de puissance étalonnées pendant le balayage d'impédance, de fréquence, de puissance et de température. Le ROS du tuner à son propre connecteur ne prouve pas cette couverture.
Partir du résultat mesuré et des bornes contrôlées
Précisez source pull, load pull ou contrôle simultané des deux ports, puis contrôle de la fondamentale seule ou de certaines harmoniques. Un tuner mécanique passif offre une forte tenue en puissance mais les pertes des câbles, du montage et des sondes réduisent le gamma disponible. Une solution active ou hybride peut synthétiser des réflexions plus élevées si la puissance d'injection, la stabilité de boucle et l'isolation sont suffisantes. Le choix dépend des mesures de puissance, gain, rendement, compression, AM/PM, IMD, EVM, ACPR ou extraction de modèle.
Spécifier la couverture de gamma au plan du DUT
Définissez fréquence, zone d'impédance ou de coefficient de réflexion, résolution angulaire et densité d'états aux bornes réelles du composant. Toute perte entre le plan d'étalonnage du tuner et le DUT contracte la zone accessible du diagramme de Smith. Incluez distance au tuner, adaptateurs, té de polarisation, coupleurs, sondes, transitions de fixture et réseaux de désencastrement. Refusez un ROS maximal sans carte de couverture corrigée de ces pertes à la fréquence et à la puissance requises.
Fermer la chaîne d'étalonnage jusqu'aux plans de mesure
Étalonnez l'analyseur ou le récepteur vectoriel, les capteurs de puissance, les coupleurs et le tuner dans une séquence qui aboutit aux plans du DUT. Caractérisez chaque état du tuner en fréquence et quantifiez interpolation, répétabilité, reconnexion et retrait du montage. Tout bloc ajouté après l'étalonnage doit être décrit par ses paramètres S et son orientation. Conservez étalonnages bruts, fichiers d'états, données de désencastrement et étalons de vérification pour reconstruire l'impédance.
Protéger le DUT pendant les balayages non linéaires
Déclarez fonctionnement continu ou pulsé, puissances crête et moyenne, durée et rapport cyclique, polarisation grille et drain, séquencement, limite de courant, puissance réfléchie et gestion thermique. Un gamma élevé crée des maxima de tension ou de courant absents d'un essai nominal à 50 ohms. Détection directionnelle, verrouillages et arrêt rapide doivent couvrir oscillation, surintensité et retour excessif. Excluez les zones du diagramme devenues instables, trop dissipatives ou dangereuses pour le DUT.
Associer chaque contour à une condition complète
Pour chaque point, archivez fréquence, puissance disponible et délivrée, puissance de sortie, polarisation, température, impédances fondamentale et harmoniques et plans de référence. Gain, rendement drain, PAE, compression et qualité de modulation ne doivent pas provenir d'états différents. Des points d'ancrage répétés révèlent dérive, jeu mécanique et déplacement thermique. Incertitude et points invalides restent visibles; l'automatisation conserve le journal des états et de l'étalonnage.
Définir la recette avant de commander les accessoires
Un montage représentatif ou un DUT de vérification doit confirmer présentation d'impédance, mesure des ondes de puissance et repositionnement. Balayez assez d'états pour couvrir la zone de contours, puis répétez certains points après stabilisation thermique et déplacement du tuner. Comparez gamma commandé et mesuré au plan du DUT, puissance délivrée, répétabilité, temps d'établissement et protections. Les exports doivent garder impédance complexe, conditions et indicateurs de validité.
Données de consultation pour tuners et accessoires load-pull
- Bande et interface coaxiale, guide ou sonde
- Contrôle source, charge et harmoniques
- Zone de gamma ou d'impédance au plan du DUT
- Architecture passive, active ou hybride
- Puissance continue/pulsée, rapport cyclique et retour
- Polarisation, limite de courant et séquencement
- Pertes du fixture, té de bias, coupleur et câbles
- Plans d'étalonnage et de désencastrement
- Grandeurs, bande de modulation et variables balayées
- Nombre d'états, vitesse et répétabilité
- Limites thermiques, stabilité et protection
- Fichiers d'étalonnage, d'états et de résultats
Périmètre de la catégorie

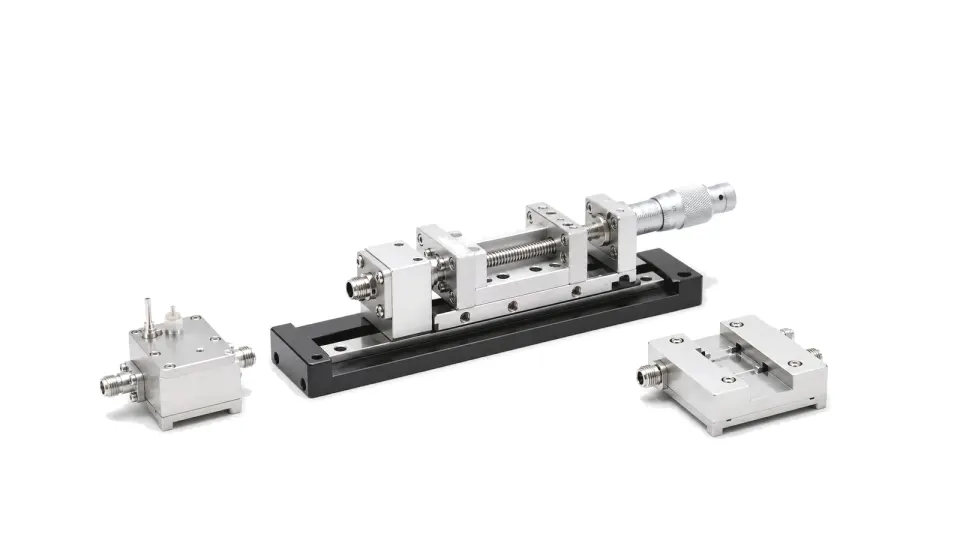

Cette catégorie couvre tuners d'impédance, matériels d'étalonnage et de vérification, interconnexions à faible perte, montages, réseaux de polarisation, coupleurs, protections et commandes servant à imposer une impédance de source ou de charge. Elle exclut les charges fixes 50 ohms, les VNA ou générateurs généralistes et les bancs PA complets, sauf pour définir l'interface ou l'étalonnage des accessoires.
