Wann ist ein HF-Load-Pull-Aufbau technisch nutzbar?
Ein Load-Pull-Aufbau ist nur nutzbar, wenn er die geforderten Quell- oder Lastreflexionsfaktoren an der festgelegten DUT-Referenzebene erzeugt, HF- und Bias-Bedingungen sicher trägt und kalibrierte Leistungswellen über den gesamten Impedanz-, Frequenz-, Leistungs- und Temperatur-Sweep erhält. Die Tuner-VSWR am eigenen Anschluss belegt diese Fähigkeit nicht.
Messziel und geregelte Anschlüsse zuerst festlegen
Klären Sie Source Pull, Load Pull oder gleichzeitige Regelung beider Anschlüsse sowie Grundwellen- oder Oberwellenkontrolle. Passive mechanische Tuner sind leistungsfest, verlieren jedoch durch Kabel, Fixture und Probe erreichbaren Reflexionsfaktor. Aktive oder hybride Systeme können höhere Gamma-Werte synthetisieren, wenn Einspeiseleistung, Schleifenstabilität und Isolation ausreichen. Die Architektur richtet sich nach Ausgangsleistung, Gewinn, Wirkungsgrad, Kompression, AM/PM, IMD, EVM, ACPR oder Modellextraktion.
Gamma-Abdeckung an der DUT-Ebene spezifizieren
Definieren Sie Frequenz, Impedanz- oder Reflexionsbereich, Phasenauflösung und Zustandsdichte direkt an den Bauteilanschlüssen. Verlust zwischen Tuner-Kalibrierebene und DUT verkleinert die erreichbare Smith-Chart-Fläche, besonders am Rand. Tunerabstand, Adapter, Bias-Tee, Koppler, Sonden, Fixture-Übergänge und De-Embedding gehören in die Rechnung. Ein maximales Tuner-VSWR ohne Abdeckungskarte nach diesen Verlusten ist nicht ausreichend.
Kalibrierung über alle Referenzebenen schließen
Kalibrieren Sie VNA oder Vektorempfänger, Leistungssensoren, Koppler und Tuner in einer durchgängigen Sequenz bis zu den DUT-Ebenen. Jeder Tunerzustand wird über Frequenz charakterisiert; Interpolation, Wiederholbarkeit, Neuverbindung und Fixture-Entfernung werden dokumentiert. Nachträglich eingefügte Frontblöcke benötigen S-Parameter und eindeutige Orientierung. Rohkalibrierungen, Zustandsdateien, De-Embedding-Daten und Verifikationsstandards müssen reproduzierbar archiviert werden.
DUT bei nichtlinearen Sweeps schützen
Geben Sie CW oder Puls, Spitzen- und Mittelleistung, Pulsbreite, Tastgrad, Gate- und Drain-Bias, Schaltfolge, Stromgrenze, Rücklaufleistungsgrenze und Kühlung an. Hohe Gamma-Werte erzeugen Spannungs- oder Strommaxima, die ein 50-Ohm-Test nicht zeigt. Richtdetektion, Interlocks und schnelle Abschaltung schützen vor Oszillation, Überstrom und Rückleistung. Unsichere Smith-Chart-Bereiche werden aufgrund von Stabilität, Tuner-Verlust oder DUT-Belastung gesperrt.
Jede Kontur an einen Betriebszustand binden
Zu jedem Punkt gehören Frequenz, verfügbare und gelieferte Eingangsleistung, Ausgangsleistung, Bias, Temperatur, Grund- und Oberwellenimpedanzen sowie Referenzebenen. Gewinn, Drain-Wirkungsgrad, PAE, Kompression und Modulationswerte dürfen nicht aus verschiedenen Zuständen gemischt werden. Wiederholte Ankerpunkte zeigen Drift, Spiel und thermische Bewegung. Unsicherheit und ungültige Punkte bleiben sichtbar; die Automatisierung führt ein vollständiges Zustands- und Kalibrierprotokoll.
Abnahmelauf vor der Beschaffung definieren
Ein repräsentatives Fixture oder Verifikations-DUT bestätigt Impedanzdarstellung, Leistungswellenmessung und wiederholte Positionierung. Der Lauf deckt die vorgesehene Konturfläche ab und wiederholt ausgewählte Zustände nach Temperaturstabilisierung und Tunerbewegung. Verglichen werden Soll- und Ist-Gamma an der DUT-Ebene, gelieferte Leistung, Wiederholbarkeit, Einschwingzeit und Schutzfunktion. Exportdateien müssen komplexe Impedanz, Bedingungen und Gültigkeitskennzeichen erhalten.
Anfragedaten für Load-Pull-Tuner und Zubehör
- Frequenzbereich und Anschluss oder Probe
- Source-, Load- und Oberwellenumfang
- Gamma- oder Impedanzbereich an der DUT-Ebene
- Passive, aktive oder hybride Architektur
- CW/Pulsleistung, Tastgrad und Rückleistung
- DUT-Bias, Stromgrenze und Sequenz
- Verluste von Fixture, Bias-Tee, Koppler und Kabel
- Kalibrier- und De-Embedding-Ebenen
- Messgrößen, Modulationsbandbreite und Sweeps
- Zustandszahl, Geschwindigkeit und Wiederholbarkeit
- Temperatur-, Stabilitäts- und Schutzgrenzen
- Kalibrier-, Zustands- und Ergebnisdateien
Kategoriengrenze

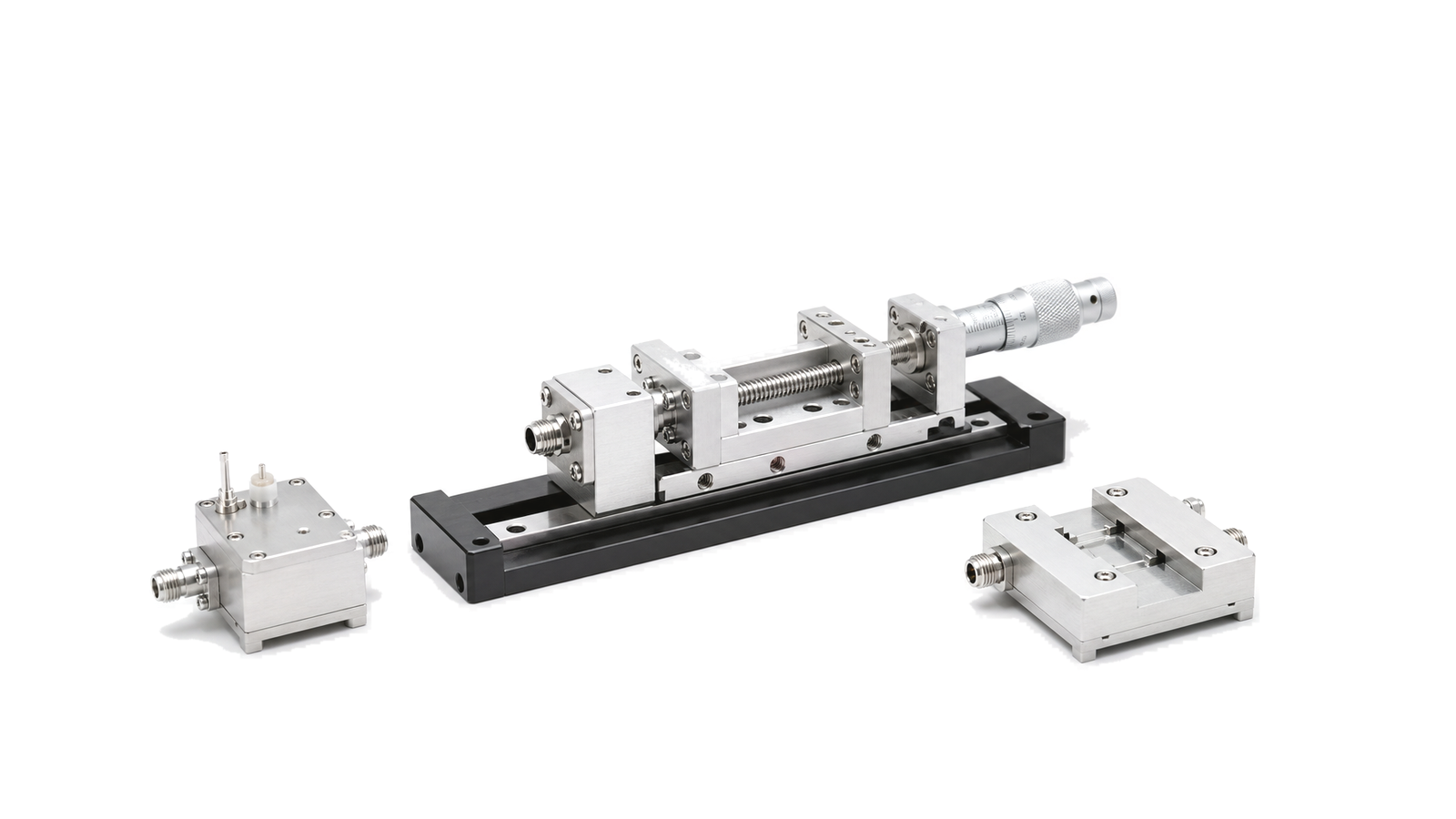

Diese Kategorie umfasst Impedanztuner, Tuner-Kalibrier- und Verifikationshardware, verlustarme Verbindungen, Fixtures, Bias-Netze, Koppler, Schutz- und Steuerzubehör zur kontrollierten Quell- oder Lastimpedanz. Feste 50-Ohm-Lasten, allgemeine VNAs oder Signalgeneratoren und vollständige PA-Prüfplätze sind ausgeschlossen, sofern sie nicht Schnittstelle oder Kalibrieranforderung des Zubehörs bestimmen.
