¿Cuándo necesita un sistema limpiar jitter en vez de solo fanout?
Use fanout si una referencia suficientemente limpia solo requiere búfer y conversión de formato; use una PLL limpiadora si el ruido de fase o la deriva de entrada deben filtrarse, trasladarse o mantenerse durante una interrupción. La decisión depende del ruido por frecuencia de offset, no de un único valor de jitter.
Separe distribución, síntesis y sincronización
El búfer fanout reproduce una referencia y añade ruido y skew. El sintetizador crea frecuencias. El limpiador usa PLL y oscilador limpio para seguir variaciones lentas y suprimir ruido seleccionado. El sincronizador gestiona además fase determinista, SYSREF, disparo o época. Defina las funciones incluidas para no esperar que un búfer de bajo skew repare una fuente ruidosa.
Construya el presupuesto de ruido por banda de offset
Especifique máscara de fase o jitter RMS integrado con portadora e intervalo. Ruido cercano, ancho de PLL, oscilador, divisores, suelo de salida y espurias dominan en offsets distintos. El jitter aditivo se mide con fuente conocida y no es el total. Convierta la incertidumbre resultante en SNR de convertidor, error de apertura o coherencia usando frecuencia de entrada y forma de onda reales.
Defina selección de referencia, redundancia y retención
Liste frecuencias, niveles, formatos, terminación, rango de enganche, prioridad y conmutación. Indique si el cambio es sin corte, continuo en fase o transitorio controlado. La PLL requiere adquisición, ancho y amortiguación. Para retención, defina oscilador, entrada, error de frecuencia o tiempo, duración, salida y alarmas; declarar holdover sin presupuesto de error no basta.
Especifique cada salida dentro de la topología
Por salida indique frecuencia, formato, amplitud, modo común, carga, acoplamiento y habilitación. Añada fanout, skew entre salidas y equipos, retardo programable, sincronización de divisores, ciclo y diafonía. Los convertidores pueden exigir reloj de dispositivo y SYSREF deterministas; defina SYSREF continuo, pulsado o solicitado y prevención de pulsos truncados.
Conserve calidad mediante alimentación y trazado
Ruido de alimentación, tierra, terminación, retorno, simetría de cables, diafonía y reguladores conmutados alteran el reloj. Diga si el jitter se mide en pin, conector o carga. Defina filtrado, temperatura y carga, y gestione salidas no usadas para que no cambien ruido ni acoplamiento.
Valide enganche, ruido, skew y reinicio
Mida ruido de fase de entrada y salida con bandas documentadas, luego jitter aditivo, espurias, frecuencia, ciclo, skew y retardos. Pruebe pérdida de referencia, prioridad, retención, reenganche y ciclo de alimentación; confirme fase repetible y SYSREF. Repita con todas las salidas, cargas, alimentación y temperatura. Guarde ajustes, fuente, correcciones, bucle y límites.
Datos RFQ para distribución y limpieza de jitter
- Frecuencia, formato, nivel y máscara de entrada
- Frecuencias, formatos, cargas y fanout de salida
- Banda de integración o límites de ruido
- Jitter aditivo y espurias
- Skew, alineación y ajuste de retardo
- PLL, ancho y adquisición
- Prioridad, conmutación y error de retención
- Relación SYSREF, disparo o época
- Alimentación, térmica y conectores
- Enganche, alarma, telemetría y control
- Datos de ruido, skew y reinicio
Límite de categoría

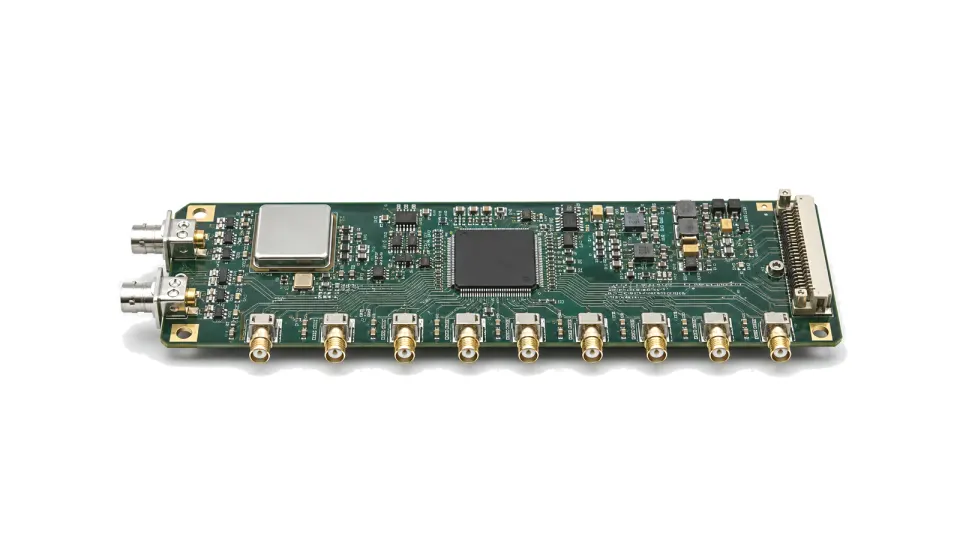

La categoría cubre conjuntos de fanout, distribución, sincronización y limpieza que entregan referencias controladas a canales RF, convertidores y lógica. Osciladores, VCO, sintetizadores, receptores GPS e instrumentos de tiempo independientes quedan fuera si no forman parte del módulo suministrado.
