¿Qué hardware RF necesita una ruta de medida fiable?

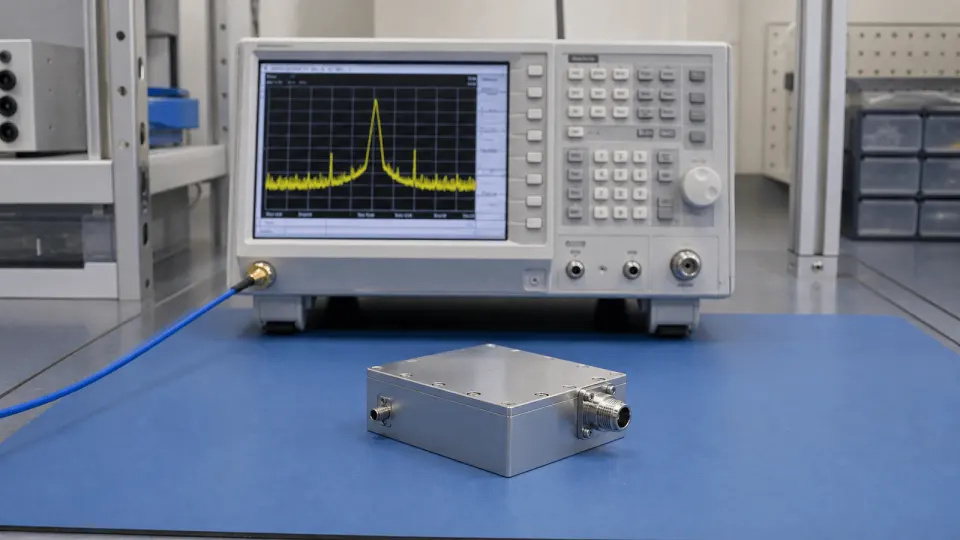

La ruta conecta el instrumento con el dispositivo bajo prueba mediante interconexiones, conmutadores, atenuadores, acopladores, divisores, detectores, cargas y utillajes con planos de referencia definidos. Los requisitos RF para bancos de medición dependen de la magnitud, frecuencia, potencia, rango dinámico, incertidumbre y repetibilidad exigidos; no del aspecto del banco.
Diseñar la arquitectura RF de banco de pruebas
Primero se define qué se mide y el límite de aceptación; después, los planos de calibración y del dispositivo. Cada cable, adaptador, conmutador, utillaje, acoplador o atenuador intermedio forma parte de los presupuestos de pérdida, desadaptación e incertidumbre. La selección de hardware RF de medida también contempla sobrecarga, deriva térmica, ciclos de conexión, tiempo de asentamiento, enclavamientos y confirmación de la ruta activa.
| Tarea | riesgo de la ruta | evidencia de control |
|---|---|---|
| Caracterización de pequeña señal | plano de referencia, dinámica y repetibilidad | calibración, error residual, estabilidad de cables y patrón |
| Potencia o linealidad | potencia, pérdida, armónicos y temperatura | corrección, trazabilidad del sensor, límites e interlock |
| Aceptación de producción | tiempo de ciclo, estado y decisión repetible | procedimiento, patrón de control, revisión y registro |
| Calibración o servicio | referencia portátil y estabilidad ambiental | trazabilidad, comprobación intermedia y cuidado de conectores |
Parámetros para seleccionar el hardware
Pérdida de inserción, adaptación, aislamiento, directividad, precisión de atenuación o acoplamiento, fase, repetibilidad y potencia determinan la calidad. Las matrices añaden tiempo y repetibilidad entre rutas; los utillajes, vida de contacto, transición RF y tolerancia mecánica. La incertidumbre se asigna a la ruta completa, no a un valor aislado de catálogo.
Pruebas y verificación RF del banco

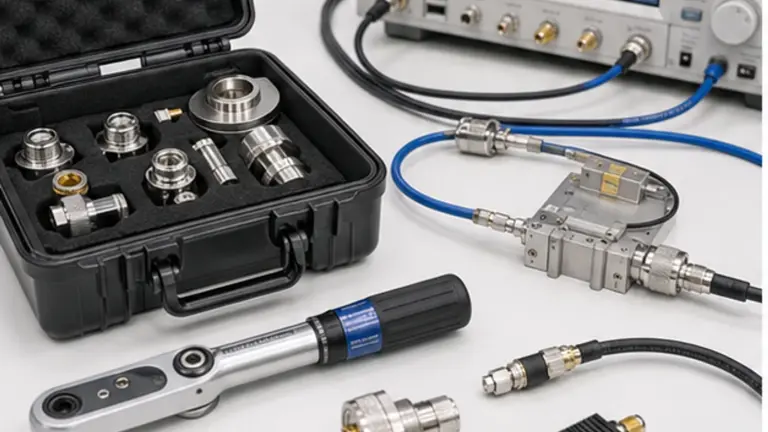

Se verifica cada ruta con patrones conocidos en los mismos planos de referencia de la medida. Se comprueban pérdida, adaptación, aislamiento y fuga en frecuencia, potencia y estado. Las rutas de potencia requieren prueba térmica y protección; las estaciones automáticas, autocomprobación al inicio, controles periódicos y bloqueo de estados inválidos. Cada resultado conserva las identificaciones de calibración y configuración.
- magnitud, frecuencia, potencia y rango dinámico
- interfaces, ciclos y geometría del utillaje
- planos de calibración y del dispositivo
- pérdida, desadaptación, fuga e incertidumbre permitidas
- estados, asentamiento, control y enclavamientos
- límites ambientales y mecánicos
- intervalo de calibración, patrones y trazabilidad
- procedimiento, datos y control de revisión
Límite de aprobación
Un componente no demuestra por sí solo la incertidumbre del banco sin conocer la configuración y el procedimiento completos. La aprobación exige evidencia de referencia, calibración, potencia, repetibilidad y aceptación de la estación real.
