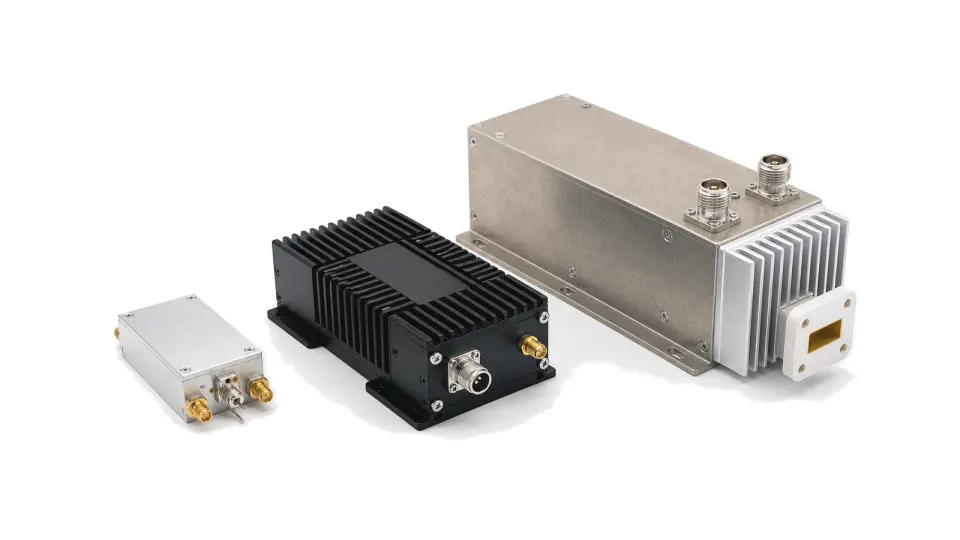

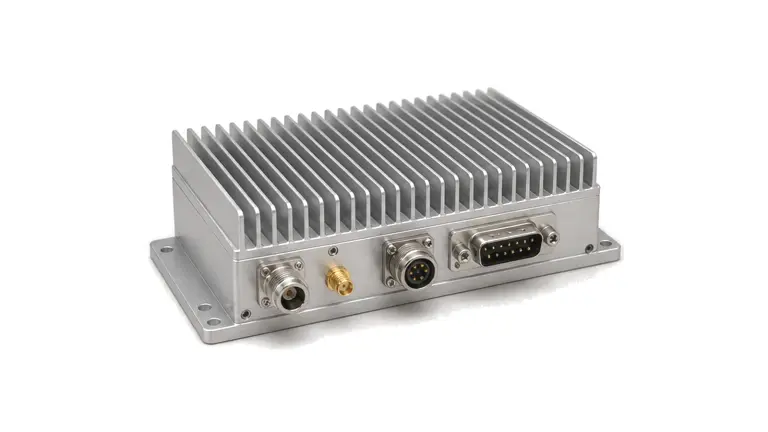

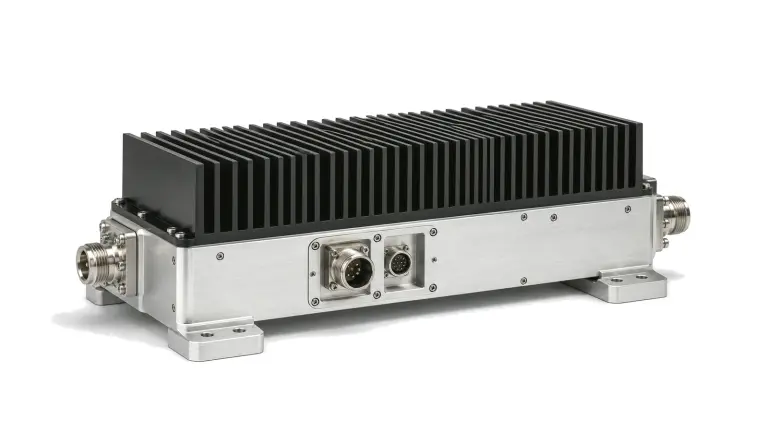

Amplificadores RF y cadena de ganancia

Los amplificadores RF elevan, aíslan o regulan niveles de señal RF y microondas entre la fuente, la conversión, el filtrado y la antena. Esta categoría agrupa etapas para recepción, excitación, potencia y plataformas de prueba RF.

RF Amplifiers & Gain Chain

Categorías

Artículos

FAQ

¿Cómo cambian los requisitos del amplificador de potencia entre operación continua y pulsada?

En CW mandan la disipación continua y la potencia nominal; en pulsado también deben definirse pico, ancho, PRF, ciclo de trabajo, caída, recuperación y protección.

¿Cómo afectan el ancho de banda y la figura de ruido a la sensibilidad?

Más ancho de banda integra más ruido y cualquier pérdida antes de la primera etapa de bajo ruido reduce directamente la sensibilidad.

¿Qué criterios deben compararse antes de elegir una familia de amplificadores RF?

La familia de amplificadores RF se elige primero por su función en la cadena; después se comparan banda, ganancia, ruido o linealidad, potencia, interfaces y límites térmicos en condiciones equivalentes.

¿Cómo afectan los errores de amplitud y fase a un radar de matriz en fase?

Los errores de canal alteran ganancia coherente, dirección, lóbulos laterales y nulos; su distribución permitida debe coincidir con el modelo de patrón y calibración.

¿Qué debe garantizar la protección Tx/Rx radar además de que el receptor no se dañe?

Debe limitar la fuga residual y recuperar ganancia, ruido, fase y linealidad antes de que llegue el eco útil más cercano.

¿Qué trazabilidad necesitan los componentes y la configuración de un conjunto RF aeroespacial?

Relacione fuente y lote con BOM, planos, firmware, procesos, artículo de ensayo y evidencias de entrega.

¿Cómo se controlan obsolescencia y sustituciones en electrónica RF de larga vida?

Vigile pronto el riesgo DMSMS y evalúe toda alternativa frente a interfaces, esfuerzos, aseguramiento, proceso y evidencias existentes.

¿Cómo se redactan los requisitos ambientales del hardware RF aeroespacial?

Derive severidades, ejes, duraciones, estados, monitorización y criterios del ciclo de vida real y un límite de artículo explícito.

¿Qué incluye un paquete de cualificación y aceptación de hardware RF?

Reúna matriz, pedigrí, configuración, procedimientos, calibración, datos brutos, incertidumbre, desviaciones e identidad de entrega.

¿En qué cambia el presupuesto de aislamiento entre TDD y FDD?

FDD exige un presupuesto continuo de fuga simultánea; TDD añade estado y tiempo de conmutación, apagado y recuperación.

¿Cómo se calcula correctamente el margen de un enlace inalámbrico?

El margen es la diferencia entre el nivel recibido previsto y el nivel necesario para el criterio de servicio, en el mismo plano y sentido.

¿Cómo se dimensiona una fuente de PA RF por pico de corriente, ciclo de trabajo y transitorio?

Separar calentamiento medio y RMS del pulso, la pendiente, el inrush y el fallo, y verificar caída y recuperación en terminales.

¿Qué debe incluir el presupuesto RF de antena, LNA, filtro y cable GNSS?

Calcule en orden físico ganancia de antena, pérdida antes del LNA, ruido y ganancia, filtrado, cable, alimentación activa, adaptación, linealidad, rango receptor y margen frente a bloqueadores.

¿Cuánto rizado y ruido puede tolerar la alimentación de un amplificador RF?

No hay un límite universal; el espectro del rail se deriva del presupuesto RF y de la sensibilidad del amplificador en su punto real.

¿Qué datos térmicos se necesitan antes de elegir refrigeración por aire o líquido?

Definir calor, referencia de temperatura, pila de interfaz, condiciones de aire o líquido y respuesta a pérdida de refrigeración antes de comparar.

¿Qué debe especificarse para una antena RF móvil y su instalación coaxial?

Defina antena instalada, estructura, pasamuros, protección, ruta coaxial, planos RF, soporte y límites de sustitución.

¿Cómo se especifican transitorios, retornos y unión de chasis para hardware RF de transporte?

Defina los eventos en terminales con fuente y mazo, y verifique por separado retornos, blindajes y uniones de chasis.

¿En qué deben diferenciarse una prueba RF de P1dB y una de intermodulación de dos tonos?

P1dB es un barrido de compresión con un tono; la intermodulación usa dos tonos con separación y potencia por tono definidas para medir productos no lineales.

¿Qué evidencias de mantenibilidad y ciclo de vida deben acompañar al hardware RF móvil?

Entregue identidad instalada, límites de mantenimiento, aceptación, diagnóstico, repuestos y disparadores de reensayo controlados.

¿Cómo se adaptan las pruebas ambientales y EMC RF a ferrocarril, marítimo, carretera y aire?

Derive categoría, severidad, ejes, mazo, estados y criterios de la instalación exacta, no de una etiqueta de plataforma.

¿Qué interfaces de registro, tiempo y calibración debe incluir la especificación?

Se fijan datos, trigger, búfer, metadatos RF, referencias de tiempo y frecuencia, corrección de nivel, inyección, incertidumbre, almacenamiento y exportación.

¿Cómo se especifica el entorno de señales simultáneas de un receptor de monitorización?

Las señales débiles y fuertes se describen por frecuencia, forma, ancho, nivel, ciclo, tiempo, plano de inyección y resultado medible.

¿Cómo se fijan preselección, bloqueadores y límites de sobrecarga?

Cada estado de banda se prueba por rechazo, ganancia o atenuación, ruido, IP3 o compresión, escala completa, alarma y recuperación con señal útil simultánea.

¿Cómo se especifica la tolerancia de un receptor GNSS a bloqueadores e interferencias?

Defina forma de onda, frecuencia, banda, ciclo, plano de acoplamiento, señal útil, duración y degradación o recuperación medible en lugar de una etiqueta antiinterferencia.

¿Qué significa holdover en un sistema temporal disciplinado por GNSS?

Holdover es el rendimiento temporal o frecuencial limitado tras perder GNSS, definido por estado inicial, duración, ambiente, oscilador, historial de disciplina, error máximo y recuperación.

¿Cómo se verifican el retardo y el skew de una distribución PPS y 10 MHz?

Mida cada canal en su carga real separando retardo fijo calibrado, skew, deriva ambiental, nivel, flanco o fase e incertidumbre propia de la ruta.

¿Cómo se relacionan RBW, permanencia y cobertura de barrido?

La cobertura depende de span, ancho instantáneo, pasos o bins, RBW, asentamiento, proceso, permanencia, revisita y duración del evento.

Consulta técnica

Comparta su requisito RF

Describa el producto, las condiciones de funcionamiento y el contexto del proyecto. Nuestro equipo de ingeniería dirigirá su consulta al especialista adecuado.

Archivos adjuntosAdjunte planos, listas de materiales, especificaciones o archivos de medición. Hasta 5 archivos, 10 MB por archivo y 25 MB en total.
o arrástrelos aquíPDF, DOCX, XLSX, CSV, TXT, JPG, PNG, S1P y S2P
Normalmente revisado en un día laborableLa información del proyecto se trata de forma confidencial

¿Qué son los amplificadores RF y las cadenas de ganancia?

Un amplificador RF eleva o regula el nivel de señal en un punto definido de una ruta de recepción, transmisión o medida. La cadena puede incluir un amplificador de bajo ruido en la entrada, bloques de ganancia o etapas de ganancia variable para controlar el nivel, drivers y amplificadores de potencia antes del filtro, la red de alimentación, la carga o la antena. La función dentro del sistema determina la familia adecuada; la ganancia por sí sola no decide la selección.

¿Cómo se selecciona un amplificador RF?

Primero se fijan los planos de referencia de entrada y salida, la banda de trabajo y de guarda, los niveles mínimo y máximo de entrada, la potencia requerida, las pérdidas posteriores y la forma de onda CW, pulsada o modulada. Con esos datos se calcula la ganancia mínima y el margen admisible. Después se comparan ruido, linealidad, compresión, estabilidad, alimentación y comportamiento térmico bajo las mismas condiciones.

Posición en la cadenaObjetivo principalEvidencia de comparación
Entrada del receptorConservar sensibilidad y tolerar bloqueadoresFigura de ruido, ganancia, adaptación, OIP3 y estabilidad con frecuencia y temperatura
Driver o etapa regulableEntregar nivel controlado sin comprimir la etapa siguienteRango y planitud de ganancia, P1dB, polarización y respuesta de control
Etapa de potenciaCumplir potencia y calidad de señal en la cargaPotencia media y pico, back-off, EVM o ACPR, eficiencia y desadaptación

¿Qué especificaciones técnicas importan?

Frecuencia, ganancia y potencia deben leerse junto con frecuencia de ensayo, polarización, temperatura, carga, forma de onda y plano de medida. En recepción suelen dominar la figura de ruido y el comportamiento ante señales fuertes. En drivers y etapas de potencia hay que separar P1dB, potencia saturada, intermodulación, calidad de modulación y back-off de operación. Para pulsos se añaden ancho, repetición, ciclo de trabajo, caída y tiempos de conmutación. Corriente, protecciones, interfaces de mando y supervisión y temperatura de base completan el límite operativo.

¿Cómo evaluar a un proveedor o fabricante de amplificadores RF?

Los datos del modelo propuesto deben declarar las condiciones de prueba e incluir plano mecánico, conectores, lógica de control, protecciones e interfaz térmica. En compras repetitivas conviene acordar ensayos por unidad, registros de entrega, control de revisiones y estado del ciclo de vida. Así las ofertas pueden compararse y auditarse con criterios técnicos.

¿Cómo se prueban los amplificadores RF?

La verificación comienza con ganancia de pequeña señal, planitud, adaptación y estabilidad en banda y temperatura. La prueba de gran señal aplica la forma de onda del proyecto y mide potencia entregada, compresión, intermodulación o calidad de modulación en el punto de back-off previsto. Tensión, corriente y temperatura se registran a la vez. Si existe riesgo de desadaptación, se definen VSWR de fuente y carga, fases, duración y recuperación permitida.

  • Bandas de operación, guarda y supervivencia
  • Nivel de entrada, salida objetivo y pérdidas entre planos
  • Ganancia, planitud, tolerancia y rango de ajuste
  • Figura de ruido, P1dB, OIP3, EVM o ACPR según la función
  • Señal CW, pulsada o modulada y ciclo de trabajo
  • Alimentación, control, telemetría y protección
  • Refrigeración, montaje y límites térmicos
  • Pruebas de aceptación y documentos de entrega

Límite de selección y aprobación

Esta categoría organiza las familias de amplificadores y la evidencia necesaria para compararlas; no califica un modelo concreto. La aprobación final requiere resultados reproducibles en las condiciones de frecuencia, señal, carga, alimentación y temperatura del proyecto.
