Amplificadores RF MMIC

Los amplificadores RF MMIC integran etapas de ganancia de microondas en circuitos monolíticos para front ends, instrumentos y módulos compactos.

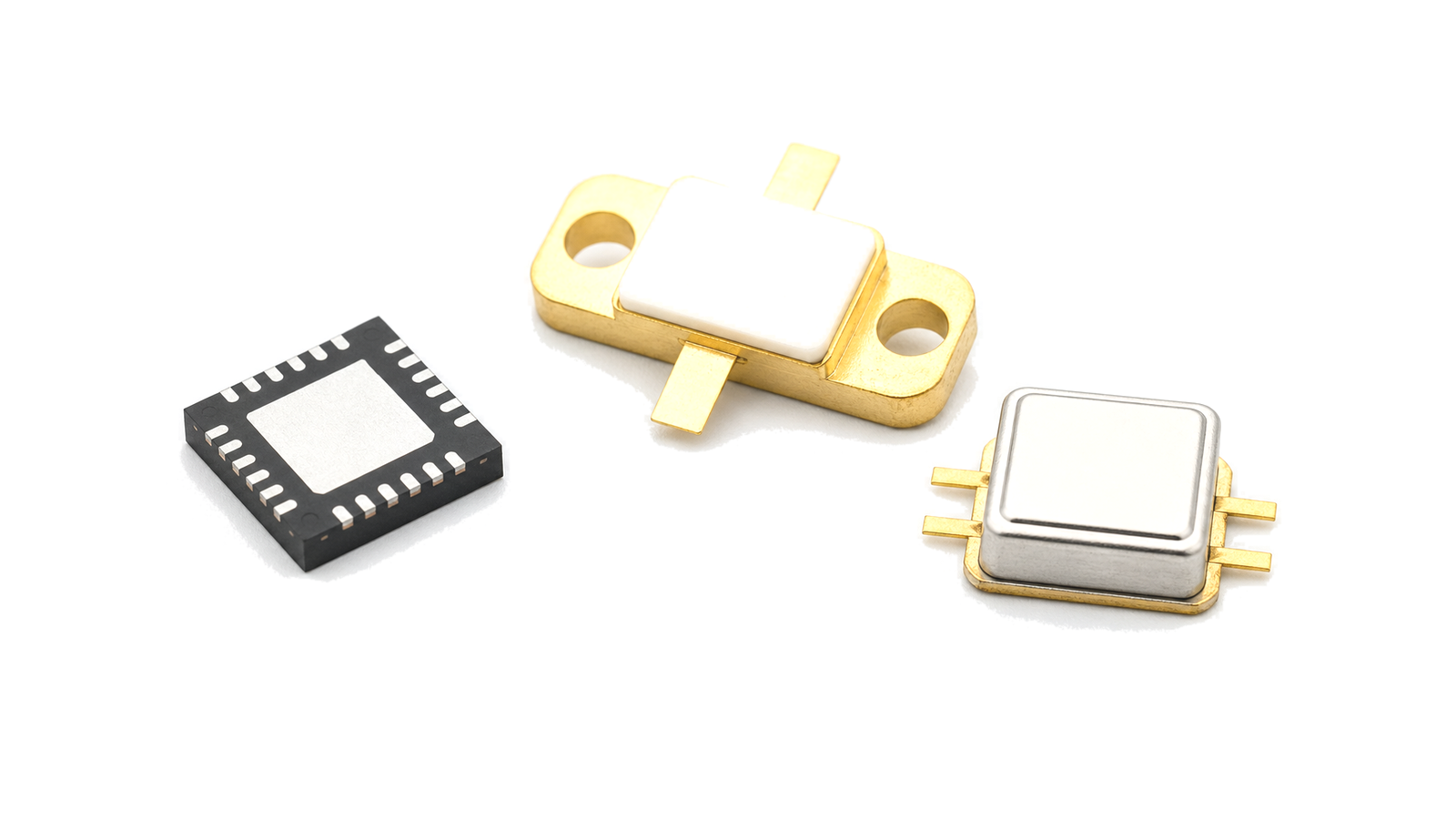

RF MMIC amplifier device for compact microwave gain stages

Artículos

FAQ

¿Cómo revisar parámetros S, planos de referencia y estabilidad de un IC RF o MMIC?

Confirme condiciones y planos del modelo, analice cargas creíbles y verifique red de bias, placa y fixture finales.

¿Cómo especificar encapsulado, PCB y térmica de un IC RF o MMIC?

Controle launch RF, exposed pad o brida, masa, vías, stack-up, montaje y calor, y calcule la unión desde disipación y temperatura reales.

¿Qué evidencia se requiere para manipular, montar y aceptar bare die RF MMIC?

Controle almacenamiento ESD, toma, attach, bonds, inspección, identidad del die y aceptación eléctrica ligada al lote.

¿Qué debe incluir una especificación de polarización y protección RF?

Defina rails, IDQ, secuencia de encendido/apagado, defaults, transitorios, protecciones y recuperación en el plano del dispositivo.

Consulta técnica

Comparta su requisito RF

Describa el producto, las condiciones de funcionamiento y el contexto del proyecto. Nuestro equipo de ingeniería dirigirá su consulta al especialista adecuado.

Archivos adjuntosAdjunte planos, listas de materiales, especificaciones o archivos de medición. Hasta 5 archivos, 10 MB por archivo y 25 MB en total.
o arrástrelos aquíPDF, DOCX, XLSX, CSV, TXT, JPG, PNG, S1P y S2P
Normalmente revisado en un día laborableLa información del proyecto se trata de forma confidencial

Amplificadores RF MMIC

Los amplificadores RF MMIC colocan una o varias etapas de ganancia de microondas en un circuito integrado monolítico. Se utilizan cuando el diseño necesita una huella compacta, comportamiento RF repetible y menos redes externas que una cadena discreta.

Uso típico

Aparecen en front ends de recepción, rutas driver, instrumentos de prueba, canales de antenas activas, módulos de microondas y ensamblajes RF integrados.

Datos técnicos

  • Rango de frecuencia, ganancia de pequeña señal, figura de ruido, P1dB, OIP3 y planitud de ganancia describen el comportamiento RF.
  • Polarización, corriente, encapsulado y pad térmico definen la integración en placa.
  • Parámetros S, adaptación recomendada y estabilidad acompañan el diseño del módulo.

Trate semiconductor, placa y plano de medida como una sola decisión

proveedor de Amplificadores RF MMIC / fabricante de Amplificadores RF MMIC
Gestione bare die, trazabilidad y cambios como interfaces Para bare die defina programa ESD, almacenamiento sellado, entorno seco o inerte tras apertura cuando proceda, limpieza, zona de toma, orientación, reverso, material/espesor de attach, curado, hilo o ribbon, geometría de bonds y ensayos visuales, pull o shear....
especificaciones técnicas de Amplificadores RF MMIC
Fije función, condiciones y clase de evidencia antes de comparar Defina primero el papel: bajo ruido, driver, potencia, conversión, conmutación, atenuación, fase, detección, síntesis, transceptor, protección o pasivo integrado....
selección de Amplificadores RF MMIC
Fije función, condiciones y clase de evidencia antes de comparar Defina primero el papel: bajo ruido, driver, potencia, conversión, conmutación, atenuación, fase, detección, síntesis, transceptor, protección o pasivo integrado....
pruebas y verificación de Amplificadores RF MMIC
Lleve el plano calibrado al DUT y verifique estados productivos Declare el plano de calibración de VNA, ruido, potencia, linealidad, ruido de fase o conmutación y todo lo que queda hasta el semiconductor. Caracterice mitades de fixture, launches, sondas, adaptadores, cables y bias....

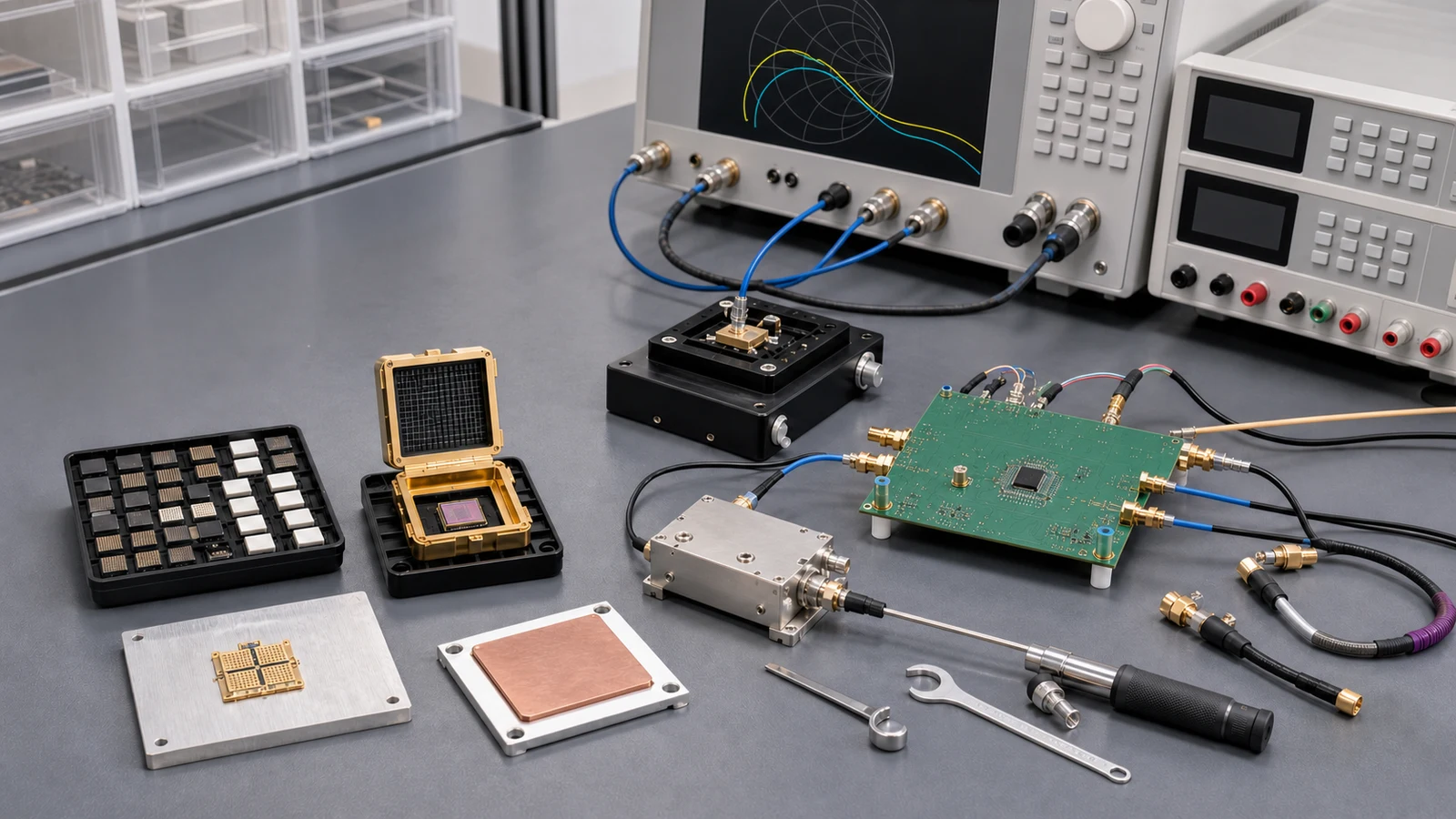

Cómo seleccionar y verificar circuitos RF, MMIC y semiconductores

Convierta una preselección en una decisión ejecutable controlando condiciones de hoja de datos, planos de referencia, estabilidad, polarización, protección, encapsulado, PCB, térmica, de-embedding y evidencia de aceptación.

Selección RF/MMIC, polarización, layout y verificación
