HF-Messgeräte, Signalquellen und Kalibrierung

HF-Messgeräte, Signalquellen und Kalibrierhardware erzeugen definierte Prüfsignale, Frequenz- und Leistungsreferenzen sowie rückführbare Messbedingungen.

ProjektanfrageProduktliste herunterladen
RF Instruments, Sources & Calibration

Kategorien

RF signal generator for test and measurement

HF-Signalgeneratoren

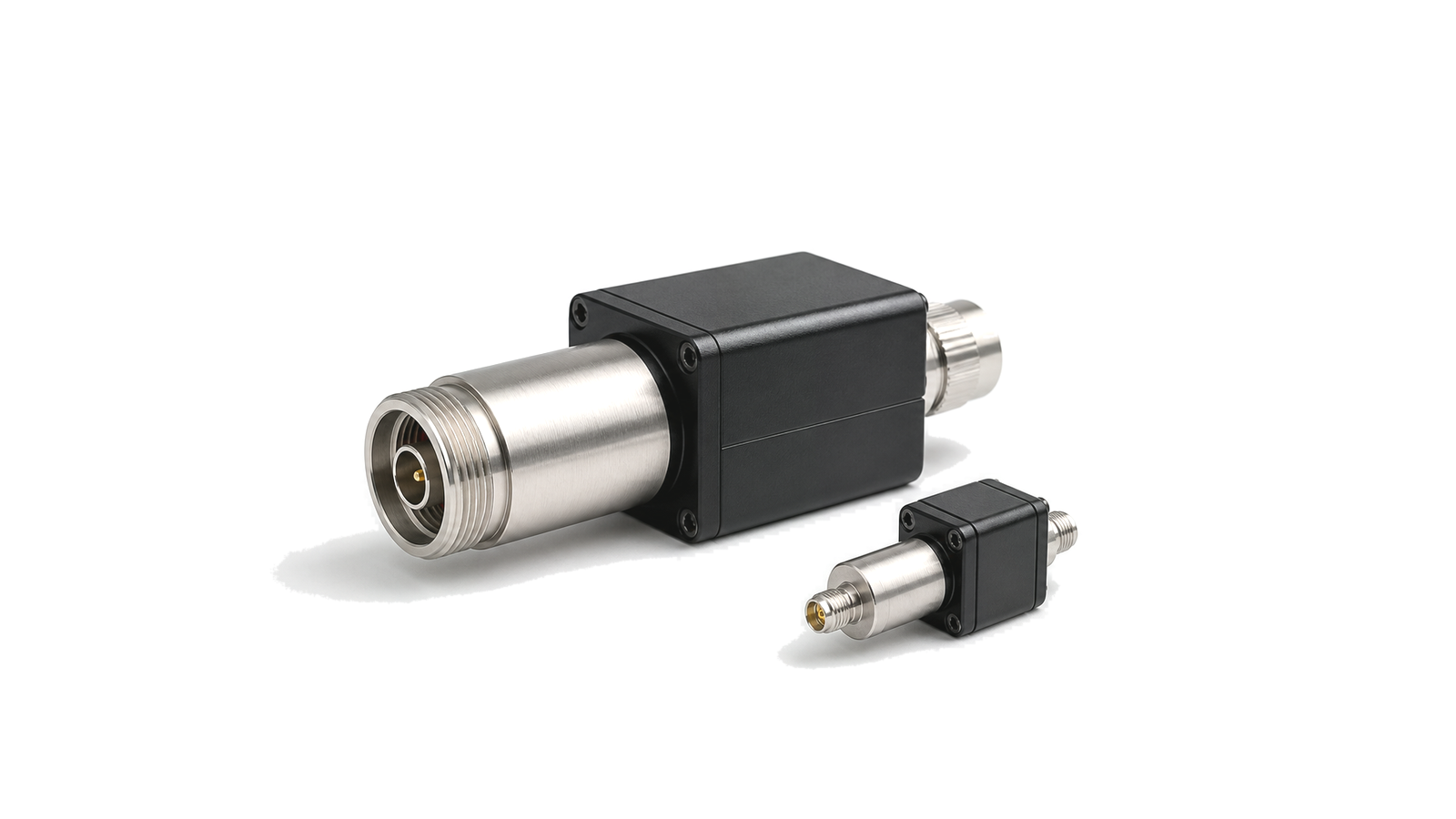

RF noise source for receiver and noise figure measurements

HF-Rauschquellen

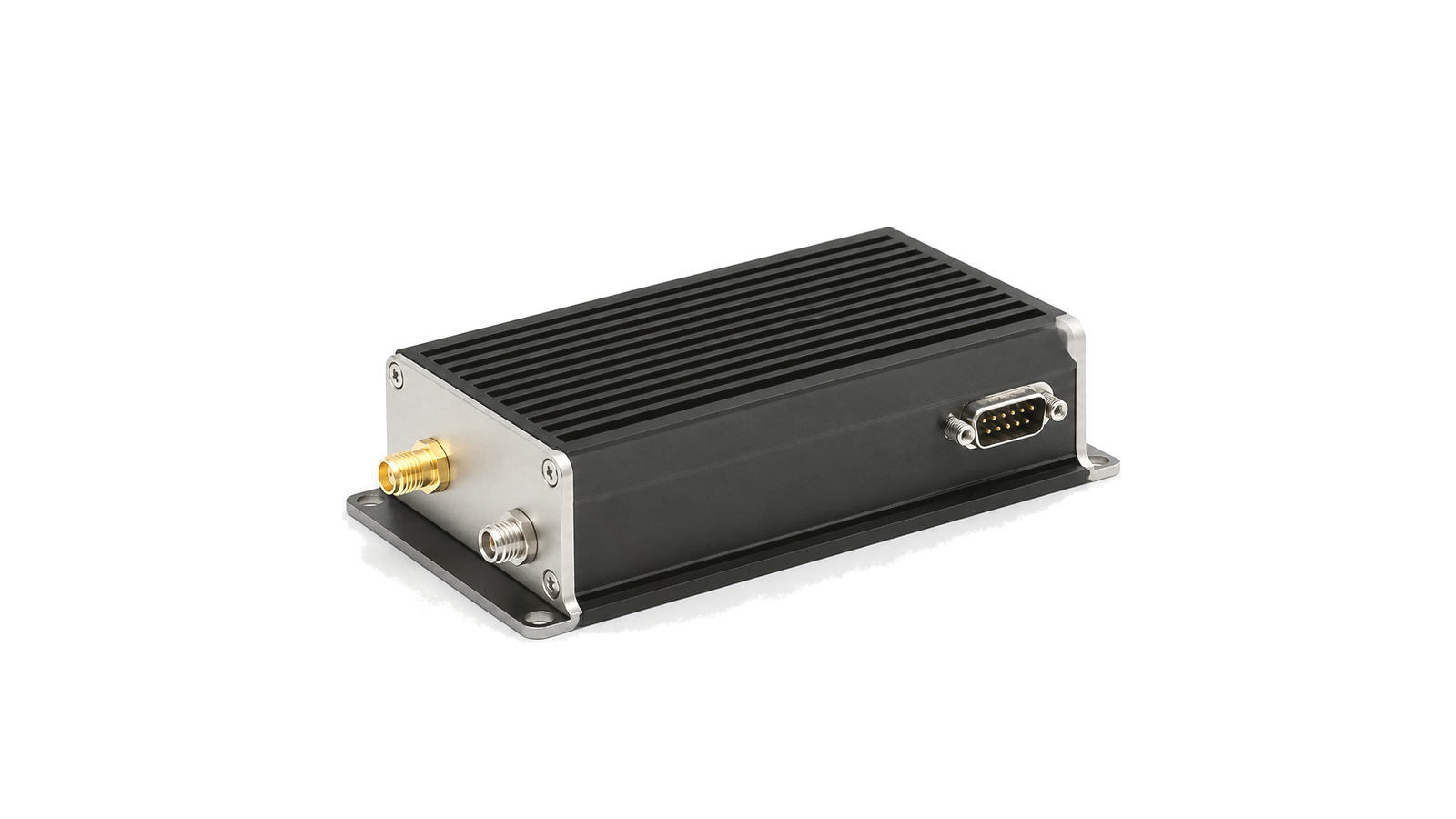

Synthesized RF source for agile frequency generation

Synthetisierte HF-Quellen

Frequency reference standard for RF measurement systems

Frequenzreferenzstandards

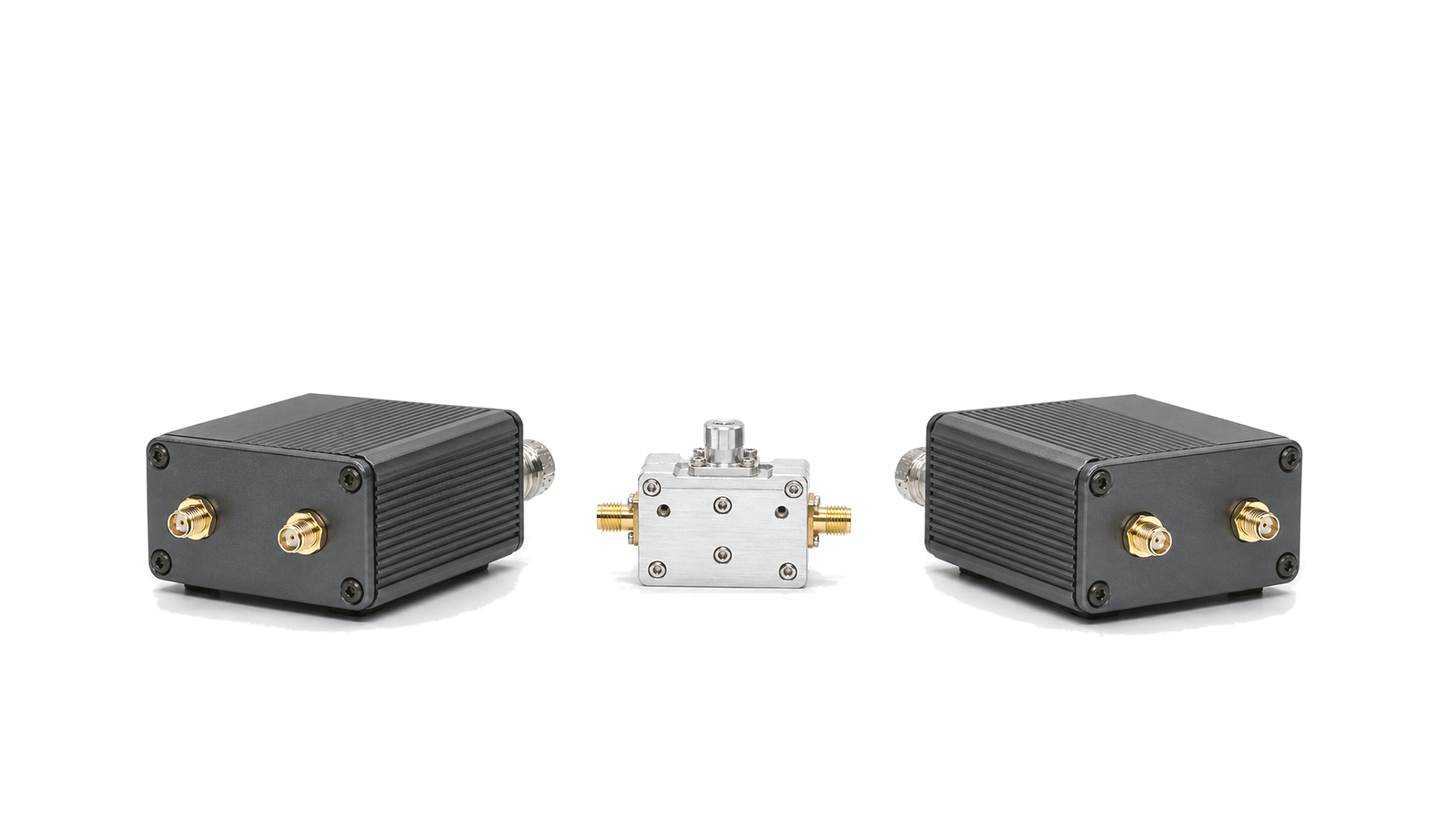

Phase noise test accessories for RF source measurement

Phasenrausch-Testzubehör

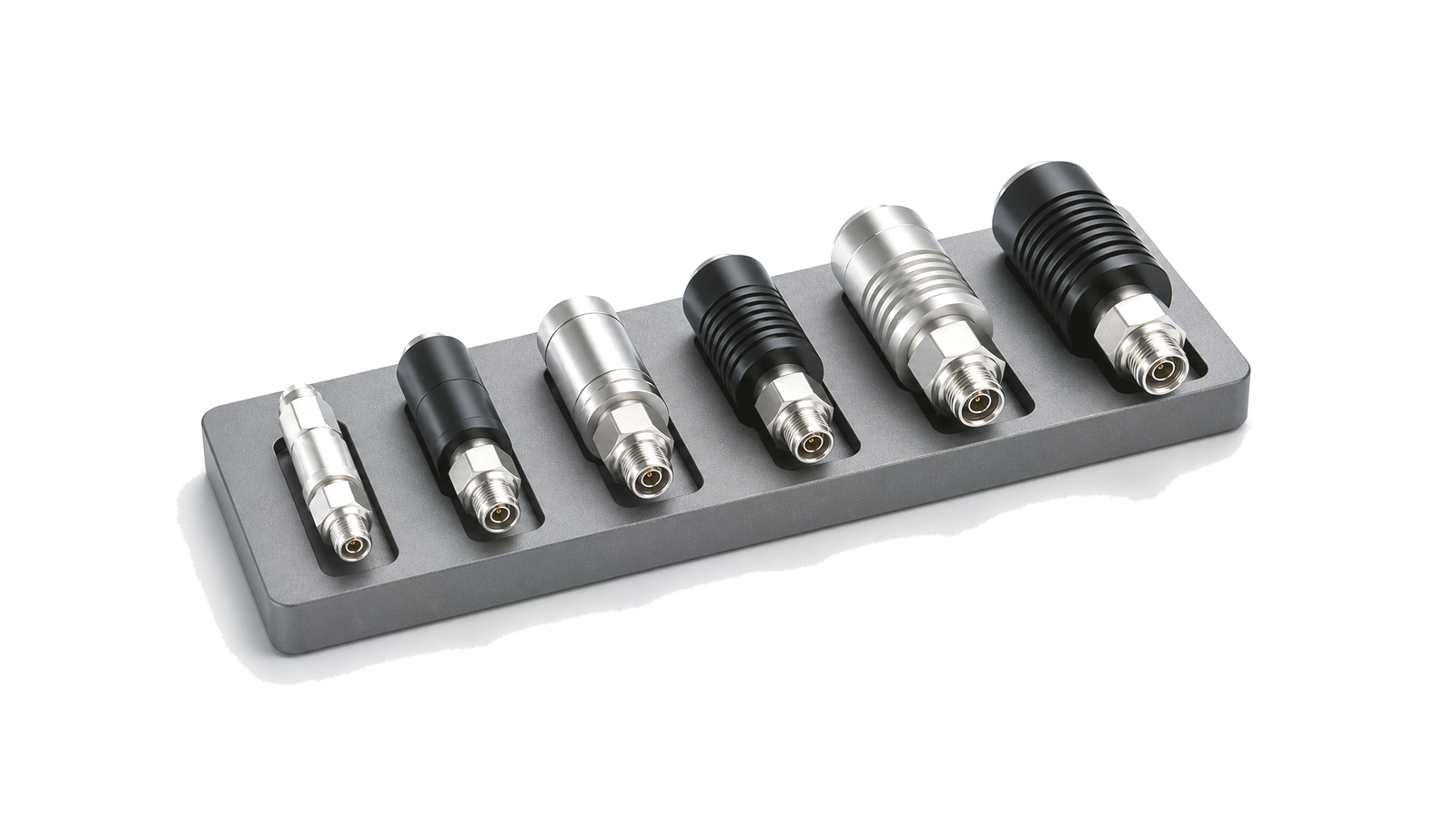

Calibrated attenuator set for RF level control

Kalibrierte Dämpfungssätze

Reference Distribution Units

HF Reference Distribution Units

Load Pull Accessories

HF-Load-Pull-Tuner und Zubehör

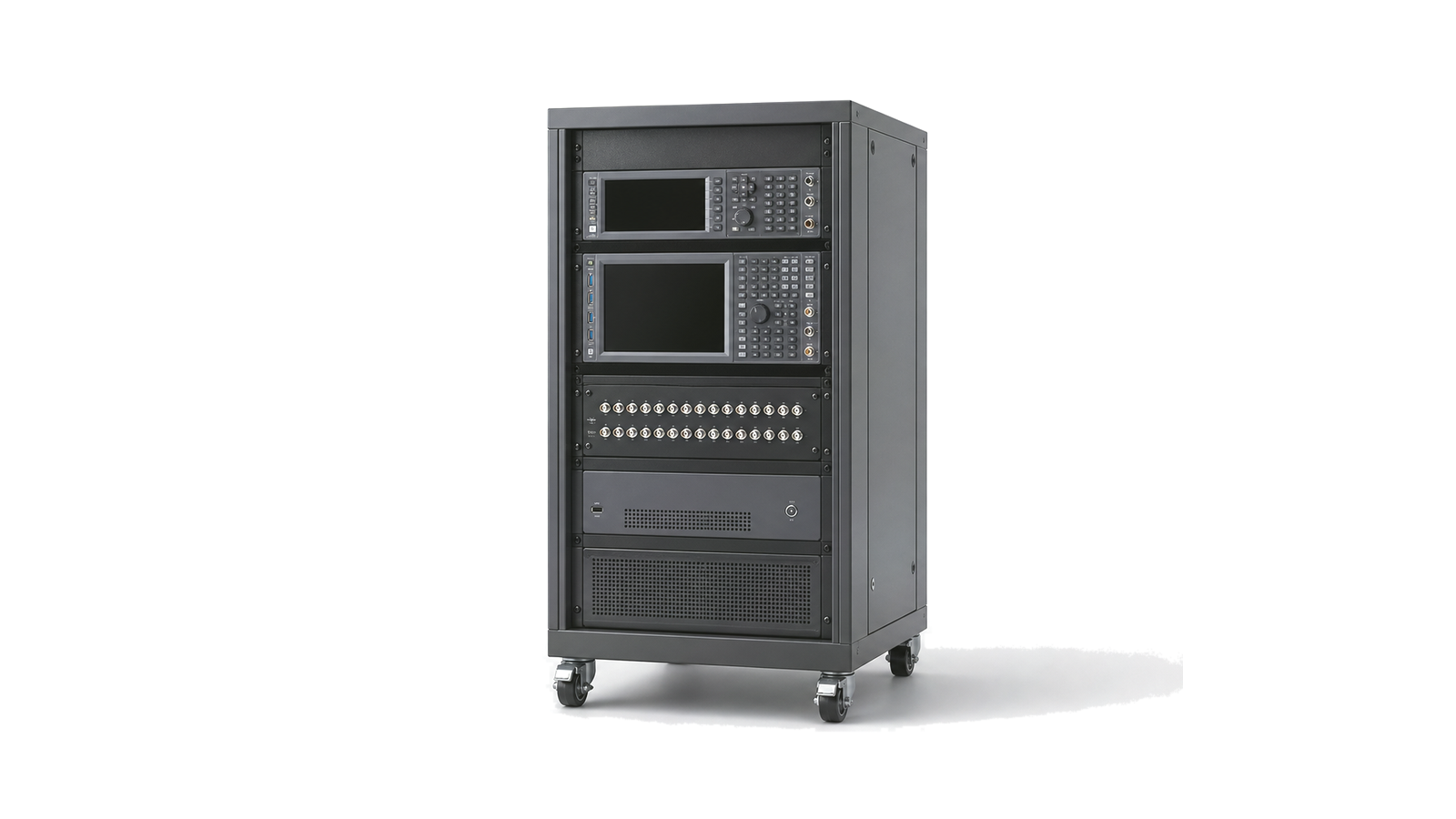

Automated RF Test Racks

Automatisierte HF-Test-Racks

Artikel

HF-Kalibrierstandards, Drehmomentschlüssel, Koaxleitungen und Zweitor-Vorrichtung für reproduzierbare Bauteilcharakterisierung
HF-MesstechnikSo entsteht ein HF-Charakterisierungsplan, den die Fertigung reproduzieren kann

Eine Messmethode, die DUT-Zustand, Referenzebenen, Stimulus, Kalibrierung, Empfängergrenzen, Unsicherheit, Designcharakterisierung und Fertigungsabnahme vor dem Vergleich der Daten festlegt.

Geöffneter RF-Synthesizer mit OCXO- und PLL-Baugruppen an Phasenrauschmessgeräten auf einem unbeaufsichtigten Messplatz
HF-SignalquellentechnikRF-Signalquellen richtig spezifizieren: Phasenrauschen, Störlinien, Einschwingen und Stabilität

Eine belastbare Vorgehensweise, um Frequenzbereich, spektrale Reinheit, Referenzstabilität, Umschaltverhalten und Phasenkohärenz in prüfbare Anforderungen an eine RF-Signalquelle zu übersetzen.

FAQ

Wie müssen sich HF-P1dB- und Zweiton-Intermodulationsmessungen unterscheiden?

P1dB ist ein Einton-Gain-Kompressionssweep; der Zweitontest misst Mischprodukte bei definiertem Tonabstand und Leistung je Ton. Beide beantworten unterschiedliche Fragen.

Was ist eine HF-Messreferenzebene und wann ist Fixture-De-Embedding erforderlich?

Die Referenzebene ist die elektrische Grenze, an der ein korrigierter Wert beansprucht wird; De-Embedding ist nur nötig, wenn ein charakterisiertes Fixture-Netz aus dem Ergebnis entfernt werden muss.

Gehören Schaltmatrix, Tastkopf und Vorrichtung innerhalb oder außerhalb der kalibrierten HF-Bezugsebene?

Hardware liegt nur dann innerhalb der korrigierten Ebene, wenn ihr vollständiger Pfadzustand kalibriert oder charakterisiert ist; sonst bleibt ihr Beitrag kontrollierter Teil des Ergebnisses.

Welche Daten und Rückführbarkeitsnachweise müssen einen HF-Kalibriersatz begleiten?

Physische Normale müssen mit Kitdefinition, Serienidentität, Koeffizientendateien, Kalibrierschein, Umgebung und Unsicherheitskette des Ergebnisses verbunden bleiben.

Macht eine gemeinsame Frequenzreferenz mehrere RF-Quellen phasenkohärent?

Eine gemeinsame Referenz gleicht die mittlere Frequenz an; deterministische relative Phase erfordert zusätzlich Trigger-, Teiler-, Pfad-, Retune- und Neustartkontrolle.

Wie oft ist ein HF-Messpfad mit Kontrollnormal zu prüfen oder neu zu kalibrieren?

Zeitintervalle und Ereignistrigger ergänzen sich; ein unabhängiges Kontrollnormal deckt Drift, Kabel- oder Steckerschaden, Schaltänderung und Vorrichtungsinstabilität zwischen Kalibrierungen auf.

Was bedeutet PLL-Einschwingzeit, und warum reicht Lock Detect nicht aus?

PLL-Einschwingzeit reicht vom definierten Störereignis bis der RF-Ausgang dauerhaft innerhalb der Frequenz-, Phasen-, Pegel- und Spektralgrenzen liegt.

Wann sind Phasenrausch-Einzelwerte und wann integrierter Jitter sinnvoll?

Phasenrauschmasken eignen sich für offsetabhängige RF-Effekte; integrierter Jitter ist nur mit festgelegtem Integrationsband und Zeitfehlerbudget aussagekräftig.

Wie werden Frequenzgenauigkeit, Temperaturstabilität, Alterung und Holdover spezifiziert?

Anfangsgenauigkeit, Temperatur, Alterung und Holdover sind getrennte Fehlerterme mit eigenem Zeitintervall, Warm-up, Umweltprofil und Referenzverlauf.

Technische Anfrage

Teilen Sie Ihre RF-Anforderung

Beschreiben Sie das Produkt, die Einsatzbedingungen und den Projektkontext. Unser Engineering-Team leitet Ihre Anfrage an den passenden Ansprechpartner weiter.

AnhängeFügen Sie Zeichnungen, Stücklisten, Spezifikationen oder Messdateien hinzu. Maximal 5 Dateien, je 10 MB und insgesamt 25 MB.
oder hierher ziehenPDF, DOCX, XLSX, CSV, TXT, JPG, PNG, S1P und S2P
In der Regel innerhalb eines Werktags geprüftProjektinformationen werden vertraulich behandelt

Wie werden HF-Messgeräte und Signalquellen ausgewählt?

Ausgangspunkt sind Messaufgabe und geforderte Unsicherheit an der Bezugsebene des Prüflings, nicht allein maximale Frequenz oder Ausgangsleistung. Die Familie umfasst Signalgeneratoren, Rausch- und Referenzquellen, synthetisierte Quellen, Zubehör für Phasenrauschmessungen, Referenzverteilung, kalibrierte Dämpfung und quellenseitige Kalibrierhardware. Lasten, Sonden, Prüfvorrichtungen und allgemeines HF-Testzubehör bleiben der Testhardware zugeordnet.

Prüfung in Quellenanforderungen übersetzen

Festzulegen sind Träger- und Offsetfrequenzbereich, nutzbarer Pegel am Prüfling, Modulations- oder Pulsbandbreite, Umschaltzeit, Harmonische, diskrete Nebenwellen, Breitband- und Phasenrauschen. Blockertests, Mischerprüfung, Oszillatorersatz und Mehrkanal-Phasenmessung verlangen unterschiedliche Reinheit und Synchronität.

Genauigkeit an der Prüflingsebene aufbauen

Die Pegelgenauigkeit am Geräteanschluss ist nicht die Unsicherheit nach Kabeln, Adaptern, Dämpfern, Schaltern und Fehlanpassung. Kalibrierebene, Korrekturdaten, Steckverbinderzustand, Warmlauf, Referenzverriegelung und Intervall werden dokumentiert. Für den tatsächlichen DUT-Pegel kann ein rückführbarer Leistungsmesser erforderlich sein.

Wiederholbarkeit, Automatisierung und Rückführbarkeit prüfen

Trigger- und Taktschnittstellen, kohärenter Mehrgerätebetrieb, Listen- und Sweepmodus, Einschwingen, Fernsteuerung, Protokollierung und Wiederanlauf werden geprüft. Der Abnahmenachweis nennt Konfiguration, Optionen, Firmware, Normale, Kalibrierstatus und Unsicherheitsbudget des vorgesehenen Aufbaus.

  • Messaufgabe sowie Träger- und Offsetfrequenz
  • Pegelbereich, Genauigkeit und Fehlanpassung an der DUT-Ebene
  • Phasenrauschen, Nebenwellen, Harmonische und Breitbandrauschen
  • Modulation, Puls, Sweep, Umschalten und Einschwingen
  • Referenz, Trigger, Phasenkohärenz und Automation
  • Kalibrierebene, Normale, Unsicherheit, Intervall und Nachweise

Abnahmegrenze

Abgenommen werden konfigurierte Quelle und kompletter Signalweg nach dem realen Prüfverfahren. Ein gültiger Kalibrierschein belegt nicht, dass Kabel, Schalter, Fehlanpassung, Phasenrauschen und Korrekturen die Unsicherheit am Prüfling erfüllen.
