HF-Signalquellentechnik

RF-Signalquellen richtig spezifizieren: Phasenrauschen, Störlinien, Einschwingen und Stabilität

Eine belastbare Vorgehensweise, um Frequenzbereich, spektrale Reinheit, Referenzstabilität, Umschaltverhalten und Phasenkohärenz in prüfbare Anforderungen an eine RF-Signalquelle zu übersetzen.

Veröffentlicht
Lesezeit
5 Min.

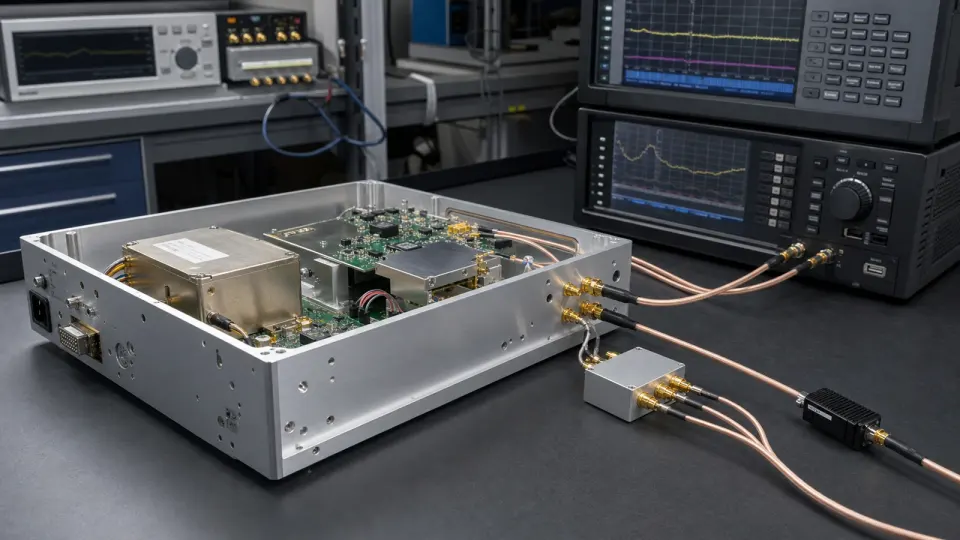

Geöffneter RF-Synthesizer mit OCXO- und PLL-Baugruppen an Phasenrauschmessgeräten auf einem unbeaufsichtigten Messplatz

Die Quelle am Systemübergang festlegen

Entscheidend ist nicht, ob ein Datenblatt einen niedrigen Einzelwert zeigt, sondern ob Träger, Pegel, Spektrum und Zeitverhalten am vereinbarten Ausgang unter den realen Bedingungen passen. Deshalb gehören Steckverbinder, 50-Ohm-Last, Kabelzustand, Ausgangspegel, Frequenz, Temperatur, Versorgung, interne oder externe Referenz und Steuermodus in die Spezifikation.

Zuerst die Anwendung, dann die Architektur

Eine feste Referenz, ein abstimmbarer Lokaloszillator, eine kohärente Radarquelle und ein Generator für Substitutionsmessungen können dieselbe Mittenfrequenz besitzen und dennoch verschiedene Anforderungen haben. Vor der Auswahl von XO, TCXO, OCXO, VCO, PLL oder Direktsynthese werden Frequenzfenster, verbotene Bereiche, Raster, Sprungfolgen, simultane Kanäle, Modulation und Mute-Zustände eingefroren.

Der Ausgangspegel braucht Bereich, Genauigkeit, Ebenheit, Oberwellen, Kompressionsreserve und Einschwinggrenze. Bei externer Referenz sind Frequenz, Pegel, Signalform, Impedanz, Phasenrauschprofil und Verhalten bei Referenzverlust anzugeben. Eine Fehlanpassung oder rücklaufende Leistung kann Pegel, Pulling und Störlinien verändern und darf nicht erst in der Integration auftauchen.

AnforderungsblockPrüfbare AngabenAusschlusskriterium
Träger und AusgangBereiche, Raster, Pegel, Ebenheit, Signalform, Last und ReferenzebeneNur typische Werte ohne Last- und Genauigkeitsbedingungen
Spektrale ReinheitPhasenrauschmaske, Oberwellen, Störlinien, Subharmonische und RauschbodenEin günstiger Offsetwert ersetzt das gesamte Spektrum
StabilitätAnfangsfehler, Temperatur, Versorgung, Last, Alterung, Aufwärmen und HoldoverAlle Einflüsse werden in einem ppm-Wert versteckt
UmschaltenStartsignal, Sprung, Fehlerband, Beobachtungsbandbreite und FristLock Detect wird ohne RF-Messung als eingeschwungen gewertet
KohärenzReferenz, Trigger, Phasenwiederholbarkeit, Drift, Retune und NeustartGemeinsame Frequenz wird mit deterministischer Phase gleichgesetzt

Phasenrauschen als Maske statt als Werbewert

Ein SSB-Phasenrauschwert benötigt Trägerfrequenz, Offset, Ausgangspegel und Betriebsart. Nahes Rauschen beeinflusst unter anderem kohärente Integration, Dopplerauflösung und reziprokes Mischen; weiter entferntes Rauschen kann in Demodulations- oder Wandlerbandbreiten fallen. Eine Grenzmaske muss genau die Offsetbereiche abdecken, in denen das System empfindlich ist.

Plots sind nur vergleichbar, wenn Referenz, Träger, Modus und Eigenrauschen des Messplatzes bekannt sind. Bei Frequenzvervielfachung steigt die Phasenabweichung in dem von der Referenz dominierten Bereich näherungsweise um 20 log10 des Faktors. Im PLL-Ausgang überlagern sich Referenz, PFD/Teiler, Schleifenfilter und VCO abhängig von der Offsetfrequenz.

Rechenkontrolle: integriertes Phasenrauschen in Zeitjitter

Beträgt das integrierte einseitige Phasenrauschen im vereinbarten Band -60 dBc, ergibt die Kleinwinkelnäherung eine RMS-Phasenabweichung von sqrt(2 × 10-6) = 0,001414 rad. Bei 100 MHz sind das ungefähr 2,25 ps RMS. Ohne untere und obere Integrationsgrenze und ohne Regel zum Umgang mit diskreten Störlinien ist dieser Jitterwert nicht übertragbar.

Textfreie technische Darstellung von Phasenrauschmaske, Spurious, Referenz-PLL-Kette, Drift und Einschwinghülle
Offsetmaske, deterministische Linien, Quellenarchitektur, Langzeitdrift und Einschwingen bilden gemeinsam den Abnahmevertrag.

Zufälliges Rauschen und deterministische Linien trennen

Oberwellen liegen bei ganzzahligen Vielfachen. Nicht harmonische Störlinien können aus Referenz, PFD, Fractional-N-Verfahren, DDS-Bildern, Versorgungen, Digitalkopplung oder Mischprodukten entstehen. Für jede Suche gehören Frequenzspanne, RBW, Detektor, Mittelung, Pegelzustand und Referenzmodus in den Prüfplan. Ein sauberer Nahbereich sagt nichts über das breite Ausgangsspektrum.

Abstimmbare Quellen werden über eine Matrix aus Träger, Pegel, Temperatur und Referenzmodus geprüft. Treibt die Quelle einen Mischer, muss die Spurensuche zum realen RF/LO/IF-Plan passen. Bei Abtasttakten zählen Integrationsband und deterministische Produkte, die in das Nutzband aliasen.

Genauigkeit, Temperatur, Alterung und Holdover getrennt budgetieren

Die Anfangsgenauigkeit gilt nach definierter Aufwärmzeit und Kalibrierung. Temperaturstabilität benötigt ein Profil und eine Änderungsrate. Alterung benötigt ein Zeitintervall; das erste Jahr kann sich von späteren Jahren unterscheiden. Versorgung, Last, Vibration und Retrace nach einer Unterbrechung sind zusätzliche Einflüsse. Holdover beginnt beim Ausfall der Referenz und hängt von vorheriger Einregelung und Umgebung ab.

Für Präzisionszeit ist das Beobachtungsintervall samt Statistik, etwa Allan-Abweichung, festzulegen. Für viele RF-Geräte ist dagegen ein maximaler Frequenzfehler über Temperatur und Nutzungszeit die bessere Annahmegrenze. Die Kennzahl wird so gewählt, dass das Systembudget geschlossen wird, nicht so, dass die Zahl möglichst klein wirkt.

Einschwingen am störenden Ereignis messen

Ein Frequenzsprung kann Frequenz, Phase, Pegel, Störlinien und Modulation gleichzeitig verändern. Der Start ist klar zu benennen: Befehl, Trigger, Referenzwechsel, Pegelsprung oder Mute-Freigabe. Fertig ist der Vorgang erst, wenn der RF-Ausgang innerhalb der geforderten Frequenz-, Phasen- und Pegelbänder bleibt und die Spektralgrenzen wieder erfüllt.

Ein internes Lock-Signal kann früher erscheinen. Deshalb werden kleine und große Sprünge, Bandwechsel, Referenzwiederkehr, Kaltstart und Temperaturgrenzen erfasst. Öffnet ein Empfänger unmittelbar nach einem Hop, gilt genau dieses Zeitfenster und nicht eine komfortable spätere Messung.

Phasenkohärenz nach dem zu überstehenden Ereignis definieren

Eine gemeinsame 10-MHz-Referenz gleicht die mittlere Frequenz an, aber nicht automatisch Kabelverzögerung, Teilerzustand, Triggerlatenz oder Phase nach dem Abstimmen. Das Projekt muss zwischen Drift während eines Dwells, deterministischer Phase nach Trigger, Wiederholbarkeit nach Retune, Relock und Neustart unterscheiden.

Mehrkanalprüfungen erfassen Referenz- und Triggerverteilung, elektrische Kabellängen, Restdrift und Kalibrierintervall. Eine einmal manuell ausgerichtete Anordnung ist kein Nachweis für automatisches Beamforming, MIMO, Radar oder kohärente Messtechnik.

Prüfen, ohne den Messboden zu verbergen

  1. Referenz-, Ausgangs-, Verteil- und Lastreferenzebenen zeichnen.
  2. Träger, Pegel, Modus, Versorgung, Temperatur und Last festschreiben.
  3. Phasenrauschmaske mit Messboden und Rohkurven erfassen.
  4. Oberwellen, Störlinien und Breitbandrauschen über die Abstimmatrix suchen.
  5. Aufwärmen, Temperatur, Alterung und Referenzverlust profilieren.
  6. Schalttransienten vom realen Steuerereignis aus aufzeichnen.
  7. Mehrkanalphase nach Retune, Relock und Neustart wiederholen.
  8. Kalibrierung, Unsicherheit, Einstellungen und Rohdaten archivieren.

Typische Fehler in Quellenspezifikationen

  • Phasenrauschen ohne Träger, Offset, Pegel und Betriebsart
  • Jitter ohne Integrationsgrenzen und Behandlung diskreter Linien
  • Ein ppm-Wert für Anfangsfehler, Temperatur, Alterung und Holdover
  • Lock Detect als Ersatz für gemessenes RF-Einschwingen
  • Gemeinsame Referenz als Beweis deterministischer Phase
  • Prüfung nur einer Frequenz trotz Band- oder Teilerwechsel
  • Ignorieren von Fehlanpassung, Rückleistung, Kabelphase und Versorgungsrauschen
  • Messwert ohne Abstand zum Eigenrauschen des Analysators

Mindestangaben für eine RF-Signalquellen-Anfrage

  • Frequenzbereiche, verbotene Bänder, Raster, Sprungfolge und Kanalzahl
  • Ausgangspegel, Genauigkeit, Ebenheit, Last, VSWR und Rückleistung
  • Phasenrauschgrenzen nach Träger und Offset sowie Jitter-Integrationsband
  • Oberwellen, nicht harmonische Linien, Subharmonische und Rauschboden
  • Anfangsgenauigkeit, Aufwärmen, Temperatur, Alterung, Vibration und Holdover
  • Starttrigger, Sprung, Fehlerband, Frist und Verweilzeit
  • Externe Referenz, Trigger, Verlustverhalten und Kohärenzdefinition
  • Messreferenzebene, Kalibrierung, Unsicherheit, Rohdaten und Annahmematrix
