Phasenrausch-Testzubehör

Phasenrausch-Testzubehör unterstützt Messungen der spektralen Reinheit an Oszillatoren, Synthesizern und Signalquellen und hält Referenz-, Träger- und Messpfade stabil.

ProjektanfrageProduktliste herunterladen

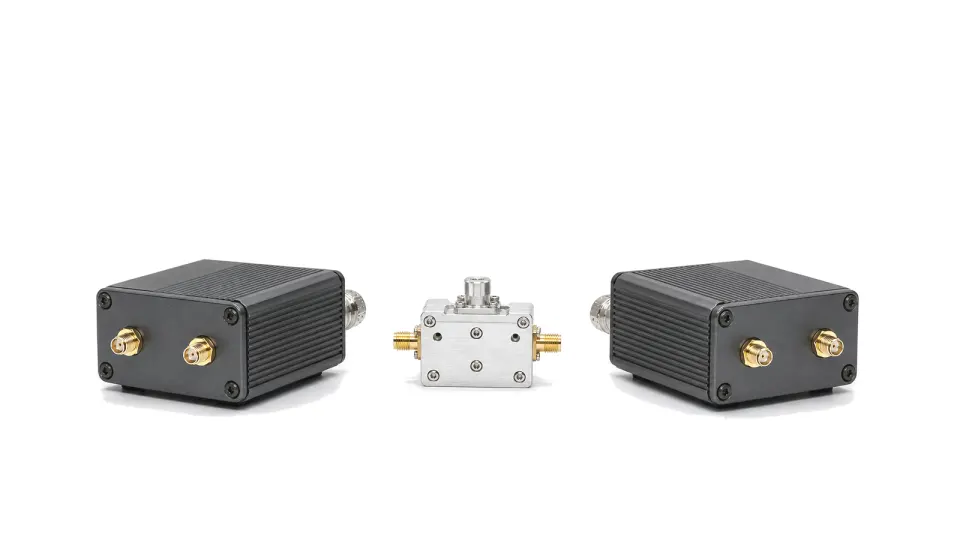

Phase noise test accessories for RF source measurement

Artikel

Geöffneter RF-Synthesizer mit OCXO- und PLL-Baugruppen an Phasenrauschmessgeräten auf einem unbeaufsichtigten Messplatz
HF-SignalquellentechnikRF-Signalquellen richtig spezifizieren: Phasenrauschen, Störlinien, Einschwingen und Stabilität

Eine belastbare Vorgehensweise, um Frequenzbereich, spektrale Reinheit, Referenzstabilität, Umschaltverhalten und Phasenkohärenz in prüfbare Anforderungen an eine RF-Signalquelle zu übersetzen.

FAQ

Wann sind Phasenrausch-Einzelwerte und wann integrierter Jitter sinnvoll?

Phasenrauschmasken eignen sich für offsetabhängige RF-Effekte; integrierter Jitter ist nur mit festgelegtem Integrationsband und Zeitfehlerbudget aussagekräftig.

Was ist eine HF-Messreferenzebene und wann ist Fixture-De-Embedding erforderlich?

Die Referenzebene ist die elektrische Grenze, an der ein korrigierter Wert beansprucht wird; De-Embedding ist nur nötig, wenn ein charakterisiertes Fixture-Netz aus dem Ergebnis entfernt werden muss.

Welche Daten und Rückführbarkeitsnachweise müssen einen HF-Kalibriersatz begleiten?

Physische Normale müssen mit Kitdefinition, Serienidentität, Koeffizientendateien, Kalibrierschein, Umgebung und Unsicherheitskette des Ergebnisses verbunden bleiben.

Technische Anfrage

Teilen Sie Ihre RF-Anforderung

Beschreiben Sie das Produkt, die Einsatzbedingungen und den Projektkontext. Unser Engineering-Team leitet Ihre Anfrage an den passenden Ansprechpartner weiter.

AnhängeFügen Sie Zeichnungen, Stücklisten, Spezifikationen oder Messdateien hinzu. Maximal 5 Dateien, je 10 MB und insgesamt 25 MB.
oder hierher ziehenPDF, DOCX, XLSX, CSV, TXT, JPG, PNG, S1P und S2P
In der Regel innerhalb eines Werktags geprüftProjektinformationen werden vertraulich behandelt

Phasenrausch-Testzubehör

Phasenrausch-Testzubehör unterstützt Messungen der spektralen Reinheit an Oszillatoren, Synthesizern und Signalquellen und hält Referenz-, Träger- und Messpfade stabil.

Messaufgabe

Das Zubehör wird rund um Phasenrauschanalysatoren, Referenzquellen, Oszillatoren und Synthesizer eingesetzt, wenn der Messpfad möglichst wenig eigenes Rauschen hinzufügen darf.

Wichtige Daten

Relevant sind Trägerfrequenzbereich, Offsetfrequenzbereich, Eigenphasenrauschen, Einfügedämpfung, Isolation, Referenzeingang, Anschluss und Kalibrierhinweise.

Was umfasst der Bereich Phasenrausch-Testzubehör?

Phasenrausch-Testzubehör unterstützt Messungen der spektralen Reinheit an Oszillatoren, Synthesizern und Signalquellen und hält Referenz-, Träger- und Messpfade stabil.

Wie wählt man Hardware im Bereich Phasenrausch-Testzubehör aus?

Eine belastbare Vorgehensweise, um Frequenzbereich, spektrale Reinheit, Referenzstabilität, Umschaltverhalten und Phasenkohärenz in prüfbare Anforderungen an eine RF-Signalquelle zu übersetzen.

  • Die Quelle am Systemübergang festlegen
  • Zuerst die Anwendung, dann die Architektur
  • Phasenrauschen als Maske statt als Werbewert

Welche technischen Daten sind bei der Bewertung von Phasenrausch-Testzubehör wichtig?

Relevant sind Trägerfrequenzbereich, Offsetfrequenzbereich, Eigenphasenrauschen, Einfügedämpfung, Isolation, Referenzeingang, Anschluss und Kalibrierhinweise.

Wie wird Hardware im Bereich Phasenrausch-Testzubehör geprüft und verifiziert?

Eine RF-Signalquelle wird an einer benannten Ausgangsreferenzebene und unter festgelegter Last, Leistung, Temperatur, Versorgung und Betriebsart spezifiziert. Benötigt werden Frequenzbereiche und Schrittweite, ein Phasenrausch-Grenzverlauf über die systemrelevanten Offsetbereiche, Grenzen für Oberwellen und nicht harmonische Störlinien, getrennte Budgets für Anfangsabweichung, Temperatur und Alterung sowie eine messbare Definition des Einschwingens. Ein gemeinsamer Referenztakt oder ein gesetztes Lock-Flag beweist weder Phasenkohärenz noch ein nutzbares Ausgangssignal.

RF-Signalquellen richtig spezifizieren: Phasenrauschen, Störlinien, Einschwingen und Stabilität
