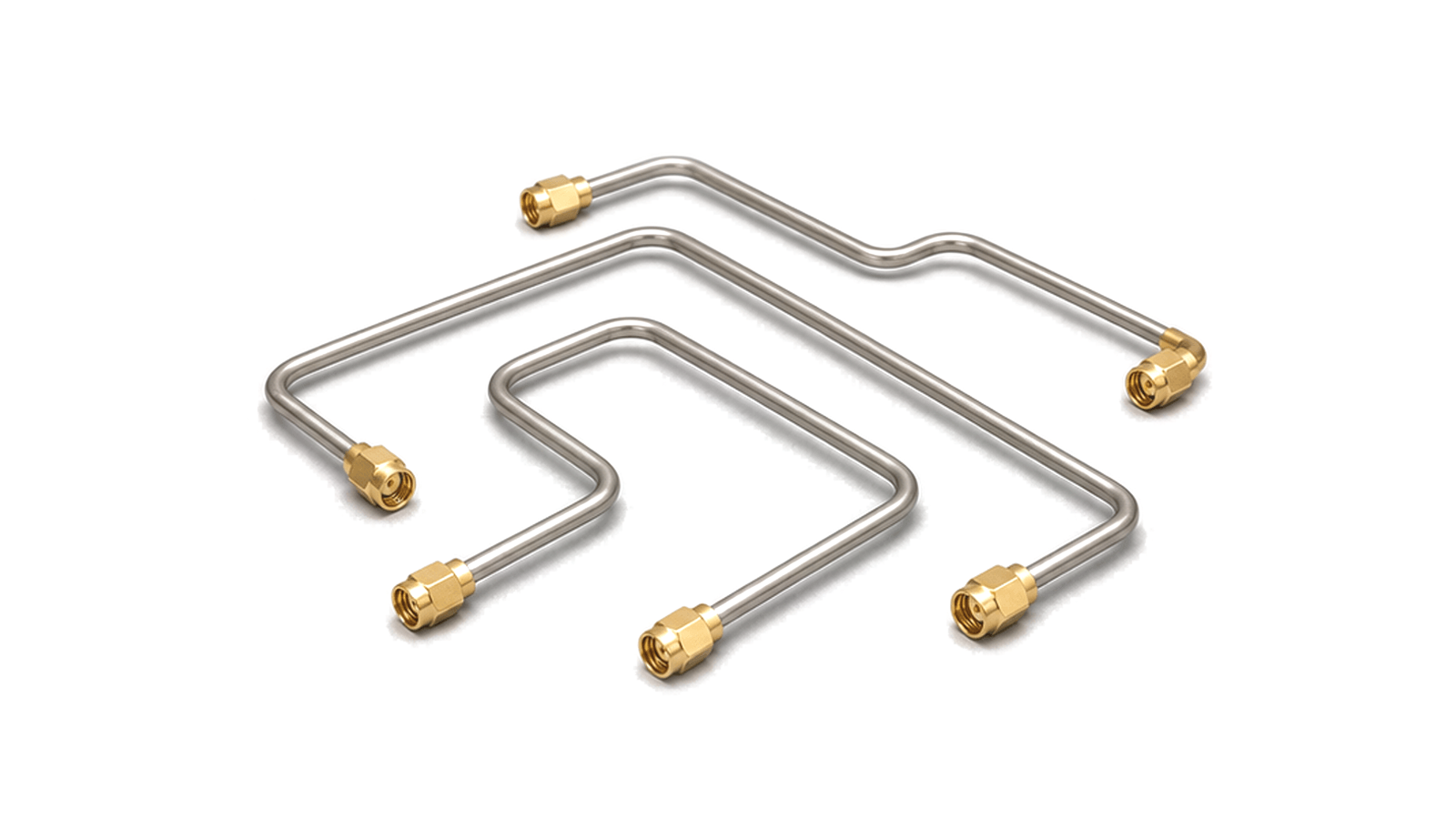

كابلات RF شبه صلبة

كيف تُختار الأجهزة ضمن فئة كابلات RF شبه صلبة؟

منهج عملي لتحديد تجميع محوري كامل للترددات الراديوية أو الميكروويف عبر المستويات المرجعية والفقد والقدرة والطور والتأخير والتدريع والانحناء والموصلات والبيئة وبيانات القبول.

• ثبّت شبكة المنفذين كاملة قبل مقارنة أنواع الكابلات
• ابدأ بوظيفة التجميع وتركيبه وحركته الفعلية
• حدّد نطاقا مستمرا ومستويين مرجعيين واضحين

ما المواصفات المهمة عند تقييم كابلات RF شبه صلبة؟

تشمل البيانات القطر ومادة الموصل الخارجي والعازل ونوع الموصل ونطاق التردد وفقد الإدخال وفقد الرجوع أو VSWR والتدريع ونصف قطر الانحناء الأدنى والطول المشكل وتكرارية الطور ونطاق الحرارة.

كيف تُختبر الأجهزة ضمن فئة كابلات RF شبه صلبة ويُتحقق من أدائها؟

يجب تحديد تجميع الكابل المحوري RF باعتباره شبكة مادية ذات منفذين وتكوين ثابت. ثبّت واجهتي التوصيل ونوع الموصل واتجاهه، والطول وسماحيته، ومسار التركيب، والحد الأدنى لنصف قطر الانحناء الساكن والمتحرك، والنطاق المستمر، والمعاوقة المرجعية، وفقد الإدخال والانعكاس، والقدرة المتوسطة والذروية، وثبات الطور أو التأخير، والتدريع، ودرجة الحرارة والبيئة. ويجب أن تحدد خطة القبول أيضا مستويي المعايرة وعزم الربط والتهيئة المسبقة وتسلسل الانحناء والحرارة وعدم اليقين وحدود النجاح والبيانات المركبة المحفوظة.

كيفية تحديد تجميع كابل محوري RF: الفقد وVSWR والقدرة وثبات الطور وعمر الانحناء
