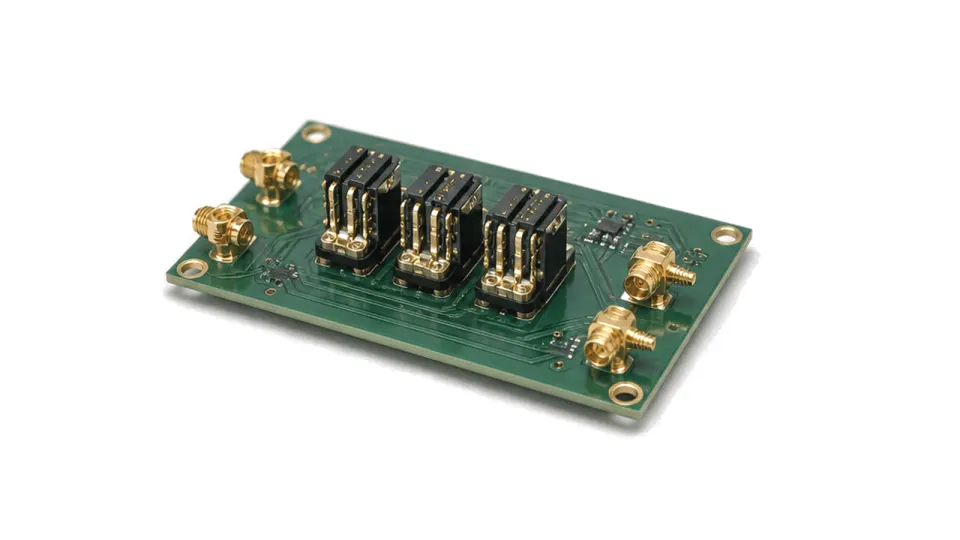

ما موصل RF بين اللوحات؟
يوفر موصل RF بين اللوحات انتقالاً محورياً قابلاً للتكرار بين لوحتي دوائر مطبوعة من دون كابل وسيط. ويستخدم في الوحدات الراديوية المكدسة والكتل القابلة للاستبدال وإلكترونيات المصفوفات ومعدات الاختبار القابلة للصيانة.
التفاوت الميكانيكي جزء من أداء RF
يحدد الارتفاع الاسمي والمضغوط، والحركة المحورية، والإزاحة الشعاعية، والميل، وتسلسل التعشيق نافذة التلامس. يستوعب التعشيق الأعمى خطأ موضع أكبر، بينما تتطلب الواجهات المصغرة الصلبة مراجع تثبيت وتجميع أدق.
انتقال PCB جزء من المسار
تُقارن المعاوقة وفقد الإدخال وفقد الانعكاس أو VSWR وثبات الطور والعزل وقدرة الطاقة عبر النطاق المطلوب. وتؤثر البادات وممرات التأريض وتكديس العازل والبصمة في الاستجابة الفعلية. ويضاف تباعد القنوات والتداخل في التجميعات الكثيفة.
التحقق عند ارتفاع التكديس الحقيقي
يجب أن يكرر كوبون الاختبار المتقابل انتقالَي PCB والتأريض والضغط الميكانيكي. يحدد قياس VNA مستوى المعايرة وطريقة إزالة تأثير المثبت، ثم يتكرر عند حدود الارتفاع والإزاحة. وبعد دورات التعشيق تُقارن تغيّرات الانعكاس والطور ومقاومة التلامس.
- نطاق التردد والمعاوقة وحدود الفقد
- الارتفاع والتفاوت والحركة والإزاحة المسموحة
- مادة PCB والتكديس والانتقال والتأريض
- عدد القنوات والتباعد والتدريع والتداخل
- القدرة والحرارة والاهتزاز ودورات التعشيق
- كوبون الاختبار ومستوى المرجع وبيانات القبول
حد الاعتماد
تدعم بيانات الموصل الاختيار الأولي، لكن الاعتماد يتطلب قياس الانتقال الكامل داخل PCB والتكديس الميكانيكي للمشروع.
