كيف تختار مرشحات RF والمزدوجات وعتاد اختيار الطيف؟
يجب كتابة مواصفات مرشح RF أو الدوبلكسر كعقد للمعاملات S والقدرة عند مستويات مرجعية محددة للموصلات. يشمل العقد نطاق المرور القابل للاستخدام ومناطق الانتقال وأقنعة الرفض المستمرة وأقصى فقد إدخال ورجوع وحدود الطور أو تأخر المجموعة وجميع حالات المنافذ وقدرة CW أو النبض مع درجة الحرارة والتبريد. يتحقق VNA المعاير من الإشارة الصغيرة، بينما تحتاج حدود القدرة إلى اختبار حراري ولاخطي مستقل. منهج هندسي يحول خطة القنوات والإشارات الحاجبة وشكل الموجة وحالات الهوائي المشترك إلى متطلبات قابلة للقياس والقبول. تدير المرشحات والمزدوجات واختيار الطيف مرور الترددات ورفضها ومسارات الهوائي المشتركة في أنظمة RF والميكروويف. تشمل المجموعة تمرير النطاق، التمرير المنخفض، التمرير العالي، الحجب، التجويف، السيراميك، الدليل الموجي، SAW/BAW وتجميعات متعددة المنافذ.
قرارات الشراء والهندسة التي يغطيها المسار
- مورد المرشحات والمزدوجات واختيار الطيف: يقيّم قدرة المورد على دعم البنية والواجهات والبيانات وضبط التغيير
- مصنع المرشحات والمزدوجات واختيار الطيف: يفصل دليل التصنيع والتكرارية عن منحنى نموذجي واحد
- المواصفات الفنية لـ المرشحات والمزدوجات واختيار الطيف: يحول الأقنعة والمنافذ والفقد والرفض والتأخر والقدرة والبيئة إلى حدود قابلة للقياس
- اختيار المرشحات والمزدوجات واختيار الطيف: يختار البنية والتقنية من خطة التردد لا من اسم التردد المركزي
- اختبار والتحقق من المرشحات والمزدوجات واختيار الطيف: يتحقق من الإشارة الصغيرة والقدرة والحرارة وحالات المنافذ عند مستويات مسماة
اختر البنية من وظيفة الطيف

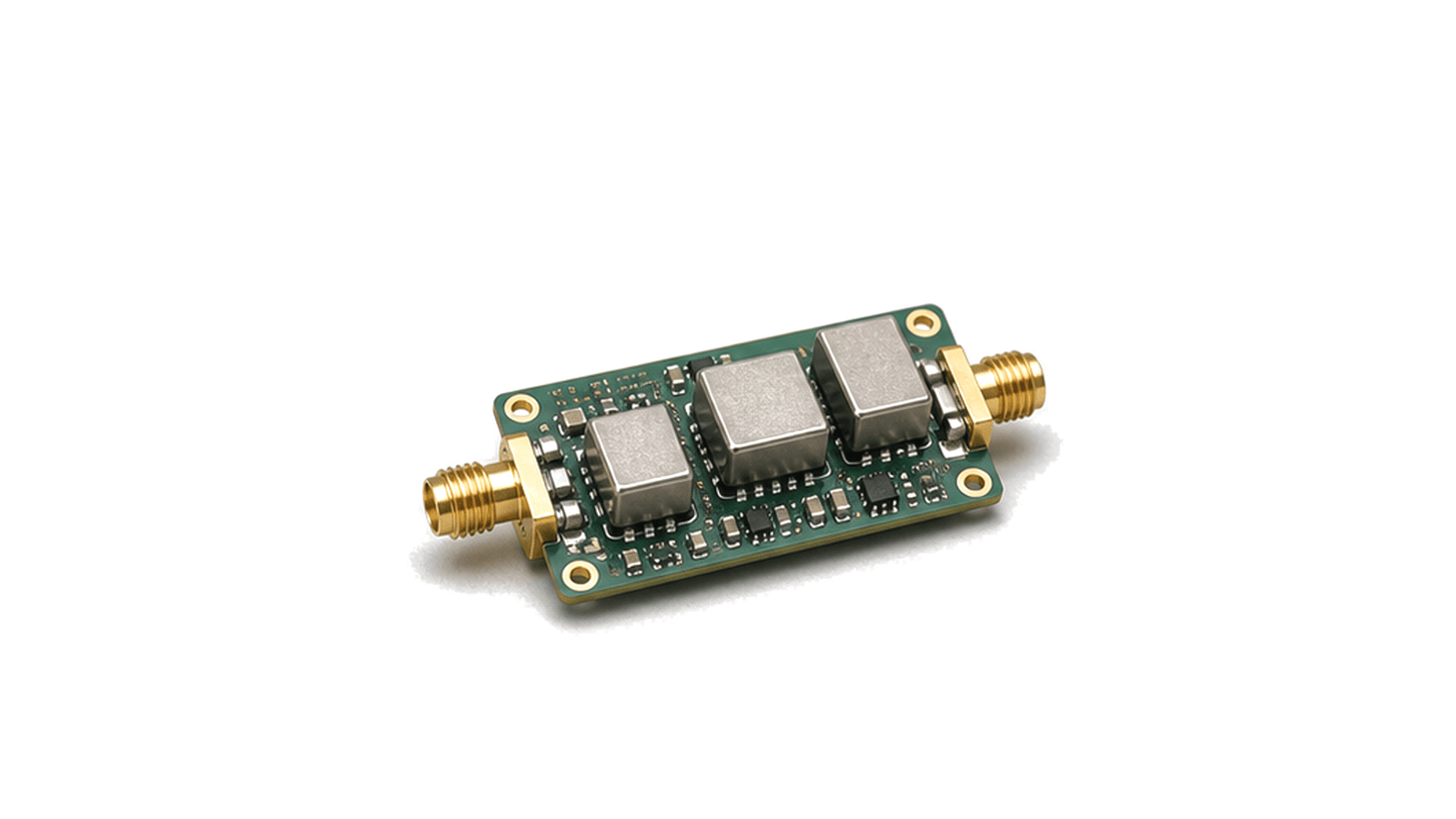

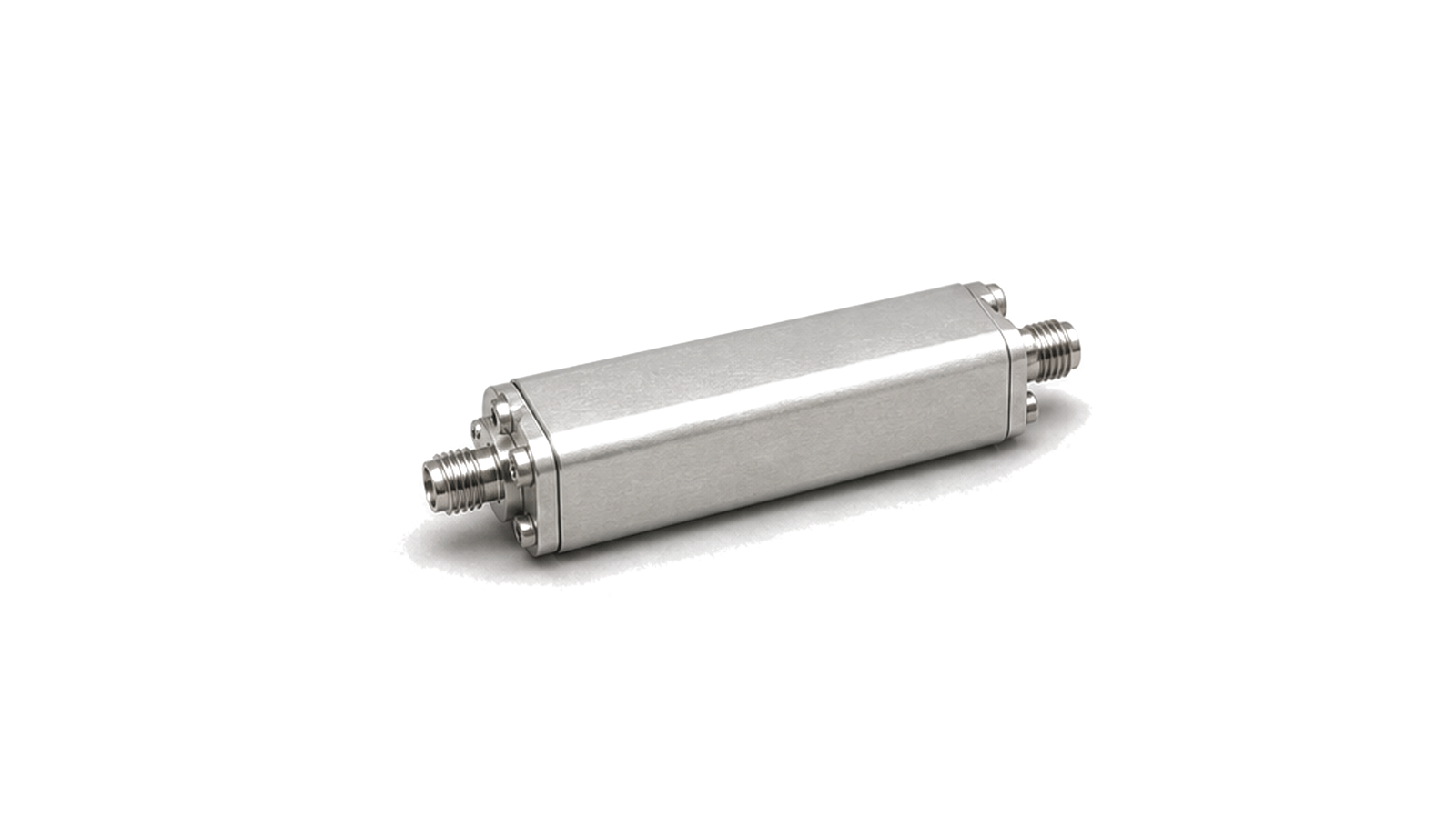

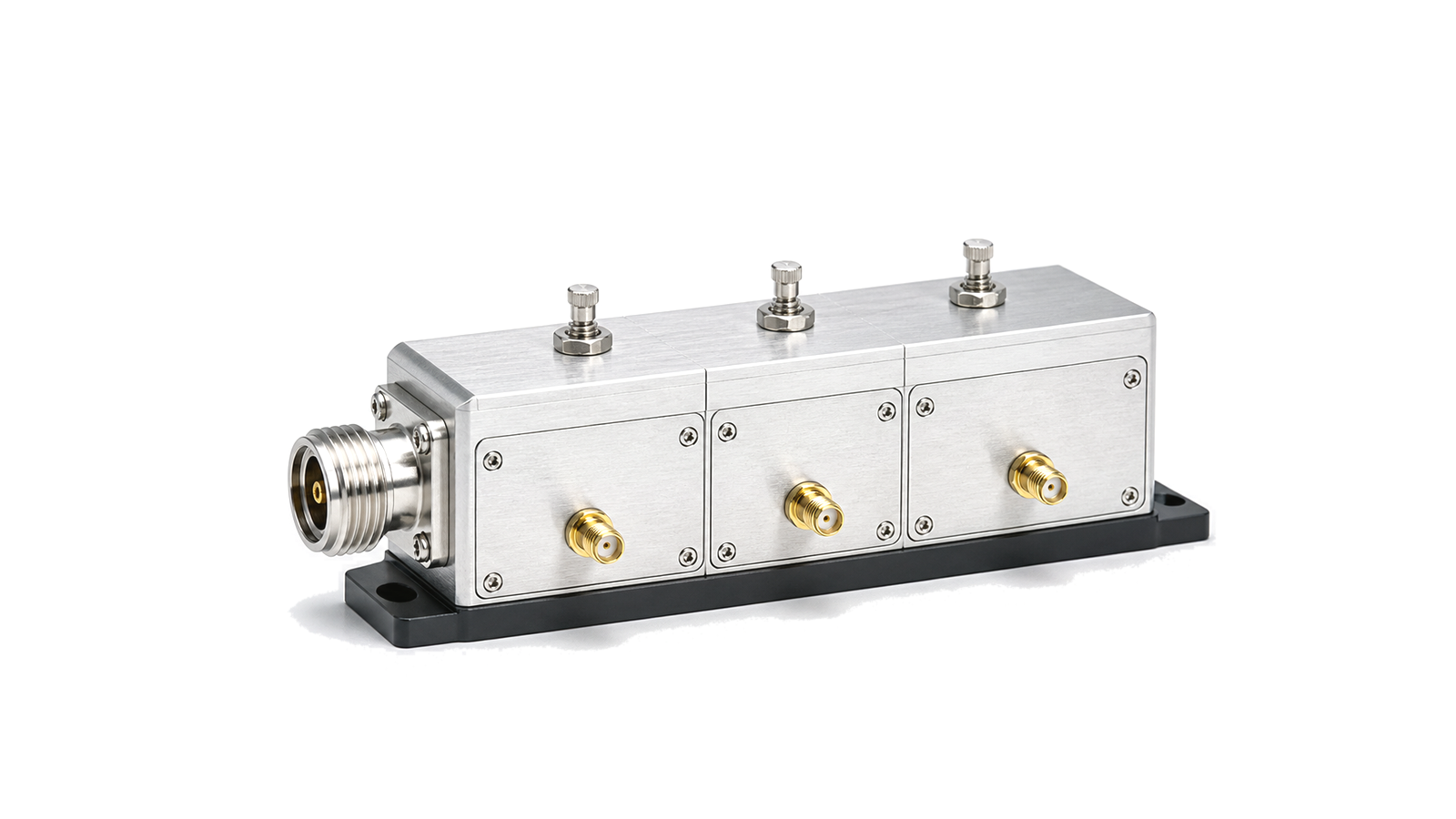

يحافظ مرشح تمرير النطاق على نطاق تشغيل، ويضبط التمرير المنخفض أو العالي أحد جانبي الطيف، ويقمع مرشح حجب النطاق أو الشق إشارة متداخلة معروفة. توفر التجاويف والأدلة الموجية فقداً منخفضاً ورفضاً حاداً أو قدرة أعلى عندما يسمح الحجم، بينما توازن تقنيات السيراميك وSAW/BAW الحجم والعرض والفقد والتأخر والقدرة بصورة مختلفة. يفصل الديبلكسر نطاقين، وينسق الدوبلكسر الإرسال والاستقبال، ويدير التريبلكسر أو بنك المرشحات المبدل حالات أكثر. يجب تثبيت عدد المنافذ والتشغيل المتزامن ومسار العزل وحالة العطل قبل المقارنة.
حوّل خطة القنوات إلى عقد قابل للقياس
حدد نطاق المرور القابل للاستخدام لا التردد المركزي وحده، ثم أقنعة انتقال ورفض مستمرة مع أقصى فقد إدخال ورجوع ورفض وتموج وحدود طور أو تأخر مجموعة. في الهوائي المشترك صف كل تركيبة من المنافذ المحفزة والمنهاة والمقاسة والممانعة المرجعية. تشمل القدرة شكل الموجة والذروة والمتوسط ونسبة التشغيل وعدم التطابق والحرارة والتبريد والمدة. ويربط الموصل أو الفلنجة والتثبيت والضبط والإغلاق والبيئة الدليل الكهربائي بتكوين التسليم.
أهّل دليل التوريد والتصنيع
يجب أن يحدد كل منحنى المراجعة والدفعة والتجهيز والمعايرة والحرارة وحالة القدرة. تعد الحدود المضمونة وتغطية الاختبار وطريقة الضبط وبيانات القبول وضبط العملية وتتبع المصدر وإشعار تغيير المادة أو الهندسة أهم من أثر نموذجي منفرد. في التجميع الخاص تثبت خطة القنوات والحجم ورسم الواجهة والطلاء وتقنية الرنان أو الركيزة وقواعد الضبط. يستخدم ارتباط الإنتاج معايير معروفة ومستويات مرجعية ثابتة، مع إجراء للوحدات المعاد ضبطها أو إصلاحها أو استبدالها.
تحقق من الإشارة الصغيرة والقدرة منفصلين
عاير محلل الشبكة المتجهي إلى مستويات الموصل أو الفلنجة المتفق عليها وقس معاملات S اللازمة في المرور والانتقال والرفض عند حالات الحرارة المطلوبة. تحقق من العزل مع إنهاء المنافذ غير المستخدمة كما هو محدد. يحتاج الطور وتأخر المجموعة إلى دقة تردد كافية وكبلات مستقرة. يفحص اختبار القدرة الاتزان الحراري وتسخين الفقد والانضغاط والتداخل السلبي عند الحاجة والتعافي بعد النبض أو عدم التطابق. يحفظ التقرير التجهيز والمحولات والمعايرة وعدم اليقين والبرمجيات والرقم التسلسلي والآثار الخام.
مصفوفة قرار المرشحات والمزدوجات
| حاجة النظام | المسار المحتمل | الدليل المقارن |
|---|---|---|
| اختيار نطاق واحد | تمرير نطاق أو منخفض أو عال | أقنعة مستمرة وفقد وتطابق وتأخر |
| قمع إشارة حاجبة | مرشح شق أو حجب نطاق | العمق والعرض والانحراف وفقد النطاق والقدرة |
| مشاركة هوائي | ديبلكسر أو دوبلكسر أو تريبلكسر | حالات المنافذ والعزل والرجوع والقدرة المتزامنة |
| تمرير قدرة عالية | تجويف أو محوري أو دليل موجي | الذروة والمتوسط والتسخين وعدم التطابق واللاخطية |
| إعادة تهيئة النطاقات | بنك مرشحات مبدل | الحالات والانتقالات والعزل والحالة الافتراضية |
مدخلات طلب العرض
- أقنعة المرور والحماية والانتقال والرفض
- فقد الإدخال والرجوع والتموج والرفض والعزل
- خطية الطور أو تغير تأخر المجموعة
- خريطة المنافذ والممانعة والنهايات والحالات المتزامنة
- قدرة CW أو نبضية أو معدلة ونسبة التشغيل وعدم التطابق
- الموصل أو الفلنجة والحجم والكتلة والتثبيت والضبط
- الحرارة والتبريد والإغلاق والاهتزاز والبيئة
- مستويات المعايرة وعدم اليقين والمسح والقبول
- كمية النموذج والإنتاج وبيانات الاختبار والتتبع
- إشعار التغيير والإصلاح وإعادة الضبط والاستبدال
حد الدليل
تحدد علاقة العائلة بنيات محتملة، لكنها لا تثبت أن وحدة معينة تحقق قناعاً أو عزلاً أو تأخراً أو قدرة أو حداً بيئياً. يحتاج الاعتماد إلى بيانات مضمونة لتكوين التسليم وقبول معاير عند المنافذ والظروف المتفق عليها.
