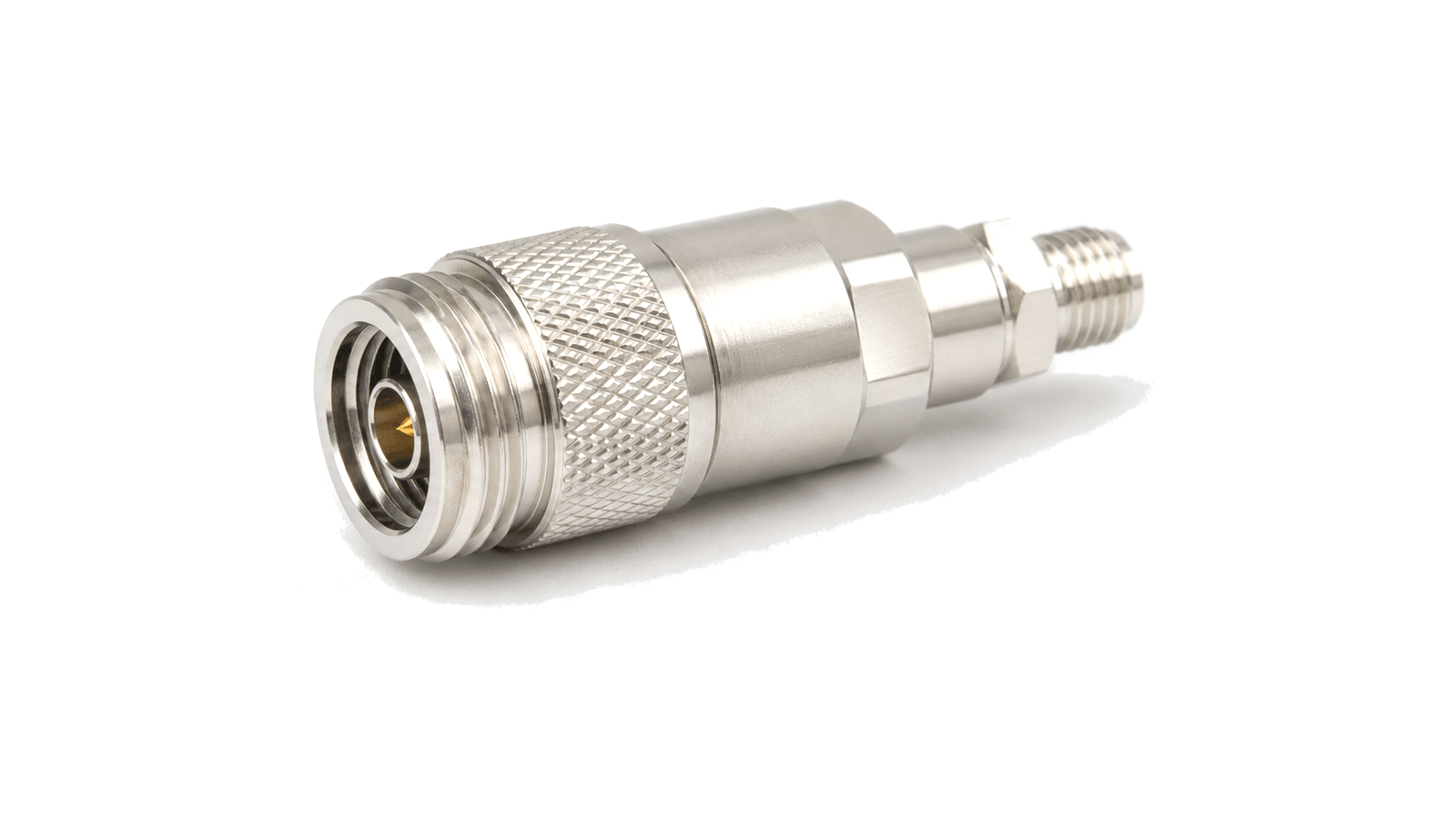

محولات RF

كيف تُختار الأجهزة ضمن فئة محولات RF؟

منهج عملي لتحديد تجميع محوري كامل للترددات الراديوية أو الميكروويف عبر المستويات المرجعية والفقد والقدرة والطور والتأخير والتدريع والانحناء والموصلات والبيئة وبيانات القبول.

• ثبّت شبكة المنفذين كاملة قبل مقارنة أنواع الكابلات
• ابدأ بوظيفة التجميع وتركيبه وحركته الفعلية
• حدّد نطاقا مستمرا ومستويين مرجعيين واضحين

ما المواصفات المهمة عند تقييم محولات RF؟

تشمل البيانات المهمة سلسلة الموصل ونوعه والممانعة ونطاق التردد وVSWR وفقد الإدخال وتصنيف القدرة والطلاء وتصميم التلامس المركزي وعمر التوصيل والطول الميكانيكي. كل محول جزء من مسار RF وقد يضيف انعكاسا وفقدا وتفاوتا ميكانيكيا.

كيف تُختبر الأجهزة ضمن فئة محولات RF ويُتحقق من أدائها؟

يجب تحديد تجميع الكابل المحوري RF باعتباره شبكة مادية ذات منفذين وتكوين ثابت. ثبّت واجهتي التوصيل ونوع الموصل واتجاهه، والطول وسماحيته، ومسار التركيب، والحد الأدنى لنصف قطر الانحناء الساكن والمتحرك، والنطاق المستمر، والمعاوقة المرجعية، وفقد الإدخال والانعكاس، والقدرة المتوسطة والذروية، وثبات الطور أو التأخير، والتدريع، ودرجة الحرارة والبيئة. ويجب أن تحدد خطة القبول أيضا مستويي المعايرة وعزم الربط والتهيئة المسبقة وتسلسل الانحناء والحرارة وعدم اليقين وحدود النجاح والبيانات المركبة المحفوظة.

كيفية تحديد تجميع كابل محوري RF: الفقد وVSWR والقدرة وثبات الطور وعمر الانحناء
