ما مشكلة RF التي تحلها وصلة الاتصالات؟
يجب أن تنقل الأجهزة المعلومات بالمدى والمعدل والتوافر المطلوب مع احترام حدود الطيف والخطية وحساسية المستقبل. يشمل ذلك الشبكات الخلوية والخاصة، ووصلات الميكروويف، والمحطات الساتلية، والاتصالات المتنقلة أو المحمية. وتُشتق البنية من ميزانية الوصلة وبيئة التشغيل، لا من قيمة منفردة.
تحويل المهمة إلى متطلبات RF
تحدد النطاق والقناة والازدواج والتضمين ووقت الإرسال ومرجع الهوائي. ثم تضاف EIRP وفقد المسار والمغذي وضوضاء المستقبل والتداخل وهامش الخفوت والتأخير والتزامن والقناع التنظيمي. كما تقيد التغذية والتبريد والرطوبة والاهتزاز والحجم والصيانة الاختيار.
| الاستخدام | المتطلبات المهيمنة | الدليل الحرج |
|---|---|---|
| خلوي/شبكة خاصة | خطية متعددة الحوامل وعزل الازدواج والتوافر | EVM وACLR والحساسية والحجب والحرارة |
| ميكروويف/SATCOM | هامش الوصلة وضوضاء الطور والثبات | القدرة ومرجع G/T والشوائب والتأخير |
| محمول/محمي | الحجم والطاقة والمتانة وسرعة النشر | البيئة والحماية وإعادة التشغيل والمعايرة الميدانية |

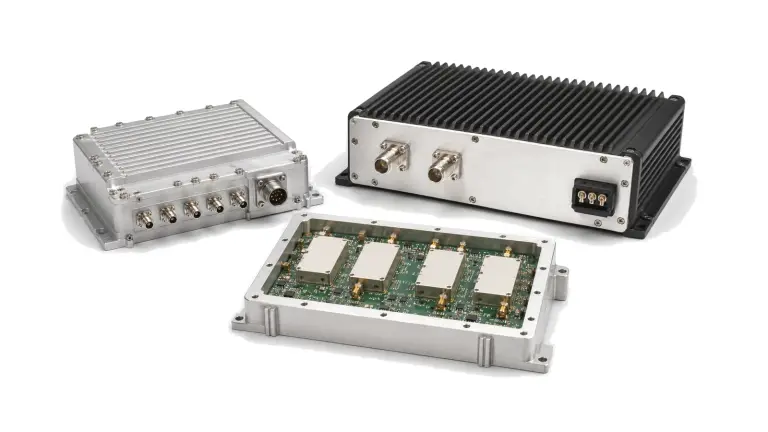

بنية RF واختيار الأجهزة
يوازن مسار الاستقبال بين الحماية والانتقاء المسبق وLNA والتحويل والتحكم في المستوى لتحقيق الضوضاء وتحمل الإشارات القوية. ويُحجّم مسار الإرسال من المصدر والتحويل والترشيح والسائق ومضخم القدرة والمقارن وتغذية الهوائي مع back-off والفقد. وتشمل الميزانية التبديل والتوزيع والمرجع والتحكم والتوصيلات.
الاختبار والتحقق
تقيس الاختبارات الموصلة القدرة وEVM وACLR أو القناع والحساسية والحجب والتضمين البيني وضوضاء الطور وخطأ التردد والشوائب. ويضيف اختبار النظام الهوائي والكابلات ومسار الازدواج. تكشف الحوامل المتعددة والحرارة وحدود التغذية ودورات التشغيل أخطاء خارج النقطة الاسمية. ويضم سجل القبول الحدود وحالة المعايرة والنتائج القابلة للتتبع.
- السوق والموقع والنطاق التنظيمي
- التردد والقناة والازدواج والتضمين
- المدى وميزانية الوصلة والهوائي والفقد
- القدرة وback-off والحساسية والحاجبات
- المرجع والتأخير والتحكم والتكرار
- التغذية والحرارة والغلاف والبيئة
- قناع القبول وبيانات التسليم
حدود صفحة التطبيق
تربط الصفحة متطلبات النظام بوظائف RF، لكنها لا تعتمد طرازاً محدداً. يتطلب الاعتماد ميزانية وصلة كاملة وقياسات بالموجة والحمل والبيئة الفعلية.
