Adattatori RF

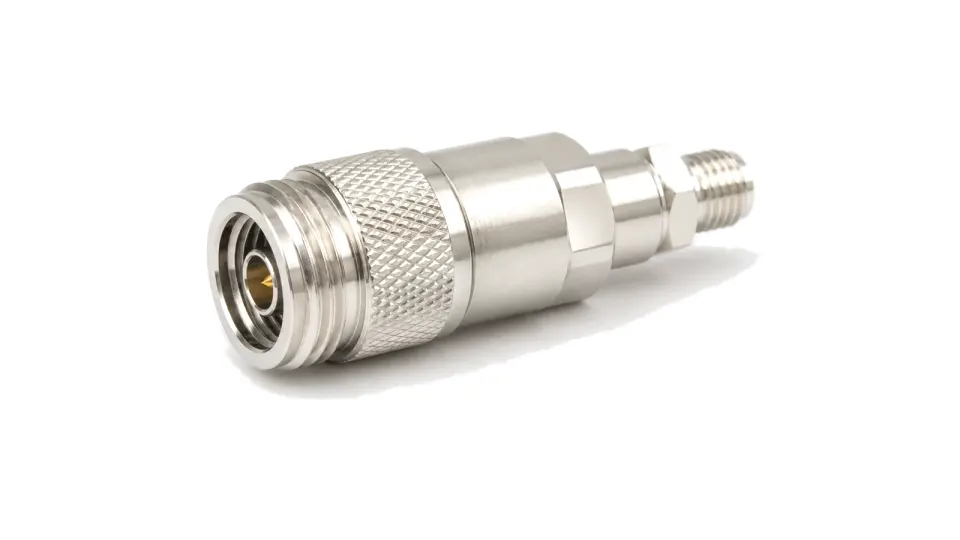

Un adattatore RF cambia interfaccia coassiale in uno spazio ridotto. È usato quando due porte RF devono accoppiarsi direttamente e la transizione deve restare corta, stabile meccanicamente e prevedibile elettricamente.
Dati dell’interfaccia
I dati importanti includono serie e genere del connettore, impedenza, intervallo di frequenza, VSWR, perdita di inserzione, potenza ammessa, placcatura, contatto centrale, vita di accoppiamento e lunghezza meccanica. Ogni adattatore è parte del percorso RF e può introdurre riflessione, perdita e tolleranza meccanica.
Che cosa comprende la categoria Adattatori RF?
Gli adattatori RF creano transizioni compatte tra serie, generi o formati di connettori, con tipo, impedenza, frequenza, VSWR e lunghezza meccanica definiti.
Come selezionare l'hardware della categoria Adattatori RF?
Metodo per definire un assieme coassiale RF o a microonde completo attraverso piani di riferimento, perdite, potenza, fase, ritardo, schermatura, piegatura, connettori, ambiente e dati di collaudo.
- Bloccare la rete completa a due porte prima di confrontare le serie
- Descrivere prima funzione, installazione e movimento in servizio
- Definire banda continua e piani di riferimento a entrambe le estremità
Quali specifiche contano nella valutazione di Adattatori RF?
I dati importanti includono serie e genere del connettore, impedenza, intervallo di frequenza, VSWR, perdita di inserzione, potenza ammessa, placcatura, contatto centrale, vita di accoppiamento e lunghezza meccanica. Ogni adattatore è parte del percorso RF e può introdurre riflessione, perdita e tolleranza meccanica.
Come testare e verificare l'hardware della categoria Adattatori RF?

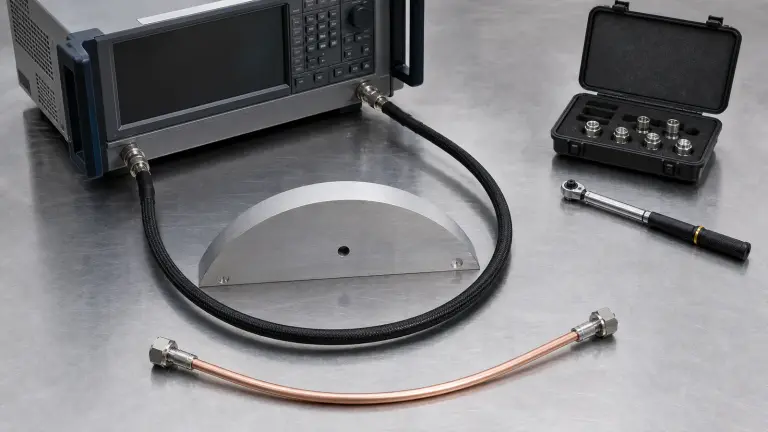

Un assieme coassiale RF va specificato come una rete fisica a due porte con configurazione bloccata. Occorre definire entrambe le interfacce, genere e orientamento, lunghezza e tolleranza, percorso installato, raggi minimi statico e dinamico, banda continua, impedenza, perdita d'inserzione e di ritorno, potenza media e di picco, stabilità di fase o ritardo, schermatura, temperatura e ambiente. Il piano di accettazione deve inoltre fissare piani di calibrazione, coppia di serraggio, precondizionamento, sequenze di flessione e temperatura, incertezza, limiti e dati complessi da conservare.
