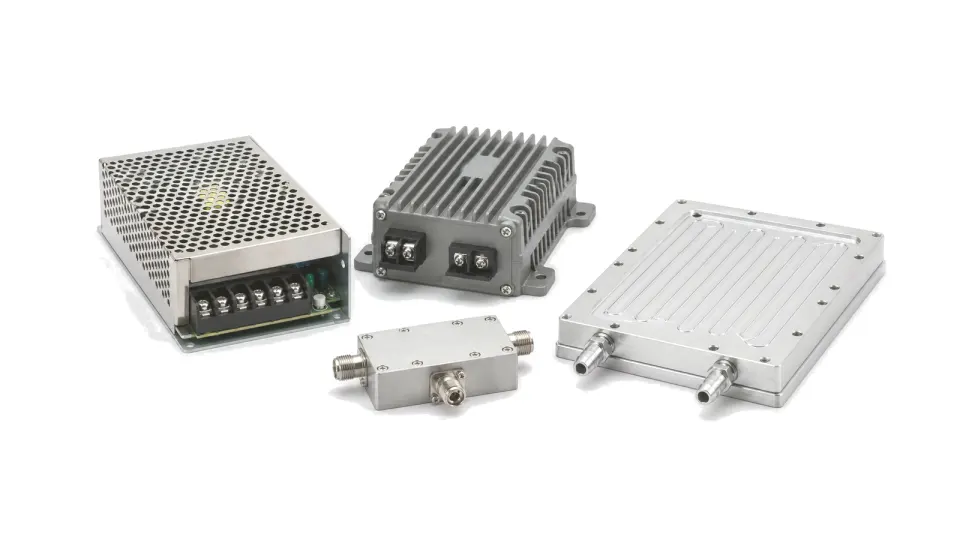

كيفية تحديد القدرة والانحياز والحماية والواجهة الحرارية لوحدة RF عالية القدرة
يجب تحديد المتطلبات عند الأطراف الكهربائية لوحدة RF وعلى سطحها الحراري المرجعي. ولكل حالة تشغيل تُثبت حدود الجهد، وتيارات السكون والمتوسط والذروة، وشكل الحمل العابر، وطيف التموج، وترتيب الانحياز، والاستجابة للأعطال، والحرارة المتبددة، وأقصى درجة حرارة للغلاف أو القاعدة، وبيانات القبول المطلوب حفظها. قدرة مصدر التغذية الاسمية أو اسم المشتت الحراري وحدهما لا يثبتان سلوك التجميع النهائي. تحويلات التيار المستمر، وتغذية مضخمات القدرة، والتحكم في الانحياز، والحماية، والتبريد الهوائي أو السائل التي تُبقي وحدات RF ضمن حدودها الكهربائية والحرارية المعلنة. منهج هندسي يحول حالات تشغيل RF الفعلية إلى متطلبات للجهد والتيار العابر والتموج وتسلسل الانحياز والحماية وتبديد الحرارة والتبريد وأدلة القبول.
قرارات الشراء والهندسة التي تغطيها الصفحة

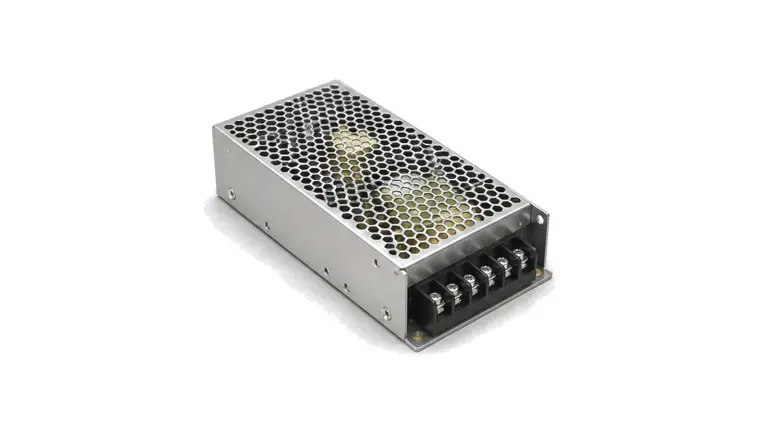

- مورد القدرة والانحياز والإدارة الحرارية: العثور على العتاد من دون افتراض التوافر
- مصنع القدرة والانحياز والإدارة الحرارية: تعريف الخطوط والتيارات والعابر والأدلة
- المواصفات الفنية لـ القدرة والانحياز والإدارة الحرارية: تعريف بدء وإيقاف وحالة عطل آمنة
- اختيار القدرة والانحياز والإدارة الحرارية: تحديد الحرارة والتبريد
- اختبار والتحقق من القدرة والانحياز والإدارة الحرارية: تجهيز بيانات المشروع
تثبيت حالات التشغيل قبل اختيار العتاد
أنشئ جدول حالات يشمل إيقاف الطاقة والتخزين والبدء والاستعداد والاستقبال فقط والمحاذاة والإثارة الكاملة والنبضات والمعايرة والإيقاف المنضبط وكل عطل محتمل. لكل حالة سجّل خطوط القدرة الفعالة وإثارة RF والمدة والتكرار وحرارة الوسط أو السائل والاستجابة المطلوبة: استمرار أو خفض أداء أو حجب RF أو قفل العطل. يجب أن يكون جدول الحالات نفسه مرجعاً لتحديد التغذية والتسلسل والحماية والحساب الحراري. استخدام شكل موجة للتيار وشكل آخر لحساب الحرارة يفصل القرارات عن بعضها ويجعل هامش المنظومة غير قابل للدفاع.
تحديد التيار من شكل الإثارة والأعطال
لكل خط قدرة سجّل تيار السكون والاستعداد والمتوسط وRMS والنبضة والذروة والاندفاع والعطل، مع عرض النبضة ونسبة التشغيل وطول الحزمة ومعدل التكرار. غالباً ما يحكم المتوسط وRMS حرارة المصدر والأسلاك، بينما تحكم الجبهة والذروة هبوط الجهد وسعة التخزين المحلية. يُقاس التيار عند إثارة RF والحمل والانحياز ودرجة الحرارة المقصودة. دخول المصدر في حد التيار أثناء الحزمة قد يظهر كضغط كسب أو نمو طيفي ويُنسب خطأً إلى المضخم. يجب تحديد الجهة التي توفر الذروة ومقدار الانحراف المسموح عند أطراف الوحدة.
تخصيص التموج والضوضاء من ميزانية RF
قد يولد التموج خطوطاً جانبية حول الحامل، وقد يرفع الضجيج واسع الحزمة أو منخفض التردد ضوضاء AM أو PM. تختلف الحساسية باختلاف خط القدرة والمضخم والتردد ونقطة الانحياز وحالة RF. لذلك يحدد الحد المفيد الطيف والحزمة والكاشف أو FFT وحلقة المسبار وحالة الحمل ومقياس RF المطلوب حمايته. عند الحاجة، ابدأ بالحد المقبول للنتوءات أو ضوضاء الطور، وقِس انتقال اضطراب التغذية إلى RF، ثم اشتق حد الخط مع هامش. تُراجع ترددات التبديل وتوافقياتها ونبضات الانتقال بين الأنماط والنبضات التوافقية كل على حدة. المقارنة بين LDO والمحول التبديلي هي موازنة قابلة للقياس بين الضوضاء والكفاءة والحرارة والاستقرار.

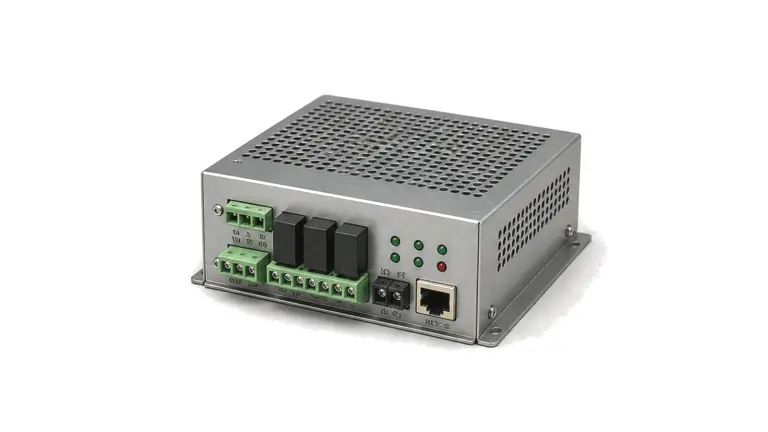

وصف البدء وصلاحية RF والإيقاف بالكامل
في مراحل نمط الاستنزاف أو GaN ذات الانحياز الخارجي، يُؤخذ الترتيب من وثائق المكون المعتمدة. التسلسل الشائع يثبت شرط البوابة قبل المصرف، ويتحقق من تيار سكون ضمن نافذة قبل السماح بـRF، ويفصل المصرف قبل تحرير البوابة. الوحدات ذات الانحياز الداخلي أو نمط التعزيز قد تتطلب تسلسلاً مختلفاً. لكل خطوة حدود جهد ومعدلات صعود وتأخيرات ونوافذ تيار وإجراء عند انتهاء المهلة. حدّد متى يمكن أن تظهر RF ومتى يجب أن تختفي، وكيف تُفرغ الخطوط، وكيف تتم إعادة المحاولة بعد تسلسل مقطوع. مخطط توقيت اسمي لا يغطي خطاً جزئياً أو إشارة عالقة أو إعادة تشغيل ساخنة.
إغلاق المسار الحراري حتى الهواء أو السائل
عرّف مادة سطح التلامس ومساحته واستواءه وخشونته، ومادة الواجهة وسمكها وانضغاطها، ونمط التثبيت والعزم. وزّع المقاومة الحرارية بين الوحدة والواجهة وموزع الحرارة والمبرد والهواء أو السائل. في الهواء سجّل حرارة الدخول والارتفاع والتدفق وفقد الضغط وتعطل المروحة؛ وفي السائل سجّل التركيب والحرارة والتدفق والضغط والتوافق والتسرب والتكاثف. يجب أن يبين الرسم مناطق المنع ومواضع الحساسات. مشتت كبير بسطح غير مستو قد يكون أسوأ من مشتت أصغر مركب بعزم صحيح. القبول يتم على التجميع المسلم عند أسوأ حمل حراري معقول، لا على مكون مفرد فوق صفيحة مثالية.

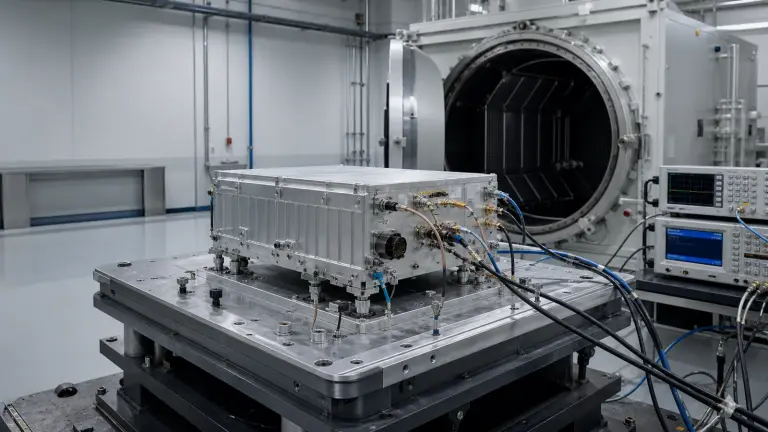

جمع الأدلة الكهربائية وRF والحرارية في القبول

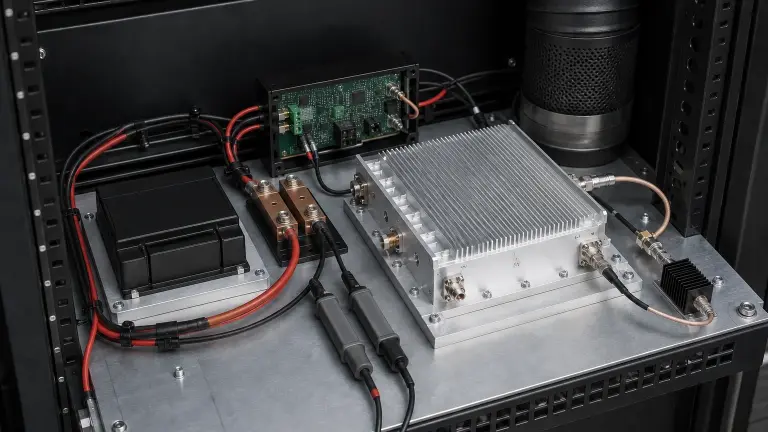

قِس جهد المصدر وجهد الوحدة والتيارات وأوامر الانحياز والتمكين واستجابة الأعطال ودرجات الحرارة أثناء حالات RF المعتمدة. إذا كانت التغذية تؤثر في RF، اربط شكلها الزمني أو طيفها بالقدرة والكسب والتضمين والنتوءات أو ضوضاء الطور باستخدام الأسلاك ونقاط المرجع نفسها. احفظ البيانات الخام وعروض حزمة الأجهزة والمجسات وحالة المعايرة ونقاط القياس والوسط أو السائل والإثارة والحمل والأرقام التسلسلية وإصدارات الرسوم والبرنامج الثابت والعتبات وعدم اليقين والانحرافات. لقطة شاشة منفردة لا تكفي لتحديد حد إنتاج أو لتحليل عطل لاحق.
مصفوفة قرار الدعم الكهربائي والحراري
| الحد | ما يجب تثبيته | يُرفض إذا |
|---|---|---|
| الحالات | الخطوط وRF والمدة والتكرار والبيئة والاستجابة لكل حالة | قُدمت نقطة اسمية واحدة فقط |
| الجهد | الناقل والأطراف والهبوط والزيادة والصعود والاستمرار ونقطة القياس | اعتُبرت لوحة المصدر جهداً مسلماً |
| التيار | السكون والمتوسط وRMS والنبضة والذروة والاندفاع والعطل | استُخدمت قدرة RF كحاجة DC |
| العابر | الخطوة والجبهات والهبوط والزيادة والاستقرار والتذبذب | ذُكر التنظيم الساكن فقط |
| التموج | الطيف والحزمة والمسبار والحمل ومساهمة RF | ذُكرت قيمة mV بلا شروط |
| التسلسل | العتبات والترتيب والتأخير والتيار وصلاحية RF والإيقاف والتعافي | استُبدلت وثائق المكون باسم التقنية |
| الحماية | الكشف والسماحية والزمن والإجراء الآمن والقفل وإعادة الضبط | بدت النبضات الطبيعية كعطل |
بيانات يجب إرفاقها بطلب قدرة وانحياز وتبريد
- وحدة أو مكون RF والتردد وحالات RF المطلوبة
- الناقل الأدنى والاسمي والأقصى والزيادة والنقص والاستمرار والمرجع الأرضي
- الخطوط المطلوبة عند الأطراف مع هبوط الكابل والمرشح
- تيارات السكون والاستعداد والمتوسط وRMS والنبضة والذروة والاندفاع والعطل
- عرض النبضة ونسبة التشغيل وطول الحزمة والتكرار وعامل القمة والقنوات المتزامنة
- الهبوط والزيادة والتذبذب وزمن التعافي المسموح لخطوة الحمل
- طيف التموج والحزمة ومساهمة RF المسموحة
- عتبات وترتيب الانحياز والتمكين ومعدلات الصعود ونوافذ التيار والإيقاف
- عتبات الحماية وسماحيتها وتأخيرها وقفلها وإعادة ضبطها والقياس عن بعد
- قدرة DC وRF والخسائر المساعدة عند أسوأ تردد وموجة وحرارة وحمل
- أقصى حرارة للوصلة أو الغلاف أو القاعدة وموضعها الدقيق
- رسم الواجهة والاستواء والمادة والسمك والعزم وموضع الحساس
- حرارة وتدفق الهواء أو السائل والضغط والارتفاع وإعادة الدوران وحالة الفقد
- الأشكال الموجية وارتباطات RF ونقاط البيئة والبيانات الخام والتتبع المطلوب
حدود الأدلة والتوافر
يبدأ الاختيار من مجال ناقل القدرة، والجهد الفعلي عند أطراف وحدة RF، والتيار المستمر والعابر، وطيف التموج، وتسلسل التمكين والانحياز، وحدود الحماية، وأقصى درجة حرارة للغلاف أو القاعدة، والواجهة الميكانيكية للتبريد. وجود عائلة في التصنيف لا يثبت توافر تهيئة بعينها ولا صلاحيتها لمشروع محدد. قدرة مصدر التغذية الاسمية أو اسم المشتت الحراري وحدهما لا يثبتان سلوك التجميع النهائي.
