Как задать питание, смещение, защиту и тепловой интерфейс RF-модуля мощности
Электрические требования задают на выводах RF-модуля, а тепловые — на указанной поверхности отвода тепла. Для каждого режима фиксируют диапазон напряжения, ток покоя, средний и пиковый ток, переходный профиль, спектр пульсаций, порядок смещения, реакцию на неисправность, рассеиваемую тепловую мощность, максимальную температуру корпуса или основания и сохраняемые приемочные данные. Номинальная мощность источника или название радиатора не доказывают работу собранной системы. DC-преобразователи, источники питания PA, управление смещением, защита и воздушное либо жидкостное охлаждение, удерживающие RF-модули в заданных электрических и тепловых пределах. Инженерная методика, связывающая реальные режимы RF с требованиями к DC-шинам, переходным токам, пульсациям, последовательности включения, защите, тепловыделению, охлаждению и приемочным данным.
Охваченные закупочные и инженерные решения
- поставщик Питание, смещение и тепловое управление: найти оборудование без предположения о наличии
- производитель Питание, смещение и тепловое управление: задать шины, ток, переходные процессы и данные
- технические характеристики Питание, смещение и тепловое управление: задать безопасный запуск, останов и отказ
- выбор Питание, смещение и тепловое управление: распределить тепло и охлаждение
- испытания и проверка Питание, смещение и тепловое управление: подготовить полные данные
Зафиксировать режимы до выбора аппаратуры
Составьте таблицу состояний: выключено, хранение, запуск, ожидание, только прием, настройка, полное RF-возбуждение, импульсы, калибровка, штатное выключение и каждый реалистичный отказ. Для каждого укажите активные шины, RF-сигнал, длительность, повторение, среду или теплоноситель и требуемую реакцию: продолжить, снизить мощность, снять RF или защелкнуть отключение. Одна таблица должна использоваться для питания, последовательности, защиты и теплового расчета. Ток для одной формы сигнала и тепло для другой делают оба вывода недостоверными. Учтите одновременные каналы, заряд разряженных емкостей, восстановление после защитное отключение и рассогласование, если они меняют DC-вход или тепло.

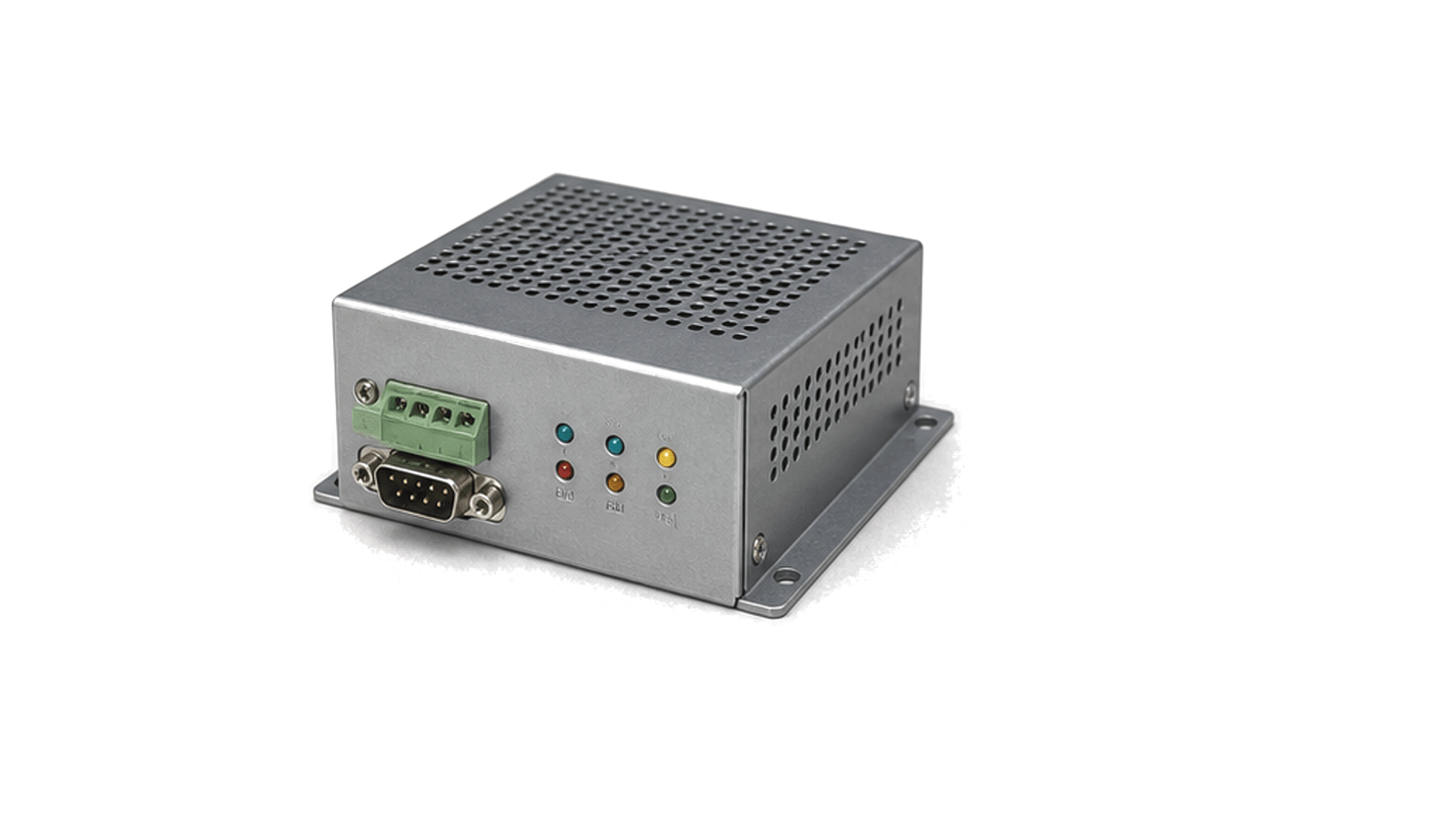

Определить ток по возбужденному режиму и отказам
Для каждой шины запишите ток покоя, ожидания, средний, RMS, импульсный, пиковый, пусковой и аварийный ток с шириной импульса, скважностью, длиной пакета и частотой повторения. Источник, преобразователь, кабель и разъем обычно ограничены средним и RMS-нагревом, а локальная емкость и просадка — фронтом и пиком. Измеряйте при целевом RF-возбуждении, нагрузке, смещении, температуре и режиме управления. Ограничение тока во время пакета может выглядеть как компрессия PA или рост спектра. Укажите, что обеспечивает пик — источник, локальная емкость или преднамеренный ограничитель — и допустимое отклонение.
Распределить пульсации и шум по допустимому RF-вкладу
Пульсации могут модулировать несущую и образовывать дискретные составляющие; широкополосный или низкочастотный шум добавляет AM- или PM-шум. Чувствительность зависит от усилителя, шины, частоты, смещения и RF-режима. Поэтому указывают спектр, полосу, детектор или FFT, петлю пробника, нагрузку и защищаемый RF-показатель. Исходите из допустимого вклада в побочные составляющие или фазовый шум и при необходимости измеряйте передачу питание-RF. С запасом получите предел для спектра шины. Частота преобразования, гармоники, биения и смена режима проверяются отдельно. LDO и импульсный преобразователь меняют местами шум, тепло, КПД и устойчивость.

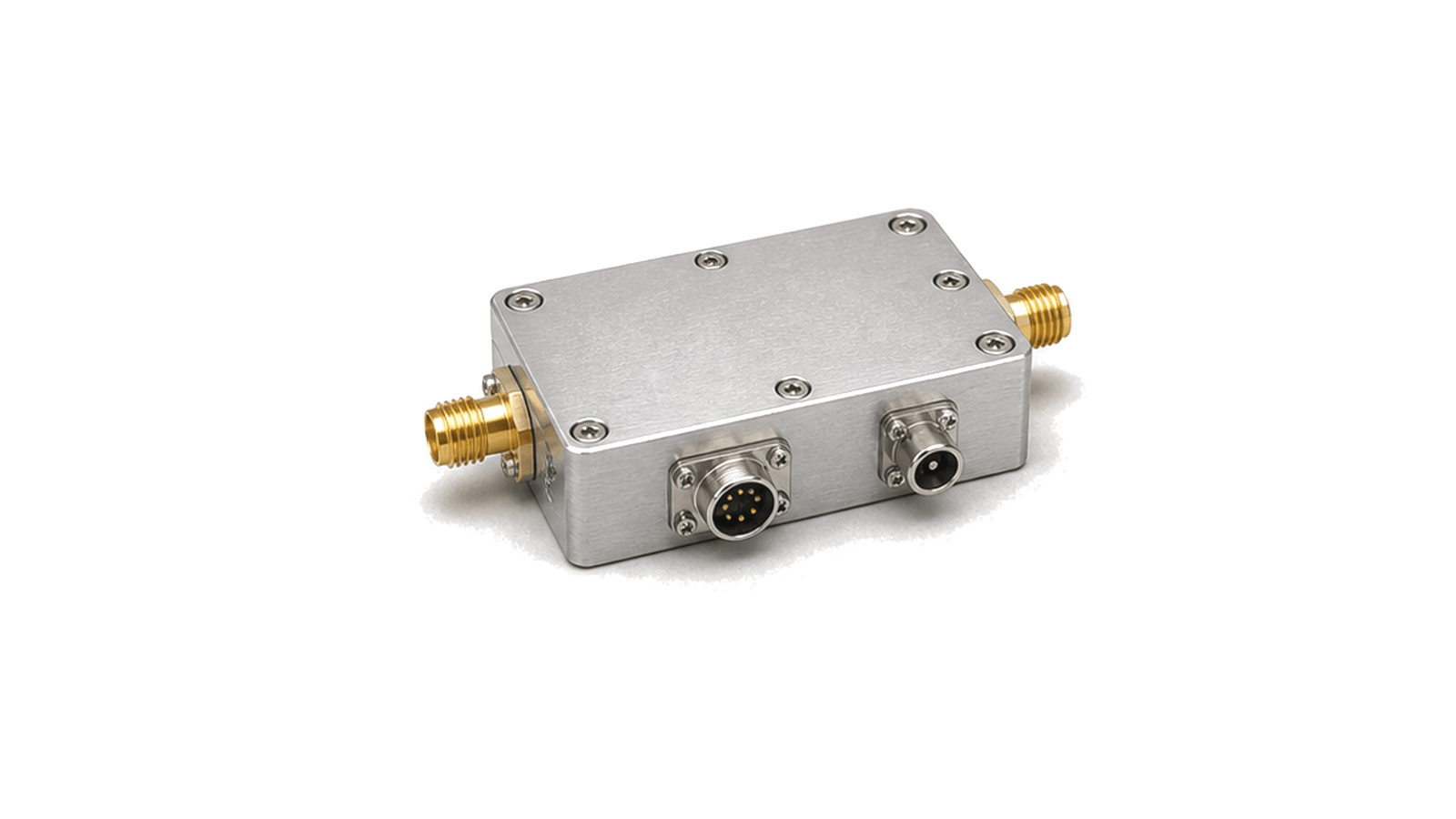

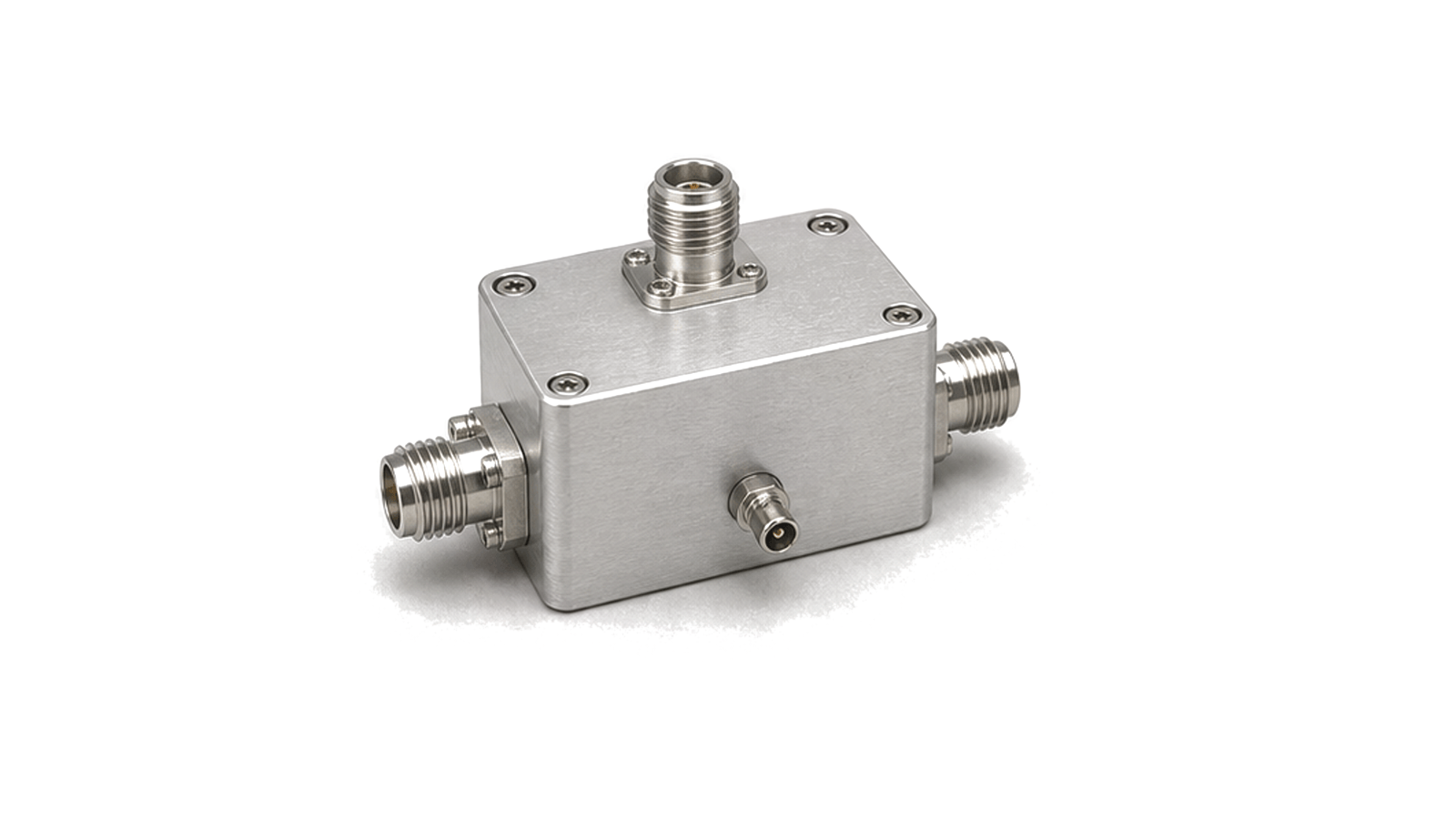

Полностью описать включение, разрешение RF и выключение
Для каскадов обеднённого типа или GaN с внешним смещением порядок берут из утвержденной документации. Часто сначала формируют требуемое напряжение затвора, затем подают сток, подтверждают окно тока покоя и только после этого разрешают RF; при выключении сначала снимают сток. Модули с внутренним смещением могут требовать другой порядок. Каждый шаг имеет порог, скорость нарастания, задержку, окно тока и действие по истечению времени. Опишите момент подачи и снятия RF, разряд и повторный запуск после прерванной последовательности. Номинальная временная диаграмма без частично присутствующих шин и застрявших сигналов не является защитой.

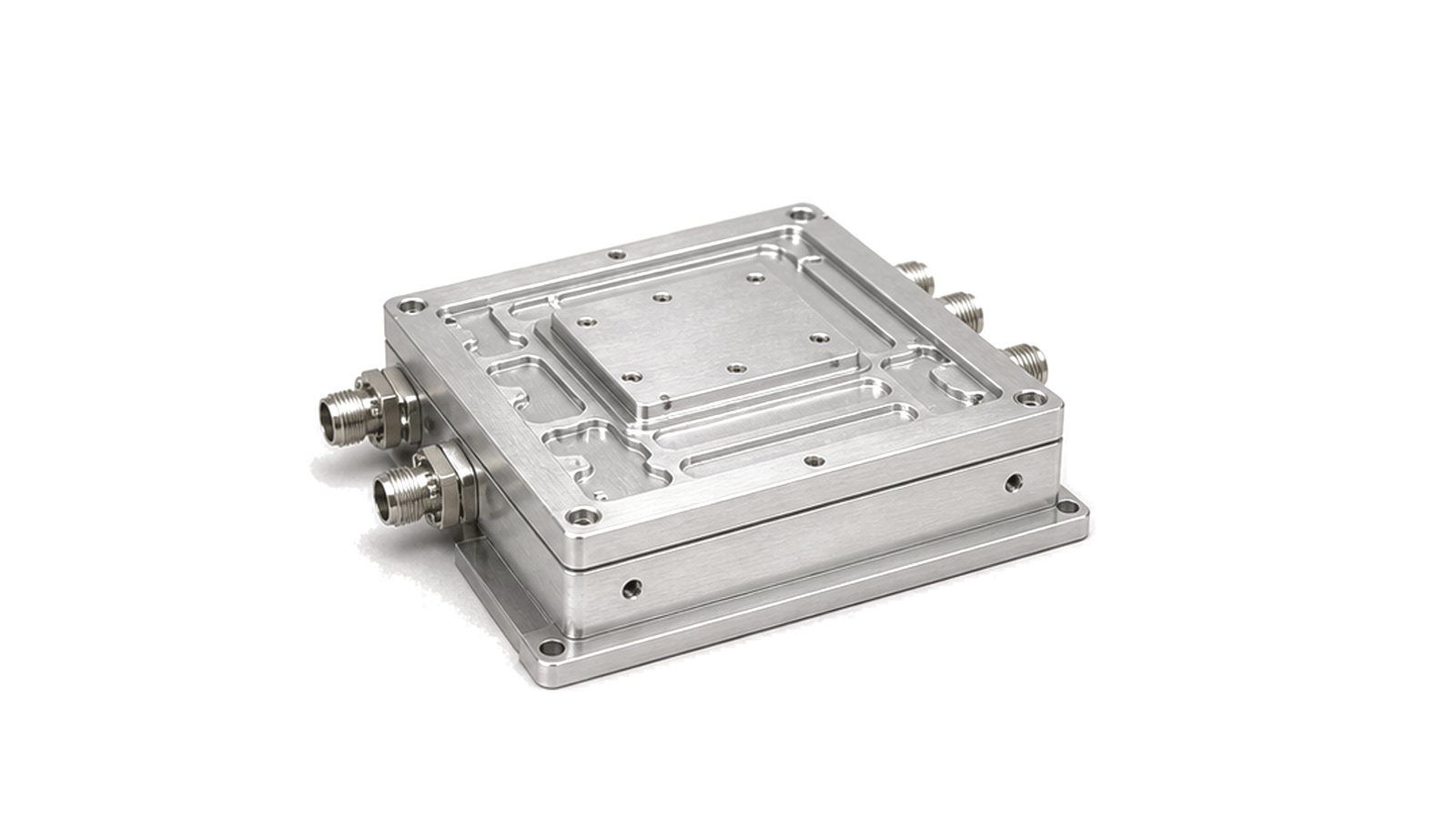

Замкнуть тепловой путь до воздуха или жидкости
Определите материал, площадь, плоскостность и обработку распределителя или холодной плиты, TIM, толщину, сжатие, крепеж и момент. Распределите тепловое сопротивление между модулем, интерфейсом, распределителем, радиатором и воздухом или жидкостью. Для воздуха нужны входная температура, высота, расход, давление, рециркуляция и отказ вентилятора; для жидкости — состав, расход, давление, совместимость, утечка и конденсация. Чертеж должен показывать запретные зоны и датчики. Большой радиатор с плохим контактом может быть хуже меньшего, установленного правильно. Проверяйте поставляемую сборку при наихудшем реалистичном тепле, а не отдельный модуль на идеальной плите.
Объединить электрические, RF и тепловые доказательства
Измеряйте напряжения у источника и модуля, токи, временные диаграммы разрешение и bias, реакцию на отказ и температуры во время утвержденных RF-режимов. Если питание влияет на RF, сопоставьте форму или спектр шины с мощностью, усилением, модуляцией, побочными сигналами или фазовым шумом при одинаковых плоскостях, пробниках, кабелях, охлаждении и встроенного ПО. Сохраняйте исходные данные, полосы приборов и пробников, калибровку, точки, среду или теплоноситель, стимул, нагрузку, серийные номера, версии чертежа и встроенного ПО, пороги, неопределенность и отклонения. Скриншот без этих условий не поддерживает серийный предел или последующий анализ.
Матрица решений по электропитанию и тепловому режиму
| Граница | Что зафиксировать | Отклонить, если |
|---|---|---|
| Состояния | Шины, RF, длительность, повторение, среда и реакция по состояниям | указана одна номинальная точка |
| Напряжение | Шина, выводы, падение, выброс, фронт, удержание и точка | номинал источника принят за напряжение модуля |
| Ток | Покой, средний, RMS, импульс, пик, пуск и отказ | RF-мощность принята за DC-потребность |
| Переходный | Скачок, фронты, просадка, выброс, восстановление, звон и устойчивость | дано только статическое регулирование |
| Пульсации | Спектр, полоса, пробник, нагрузка и RF-вклад | приведено одно значение mV без условий |
| Последовательность | Пороги, порядок, задержки, ток, разрешение RF, останов и запуск | тип технологии заменяет документацию |
| Защита | Точка, допуск, реакция, безопасное действие, фиксация, повторная попытка и сброс | нормальный импульс не отличим от отказа |
Данные для запроса по питанию, смещению и теплу
- RF-модуль или компонент, частота и требуемые RF-состояния
- минимум, номинал и максимум шины, перенапряжение, провал напряжения, удержание питания и земля
- шины на выводах с падением кабелей и фильтров
- токи покоя, ожидания, средний, RMS, импульс, пик, пуск и отказ
- ширина, скважность, пакет, повторение, пик-фактор и одновременные каналы
- допустимые просадка, выброс, звон и восстановление
- спектр пульсаций, полоса и допустимый RF-вклад
- пороги и порядок bias/разрешение, фронты, окна и выключение
- защита, допуск, реакция, фиксация/повторная попытка, сброс и телеметрия
- DC-вход, RF-выход и вспомогательные потери в худшем режиме
- максимальная температура перехода, корпуса или основания и точка
- тепловой чертеж, плоскостность, материал, толщина, момент и датчик
- температура и расход воздуха/жидкости, давление, высота, рециркуляция и отказ
- формы сигналов, RF-корреляция, среда, исходные данные и трассировка
Граница доказательств и доступности
Начните с диапазона входной шины, напряжения непосредственно на выводах RF-модуля, непрерывного и импульсного тока, спектра пульсаций, порядка включения и смещения, порогов защиты, максимально допустимой температуры корпуса или основания и механического интерфейса охлаждения. Наличие семейства в каталоге не подтверждает доступность или характеристики любой комбинации напряжения, мощности и охлаждения. Номинальная мощность источника или название радиатора не доказывают работу собранной системы.
