Питание и охлаждение мощных RF-усилителей

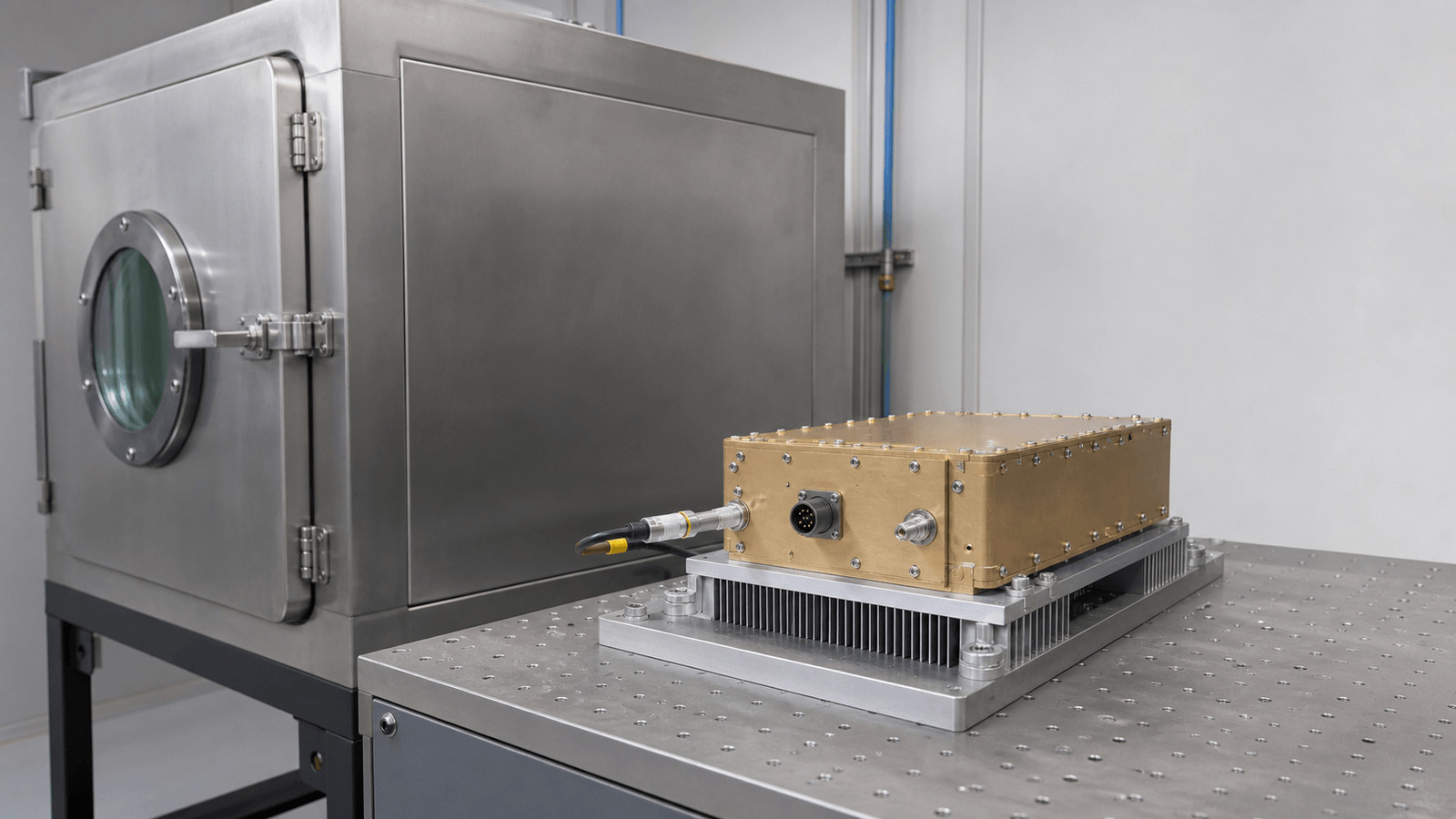

Питание и охлаждение связывают RF-усилительный каскад с электрической и тепловой инфраструктурой, которая удерживает усилитель в рабочей области под нагрузкой. Цепь начинается с шин питания PA и входа смещения или управления, проходит через контроль тока и защитную логику и заканчивается радиатором, холодной плитой, воздушным каналом или жидкостным контуром.
Электрический и тепловой путь
В проекте обычно совместно задаются напряжение питания, доступный ток, коэффициент заполнения, КПД, тепловая нагрузка, температура на входе и расход воздуха или охлаждающей жидкости. Контроль отраженной мощности или КСВ часто входит в ту же границу, потому что рассогласование может быстро изменить рассеиваемую мощность.
Контроль и защита
Практические данные включают пределы напряжения, запас по току, точки температурных датчиков, выходы аварии, пороги отключения и поведение после восстановления. Эти параметры согласуют источник питания, охлаждение и защиту до установки PA в передатчик, испытательную стойку или промышленную RF-систему.
Единое электрическое и тепловое рабочее окно
- архитектура Питание и охлаждение мощных RF-усилителей
- Сохранить границу на вспомогательном оборудовании Методика охватывает источник и DC-преобразование, формирование и последовательность смещения, сигналы разрешения, защиту, телеметрию, тепловой путь и приемочные данные, связывающие эти функции....
- требования к проектированию Питание и охлаждение мощных RF-усилителей
- Сохранить границу на вспомогательном оборудовании Методика охватывает источник и DC-преобразование, формирование и последовательность смещения, сигналы разрешения, защиту, телеметрию, тепловой путь и приемочные данные, связывающие эти функции....
- интеграция Питание и охлаждение мощных RF-усилителей
- Замкнуть тепловой путь до воздуха или жидкости Определите материал, площадь, плоскостность и обработку распределителя или холодной плиты, TIM, толщину, сжатие, крепеж и момент. Распределите тепловое сопротивление между модулем, интерфейсом, распределителем, радиатором и воздухом или жидкостью....
- испытания и проверка Питание и охлаждение мощных RF-усилителей
- Объединить электрические, RF и тепловые доказательства Измеряйте напряжения у источника и модуля, токи, временные диаграммы enable и bias, реакцию на отказ и температуры во время утвержденных RF-режимов....
Как задать питание, смещение, защиту и тепловой интерфейс RF-модуля мощности
Инженерная методика, связывающая реальные режимы RF с требованиями к DC-шинам, переходным токам, пульсациям, последовательности включения, защите, тепловыделению, охлаждению и приемочным данным.
