Как проектировать выходной тракт высокой мощности РЧ и СВЧ?
Сначала зафиксируйте форму сигнала, выходную плоскость, доставляемую мощность и область нагрузок. Распределите усиление, компрессию, КПД, гармоники и потери между драйвером, выходными каскадами, сумматорами, фильтрами и соединениями; измеряйте прямую и отражённую мощность; согласуйте защиту со смещением и охлаждением; затем проверьте весь тракт по частоте, температуре, скважности и рассогласованию. Большая паспортная мощность усилителя ещё не означает полезную мощность на нагрузке. Потери кабелей и фильтров, разбаланс сумматора, компрессия, спад импульса, фильтрация гармоник, отражение, погрешность калибровки и тепловое снижение мощности отделяют реальный результат от одной точки стендовых данных. Поэтому граница поставки должна точно называть РЧ плоскости, режимы, состояния нагрузки и доказательства полезного выхода.
Какие инженерные решения охвачены
- архитектура Высокомощные РЧ и микроволновые системы: описывает полный путь от выхода возбудителя до плоскости нагрузки или антенны
- требования к проектированию Высокомощные РЧ и микроволновые системы: переводит сигнал, мощность, спектр, скважность, интерфейсы и защиту в измеримые требования
- интеграция Высокомощные РЧ и микроволновые системы: согласует усилители, суммирование, фильтры, измерение, соединения, управление и охлаждение
- испытания и проверка Высокомощные РЧ и микроволновые системы: проверяет калиброванную мощность, спектр, рассогласование, переходы и повторяемость поставленной конфигурации
Зафиксируйте форму сигнала, плоскости и доставляемую мощность
Перечислите непрерывные и импульсные диапазоны, мгновенную полосу, модуляцию или форму импульса, пиковую и среднюю мощность, длительность и период повторения, длину пачки, пик-фактор, скважность и допустимое изменение усиления или фазы. Привяжите измерение входа и выхода к разъёму усилителя, выходу фильтра, фланцу волновода, концу кабеля, нагрузке или входу антенны. Разделите номинальный, линейный, компрессионный и насыщенный режим и укажите, требуется ли мощность в одной точке, при перестройке или многотоновом сигнале. Без этого потери и запасы считают дважды или не учитывают.
Распределите усиление, компрессию и спектр по всему тракту
Минимальный и максимальный бюджет проходит через возбудитель, предварительный и основной драйвер, выходные каскады, делители, сумматоры, переключатели, ответвители, фильтры и соединения с учётом допусков, частоты, температуры, питания, старения и регулировки. Для модуляции задают средний и пиковый back-off, при необходимости EVM или соседний канал, эффект памяти и допустимую коррекцию. Для импульсного или нелинейного режима задают фронты, выброс, спад, стабильность импульсов, гармоники, субгармоники и побочные составляющие. Малосигнальное усиление не доказывает выполнение пределов напряжения, тока и спектра.
Выбирайте суммирование и выходные узлы по разбалансу и отказу
Суммирующая сеть оценивается по амплитудно-фазовому балансу, потерям, развязке, мощности, полосе и температурному дрейфу, а не только по идеальной сумме. Определите импеданс, который видят исправные усилители при отказе или ограничении одного канала, и мощность в балластных нагрузках. Ответвители, циркуляторы, переключатели, разъёмы, кабели и волноводы рассчитывают по пиковым напряжению и току, среднему нагреву, а при необходимости по высоте или давлению. Выходные и гармонические фильтры должны сохранять подавление и групповую задержку при реальной мощности, температуре и рассогласовании.
Описывайте нагрузку областью импедансов, а не одним КСВ
В выходной плоскости задайте модуль отражения, диапазон фаз, длительность и частоту повторения рассогласования. Один и тот же КСВ при изменении электрической длины создаёт разные максимумы напряжения и тока. Укажите, должна ли защита покрывать все фазы, исследованный сектор или контролируемую траекторию. Направленность, коэффициент связи, полоса, калибровка и скорость датчиков прямой и отражённой мощности должны соответствовать решению защиты. Согласуйте снижение мощности, снятие возбуждения, отключение стока или питания, повтор и блокировку с учётом запасённой энергии и задержек.
Интегрируйте смещение, охлаждение, землю и управление без изменения РЧ результата

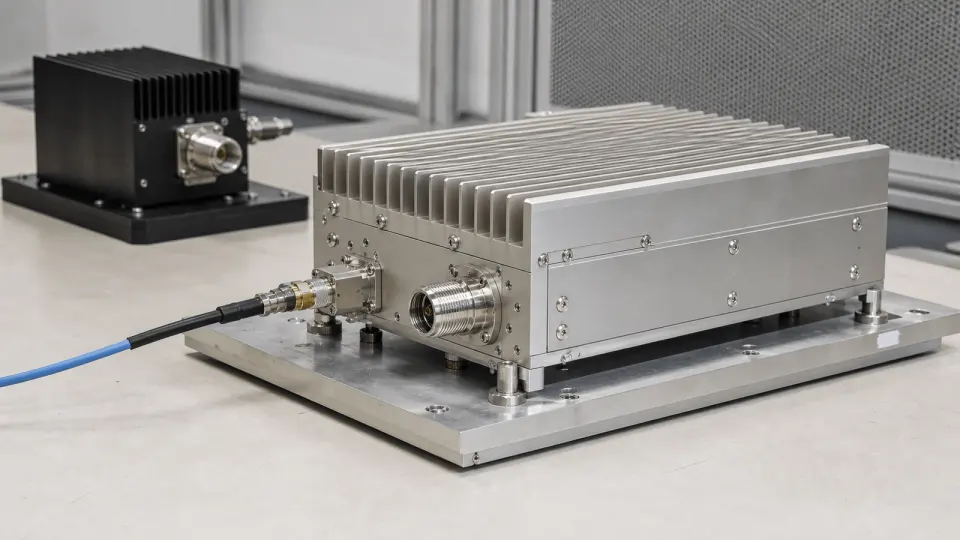

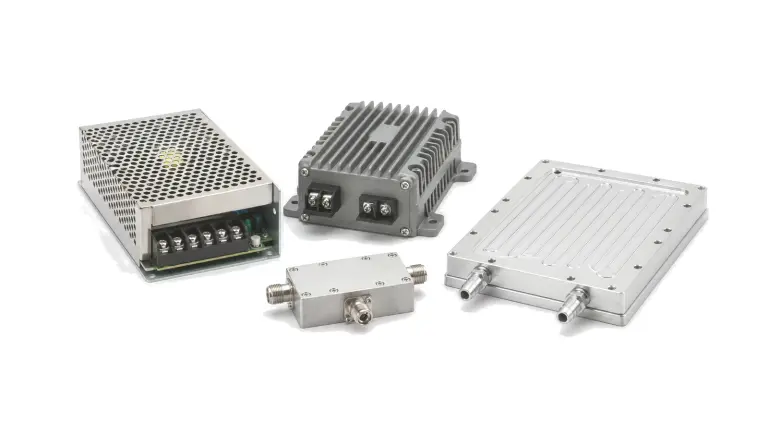

Запишите напряжение на клеммах, импеданс источника, пиковый и средний ток, последовательность, землю, обратные пути, времена управления и энергию аварии. Охлаждение связывается с формой сигнала и КПД каждого режима. Плоскостность основания, интерфейс, воздух или жидкость, рециркуляция и соседние источники тепла входят в РЧ конфигурацию, поскольку усиление, фаза, мощность и пороги меняются с температурой. Компоновка, экранирование, фильтрация, соединение масс и тайминг не допускают проникновения цифрового управления, телеметрии и мощной коммутации в тракт.
Проверьте полный тракт в калиброванных плоскостях
План включает диапазон возбуждения, усиление, доставляемую мощность, компрессию, КПД, гармоники и побочные составляющие, модуляцию или импульсы, переходы, точность регулирования, корреляцию датчиков и время защиты. Матрицу повторяют по частоте, температуре, питанию, скважности, охлаждению и рассогласованию. Кабели, переходы, ответвители, аттенюаторы, датчики и оснастку калибруют до объявленных плоскостей, указывая неопределённость и компрессию приборов. Испытание рассогласованием управляет модулем и фазой и начинается ниже разрушающего уровня. Отчёт связывает результат с аппаратурой, программой, калибровкой, соединениями и нагрузкой.
Матрица проверки высокомощного РЧ тракта
| Рабочая граница | Что зафиксировать | Что сохранить |
|---|---|---|
| Номинальный выход | Диапазон, сигнал, плоскость, пик/среднее и длительность | Калиброванная мощность, усиление, КПД и температура |
| Спектр | Back-off, компрессия, гармоники, побочные и модуляция | Спектральный или векторный результат в указанной плоскости |
| Суммирование | Баланс каналов, потери, развязка и отказ канала | Мощность каналов и суммы, балласт и реакция на отказ |
| Рассогласование | КСВ/отражение, фаза, длительность и повтор | Прямая/отражённая мощность, время снижения/отключения и восстановление |
| Конфигурация | Усилители, фильтры, кабели, программа, охлаждение и калибровка | Отчёт по конфигурации, неопределённость и решение по отклонениям |
Данные RFQ для высокомощной РЧ и СВЧ системы
- Диапазоны, запрещённые участки, мгновенная полоса и перестройка
- Непрерывный, импульсный или модулированный сигнал; пик, среднее, пик-фактор и back-off
- Выходная плоскость, доставляемая мощность, неравномерность, усиление и регулировка
- Компрессия, линейность, гармоники, побочные, шум и переходы
- Длительность, повторение, пачка, скважность и восстановление
- Область импеданса нагрузки или антенны, фаза, длительность и повтор
- Топология, резервирование или отказ канала и условия суммирования
- Питание, последовательность смещения, пиковый ток, земля и энергия отказа
- Основание, воздушное/жидкостное охлаждение, среда, высота и механика
- Калибровка, неопределённость, приёмка, исходные данные и управление изменениями
Инженерная граница
Страница охватывает архитектуру и проверку от заданной плоскости РЧ возбуждения до заданной нагрузки или антенны. Она не сертифицирует усилитель по типовым данным, не обещает стойкость при любом рассогласовании и не заменяет согласование безопасности, излучений, спектра или платформы. Доставляемая мощность и защита зависят от сигнала, скважности, охлаждения, фазы нагрузки, соединений, управления и согласованных испытаний.
