Décrire un masque de fonctionnement pour chaque chemin de ports
Le composant n'est recevable que si chaque chemin respecte simultanément les limites de transmission, d'adaptation, de phase, d'isolation et de puissance dans les états annoncés. Précisez impédance, connecteurs, plans d'étalonnage, terminaisons des ports inutilisés, température, niveau d'excitation et combinaisons émission-réception. Une belle courbe à deux ports ne démontre pas à elle seule la coexistence d'un duplexeur monté dans le système.
Transformer le plan de canaux en masque continu
Distinguez les fréquences qui doivent passer, les zones de transition et les bandes à supprimer. La mention « filtre passe-bande 2,4 GHz » ne précise ni largeur réellement exploitable, ni garde, ni brouilleur. Les bords de bande doivent porter une perte d'insertion et une ondulation maximales; les bandes coupées doivent porter une atténuation minimale sur toute leur étendue. La dérive de fabrication et de température reste à l'intérieur de cette enveloppe.
Le masque vient du couple source-victime. Un brouilleur proche impose souvent la pente d'un filtre de réception; les harmoniques ou images d'un émetteur imposent parfois une réjection lointaine. Dans un duplexeur, la fuite TX vers RX se définit pendant un état simultané avec ports et terminaisons précisés. Une valeur typique isolée ne remplace pas une limite garantie sur la plage.
Ne pas confondre perte d'insertion, ondulation et perte de retour
La perte d'insertion quantifie la réduction de transmission du chemin utile entre deux plans. La perte de retour quantifie la désadaptation d'un port lorsque les autres ports reçoivent les terminaisons déclarées. Un réseau peut transmettre correctement tout en réfléchissant trop, ou être bien adapté tout en dissipant trop d'énergie. Les deux grandeurs sont à fournir en fonction de la fréquence, de la température et de l'état de puissance.
Avant le LNA, la perte passive dégrade directement le facteur de bruit du récepteur. Côté émission, elle réduit la puissance livrée et produit de la chaleur. L'ondulation ou le pic en bord de bande ne doit pas disparaître dans une moyenne. En cas de désencastrement des câbles ou dispositifs, conservez méthode, données brutes et position exacte du plan corrigé.
Limiter le délai de groupe là où la forme d'onde l'exige
Le délai de groupe provient de la pente de la phase de transmission. Sa variation dans la bande occupée peut étaler une impulsion, déplacer des symboles, dégrader l'EVM ou créer un écart de temps entre voies alors que le module paraît plat. Spécifiez bande d'analyse, ondulation crête à crête, aperture de calcul, température et puissance.
Un retard constant peut souvent être calibré; c'est la variation qui déforme. Évitez une exigence arbitraire sur toute la bande catalogue, car les jupes raides accentuent la courbure de phase. Reliez la limite à la largeur de l'impulsion, au débit de symboles, au budget EVM, à la précision de distance ou aux capacités d'égalisation.
Associer l'isolation du duplexeur à une direction et à un état
Sur un dispositif multiport, « réjection » reste ambigu sans port source, port destination et état des autres accès. Définissez pertes antenne-RX et TX-antenne, isolation TX-RX, isolation croisée et adaptation de chaque port. Ajoutez l'état des autres émetteurs, la désadaptation d'antenne, la position des commutateurs et toute loi d'accord.
Fermez ensuite le budget de fuite. Soustrayez l'isolation minimale du niveau TX maximal aux mêmes plans, puis comparez le résidu aux limites de dommage, compression, blocage et désensibilisation du récepteur. Les couplages des commutateurs, circulateurs, câbles, cartes et boîtiers s'ajoutent; la seule fiche du duplexeur ne prouve pas le front-end assemblé.
Convertir la perte en chaleur avant de retenir la puissance annoncée
La tenue en puissance dépend de l'énergie dissipée et des maxima locaux de tension ou de courant. Déclarez puissance CW, crête et moyenne, largeur et rapport cyclique des impulsions, facteur de crête, ROS et phase de désadaptation, puissance inverse, température ambiante et de semelle, montage et ventilation. Pour un multiport, incluez les porteuses simultanées.
La température modifie pertes conductrices, diélectriques et fréquence de résonance. Le masque doit donc rester conforme après équilibre thermique à la puissance prévue, pas seulement pendant un balayage faible signal à 23 °C. Si l'intermodulation passive compte, fixez fréquences, niveaux des tons, ordre, bande de réception et plancher résiduel du banc.
| Bloc de décision | Exigence à figer | Refuser si |
|---|---|---|
| Réponse en fréquence | Bande utile, ondulation, transitions, masque de réjection et dérive thermique | seuls fréquence centrale et BW nominale sont donnés |
| Ports et adaptation | Plans, impédance, terminaisons, paramètres S et pertes de retour | les états des ports ne sont pas définis |
| Fidélité | Bande occupée, délai de groupe, phase ou délai différentiel | un module plat est pris pour preuve de faible distorsion |
| Duplex | Matrice des chemins, états simultanés et budget d'isolation | une valeur unique couvre toutes les directions |
| Puissance | CW/impulsion, rapport cyclique, ROS, thermique, PIM et masque à chaud | le montage et le refroidissement manquent |
| Recette | Étalonnage, niveau, IFBW, dynamique, incertitude et fichiers | la réjection touche le bruit du VNA |
Contrôle rapide : une faible perte peut devenir une forte charge thermique
Avec 100 W CW et 0,8 dB de perte, la charge reçoit environ 83,2 W car 10-0,8/10 = 0,832. Environ 16,8 W ne sont donc pas livrés. Une part est réfléchie selon l'adaptation; le reste chauffe le filtre et ses transitions. Le refroidissement doit évacuer cette énergie sans déplacer le masque. Ce calcul ne remplace pas l'essai: ROS, concentration des champs, crêtes impulsionnelles et PIM peuvent réduire la limite.

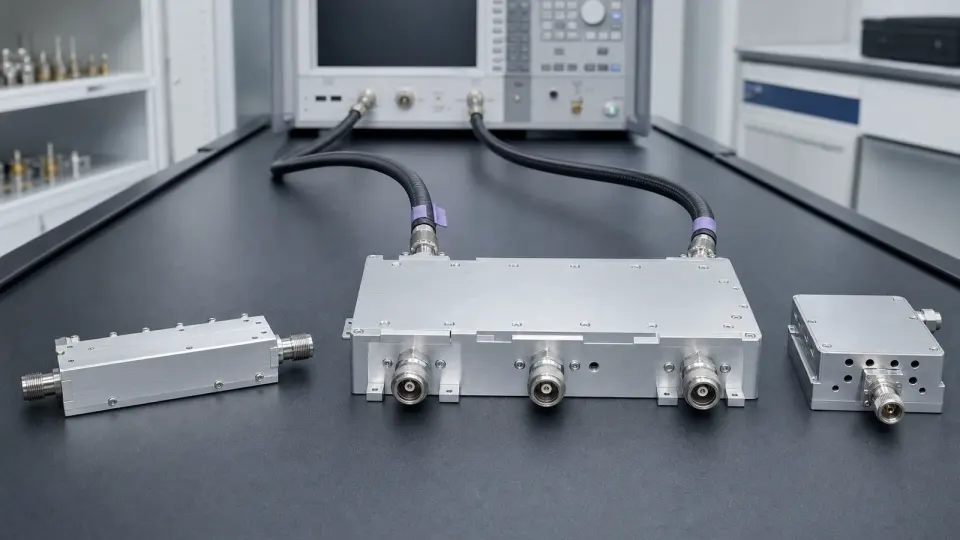

Mesurer le composant plutôt que la limite du banc
- Tracer connecteurs, adaptateurs, dispositifs et plans d'étalonnage; terminer chaque port inutilisé.
- Effectuer un étalonnage deux ports ou multiport jusqu'aux plans requis et archiver les paramètres S bruts.
- Choisir le niveau source pour gagner en dynamique sans comprimer, chauffer ou accorder le filtre.
- Segmenter le balayage afin d'adapter résolution, IFBW et moyennage au passband, aux jupes et au stopband.
- Mesurer module et phase ensemble; calculer le délai de groupe avec l'aperture déclarée.
- Répéter toutes les directions, états de commutation, désadaptations d'antenne et émissions simultanées.
- Séparer balayages thermiques faible signal et essais de puissance, compression, claquage ou PIM.
- Conserver étalonnage, modèle du fixture, puissance, incertitude, limites, Touchstone et traces non conformes.
Erreurs de spécification découvertes trop tard
- Confondre bande à 3 dB nominale et bande utile garantie
- Donner une réjection à un seul point au lieu d'un masque continu
- Remplacer la perte de retour par la perte d'insertion
- Ignorer le délai de groupe lorsque le module est plat
- Annoncer l'isolation sans direction de ports
- Mesurer la réjection sans dynamique étalonnée
- Utiliser une courbe faible signal froide comme preuve de puissance
- Oublier terminaisons, ROS d'antenne et couplages de boîtier
Données minimales pour une demande filtre ou duplexeur RF
- Bandes utiles, bords, transitions, masques coupés, gardes et tolérance
- Nombre de ports, connecteurs, impédance, plans et terminaisons
- Perte maximale, ondulation et perte de retour par chemin
- Délai de groupe, linéarité de phase ou délai différentiel
- Matrice du duplexeur, états simultanés, niveau TX et fuite RX admissible
- Puissances CW/crête/moyenne, impulsion, rapport cyclique, ROS, inverse et PIM
- Températures, semelle, montage, ventilation, choc, vibration et étanchéité
- Étalonnage VNA, dynamique, incertitude, essais thermiques/de puissance et fichiers attendus
