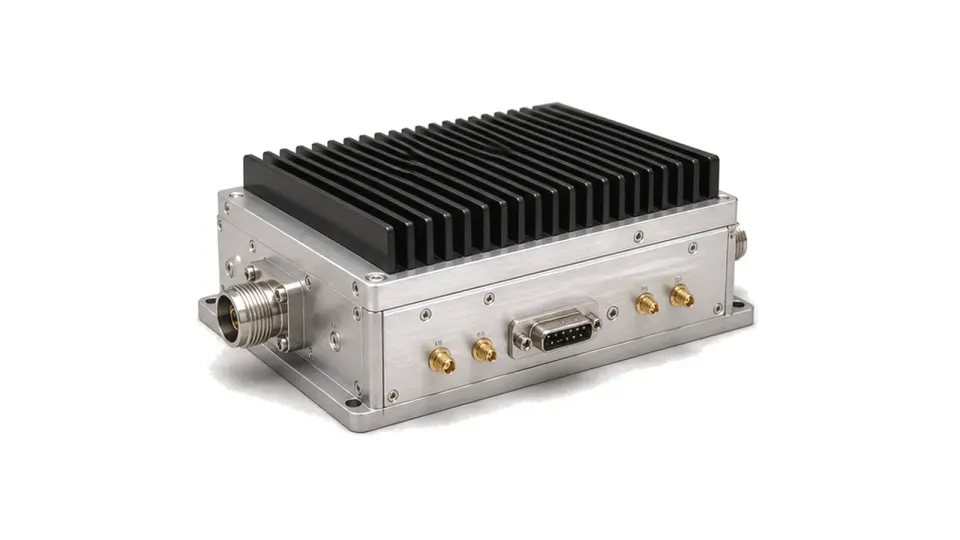

¿Qué define un módulo transmisor RF frente a un amplificador?
El módulo acepta una excitación de banda base, FI o RF definida y entrega una salida RF controlada mediante una cadena que puede integrar conversión, ganancia, filtrado, conmutación, medida, polarización y protección. Su especificación debe describir la forma de onda y las interfaces, además de la potencia.
Dibuje el límite de la cadena suministrada
Indique entrada y nivel, LO o referencia, conversión, excitador, etapa final, filtros, conmutador o aislador, muestra direccional, detector, control y alimentación incluidos. Defina planos, impedancia, masa, tensiones, superficie de refrigeración y mecánica, y qué queda en el equipo anfitrión. Así una etapa de potencia y un excitador completo no se comparan como módulos equivalentes.
Especifique salida útil con la forma de onda real
Declare banda, ancho de canal, modulación, relación pico-media, pulso, ciclo y ráfaga. Distinga potencia CW, media modulada, pico de envolvente y saturación. Añada ganancia, rango, planitud, compresión, eficiencia y estabilidad. Para señales moduladas, EVM y potencia adyacente o recrecimiento se fijan a la potencia y backoff requeridos; ganancia pequeña señal o potencia CW no bastan.
Cierre el plan de frecuencias y las salidas no deseadas
Identifique RF, FI y LO, banda lateral, paso, precisión y asentamiento. Asigne rechazo de imagen, fuga de LO, armónicos, espurias, intermodulación, ancho ocupado y margen de máscara. Evalúe filtros con tolerancia, temperatura, potencia y estado. Precise si los límites se aplican en el conector del módulo, después de un filtro externo o en el plano de antena.
Incluya polarización, calor y desadaptación en la potencia
Liste tensiones, corriente de reposo y activada, irrupción, orden, habilitación y enclavamiento. Convierta forma de onda y ciclo en calor disipado en la base o ambiente especificado; añada calentamiento, reducción y recuperación. Defina VSWR admisible por fase, duración y potencia, y el comportamiento de aislador, monitor reflejado o apagado. Un pico sin estas condiciones no es una capacidad operativa.
Defina comandos y transitorios
Para pulso, TDD o agilidad, especifique disparo, latencia, subida, bajada, caída de nivel, sobreimpulso, transitorio de fase, blanking, fuga silenciada y tiempo hasta frecuencia y nivel estables. Describa ALC, calibración del detector, realimentación DPD o corrección. Arranque, inhibición, temperatura, corriente, potencia reflejada y pérdida de referencia necesitan salida y estado deterministas.
Acepte el transmisor en planos calibrados
Mida parámetros S y ganancia antes de compresión, y después potencia, armónicos, espurias, error y ruido. Con la forma de onda objetivo, verifique EVM, canal adyacente, ancho ocupado y máscara. Repita en extremos de alimentación, temperatura, ciclo y desadaptación; confirme protección y reinicio. Conserve versión de onda, correcciones, planos, calibración, firmware, trazas y límites.
Datos RFQ para módulos transmisores
- Banda RF, sintonía y plan de frecuencias
- Entrada, nivel, referencia y control
- Forma de onda, canal y relación pico-media
- Definiciones de CW, media, pico y saturación
- Ganancia, planitud, control y asentamiento
- EVM, canal adyacente, armónicos y espurias
- Ciclo, pulso o ráfaga
- Alimentación, corriente, secuencia y fallos
- Refrigeración y temperatura
- VSWR, reflejada y protección
- Planos y evidencia de aceptación
Límite de categoría
La categoría cubre conjuntos transmisores RF que integran dos o más funciones de conversión, ganancia, filtrado, conmutación, monitorización, polarización y protección. Amplificadores independientes, generadores, antenas y sistemas completos quedan fuera salvo que formen parte del límite entregado.
