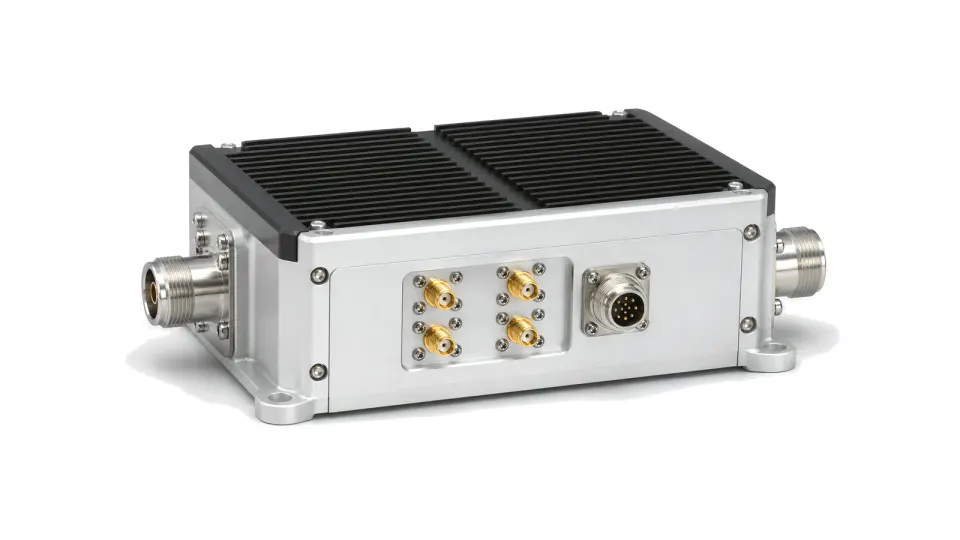

متى تستخدم وحدة تحويل نطاق RF بدلا من محولين منفصلين؟
تستخدم عندما يجب أن يحول تجميع واحد مساري الإرسال والاستقبال بين نطاق الراديو ونطاق RF أو ميكروويف مستهدف مع الحفاظ على الازدواج والكسب والضوضاء والقدرة والعزل والتحكم. تشمل الفئة تجميعات تحويل النطاق المزدوجة أو ثنائية الاتجاه ووحدات توسيع النطاق الخارجية. وتبقى الخلاطات المنفصلة ومحولات الرفع أو الخفض أحادية الاتجاه في فئاتها الخاصة.
تثبيت خطة التردد في الاتجاهين
تحدد لكل منفذ وحالة نطاقات TX وRX في جانبي الراديو والهدف وIF إن وجد وتردد LO وجهة الحقن وانعكاس الطيف والنطاق الجانبي المطلوب وموقع الصورة وتحكم T/R أو الازدواج. كما تحدد المرجعية الداخلية أو الخارجية والدقة وضوضاء الطور وبدء التشغيل والاستقرار والترابط وسلوك فقد المرجع.
إغلاق ميزانيتي الاستقبال والإرسال كل على حدة
في الاستقبال تراجع قيمة التحويل وشكل الضوضاء والانضغاط وIIP3 وتحمل الإشارات الحاجبة ورفض الصورة والاستجابات الشاردة وتسرب LO. وفي الإرسال تراجع قدرة القيادة والخرج وضبط الكسب والانضغاط والتشوه البيني والتوافقيات والنطاق الجانبي غير المطلوب وتسرب الحامل أو LO. ثم يقاس عزل TX-RX والعزل بين LO وRF وبين المنافذ في جميع الحالات.
التحقق من التجميع العامل كاملا
تحدد مستويات المرجع والمعاوقة والمرشحات أو وحدة الازدواج وواجهة التحكم وتسلسل الطاقة والمعايرة والتبريد وحالات العطل قبل الاختبار. يقاس المسار المطلوب ومصفوفة النواتج الشاردة المستخرجة من خطة التردد لكل اتجاه وحالة عند حدود الحرارة والتغذية. ويضاف عدم التطابق والإشارات الحاجبة وفقد المرجع وعابرات التبديل عندما يمكن أن تظهر في النظام المركب.
- نطاقات TX/RX وعرضها في جانبي الراديو والهدف
- خطة LO والمرجع وجهة الحقن وانعكاس الطيف والترابط
- كسب الاستقبال والضوضاء والانضغاط والحجب والصورة والنواتج الشاردة
- قيادة الإرسال والقدرة والخطية والتوافقيات والنطاق الجانبي والتسرب
- طريقة الازدواج وزمن التبديل والعزل وجدول الحالات
- واجهات RF/IF والتحكم والطاقة والحرارة وشروط القبول
حد القبول في النظام المركب
تعتمد الوحدة مع جهاز الراديو والمرجع والمرشحات أو وحدة الازدواج والكابلات والحمل وتوقيت التحكم الفعلي. لا يثبت منحنى واحد لكسب التحويل النظافة الطيفية في الاتجاهين أو العزل أو التبديل أو الاستقرار عند مستويات المرجع المركبة.
