RF-Transverter

RF-Transverter setzen Sende- und Empfangswege zwischen dem Arbeitsband eines Funkgeräts und einem anderen HF- oder Mikrowellenband in einer Baugruppe um.

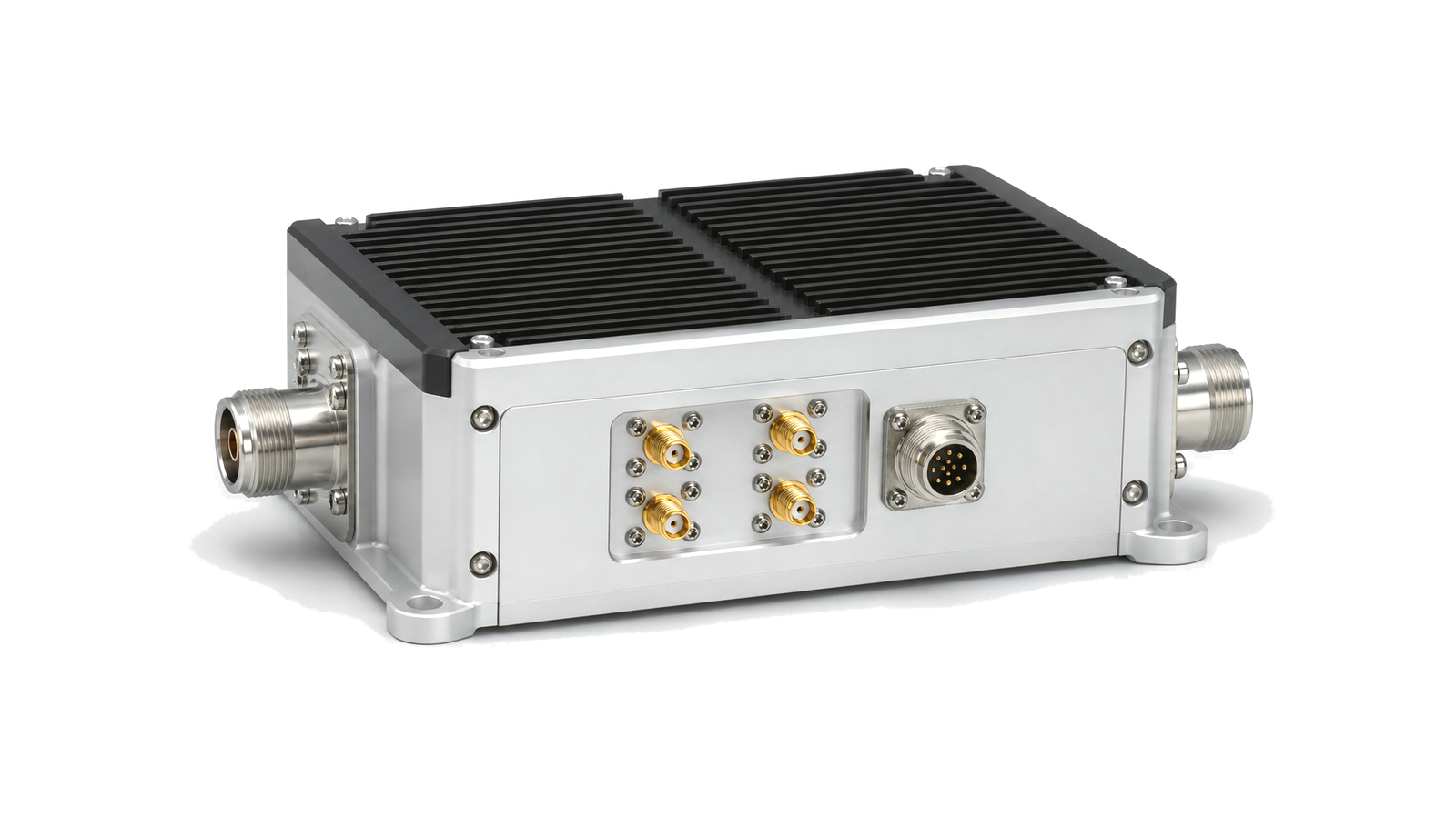

RF Transverters

FAQ

Was ist die Spiegelfrequenz eines HF-Umsetzers und wie wird sie beherrscht?

Die Spiegelfrequenz ist ein unerwünschter Eingang, der über eine andere Mischbeziehung dieselbe ZF erzeugt; Frequenzplan, Vorselektion und geprüfte IQ-/Spiegelunterdrückung müssen sie gemeinsam beherrschen.

Wie beeinflussen LO-Pegel und LO-Durchschlag einen HF-Frequenzumsetzer?

Der LO-Pegel bestimmt den Schaltzustand des Mischers und damit Umsetzungsverhalten, Kompression und IMD; LO-Durchschlag belastet Antenne, ADC, Verstärker oder Nachbarkanäle.

Technische Anfrage

Teilen Sie Ihre RF-Anforderung

Beschreiben Sie das Produkt, die Einsatzbedingungen und den Projektkontext. Unser Engineering-Team leitet Ihre Anfrage an den passenden Ansprechpartner weiter.

AnhängeFügen Sie Zeichnungen, Stücklisten, Spezifikationen oder Messdateien hinzu. Maximal 5 Dateien, je 10 MB und insgesamt 25 MB.
oder hierher ziehenPDF, DOCX, XLSX, CSV, TXT, JPG, PNG, S1P und S2P
In der Regel innerhalb eines Werktags geprüftProjektinformationen werden vertraulich behandelt

Wann ist ein RF-Transverter getrennten Frequenzumsetzern vorzuziehen?

Ein RF-Transverter ist sinnvoll, wenn eine Baugruppe sowohl Sende- als auch Empfangsweg zwischen Funkgeräteband und Zielband umsetzen und dabei Duplexbetrieb, Verstärkung, Rauschen, Ausgangspegel, Isolation und Steuerung beherrschen muss. Die Familie umfasst gekoppelte oder bidirektionale Bandumsetzer und externe Banderweiterungen. Einzelmischer sowie reine Auf- oder Abwärtskonverter bleiben eigenständige Kategorien.

Frequenzplan für beide Richtungen festlegen

Für jeden Port und Zustand werden TX- und RX-Band auf Funkgeräte- und Zielseite, ein mögliches ZF-Band, LO-Frequenz und Einspeiseseite, Spektruminversion, Nutzseitenband, Spiegellage sowie T/R- oder Duplexsteuerung abgebildet. Festzulegen sind interne oder externe Referenz, Genauigkeit, Phasenrauschen, Anlauf, Einschwingzeit, Kohärenz und Verhalten bei Referenzausfall.

Empfangs- und Sendebilanz getrennt schließen

Im Empfangsweg zählen Umsetzgewinn oder -verlust, Rauschzahl, Kompression, IIP3, Großsignalfestigkeit, Spiegel- und Nebenwellenunterdrückung sowie LO-Leckage. Im Sendeweg zählen Ansteuerung, Ausgangsleistung, Regelbereich, Kompression und Intermodulation, Harmonische, unerwünschtes Seitenband und Trägerdurchschlag. Anschließend wird die Isolation zwischen TX, RX, LO und allen Ports in jedem Zustand geprüft.

Die vollständige Baugruppe verifizieren

Vor dem Test werden Bezugsebenen, Impedanz, Filter oder Duplexer, Steuerung, Versorgungsfolge, Kalibrierung, Wärmeweg und Fehlerzustände definiert. Für jede Richtung und Schaltstellung werden Sollübertragung und Nebenwellenmatrix über Temperatur und Versorgung gemessen. Fehlanpassung, Blocker, Referenzunterbrechung und Schalttransienten gehören dazu, wenn sie im Einbau auftreten können.

  • TX/RX-Bänder und Bandbreiten auf Funkgeräte- und Zielseite
  • LO-Plan, Referenz, Einspeiseseite, Inversion und Kohärenz
  • Empfangsgewinn, Rauschzahl, Kompression, Blocker, Spiegel und Nebenwellen
  • Sendeansteuerung, Leistung, Linearität, Harmonische, Seitenband und Leckage
  • Duplexverfahren, Schaltzeit, Isolation und Zustandslogik
  • HF/ZF-Schnittstellen, Steuerung, Versorgung, Thermik und Abnahmebedingungen

Abnahmegrenze im Einbau

Der Transverter wird mit realem Funkgerät, Referenz, Filtern oder Duplexer, Kabeln, Last und Steuerzeiten abgenommen. Eine einzelne Umsetzgewinnkurve belegt weder spektrale Reinheit in beiden Richtungen noch Isolation, Umschaltung oder Stabilität an den Einbau-Bezugsebenen.
