شبكات مطابقة الممانعة RF
توضع شبكة المطابقة بين مراحل RF عندما لا تكون ممانعة المصدر والحمل متساوية. تساعد هذه الشبكات على خفض القدرة المنعكسة وتثبيت سلوك الواجهة والحفاظ على مسار الإشارة ضمن نطاق التردد المطلوب.
البيانات الشائعة
تشمل المواصفات عادة الممانعة المستهدفة ونطاق التردد والطوبولوجيا وفقد العودة وفقد الإدخال وVSWR وقدرة التحمل وشكل التغليف ونوع الموصل ودرجة حرارة التشغيل.
المواصفات الفنية لـ شبكات مطابقة الممانعة RF
قبل اختيار البنية يجب تعريف الممانعة المركبة للمصدر والحمل مع التردد والانحياز والحرارة والتفاوت. يحدد عرض النطاق ونسبة التحويل وQ والفقد والجهد والتيار الداخليان وطفيليات اللوحة ما إذا كانت الشبكة مجمعة أو موزعة أو مقاومية.
اختيار شبكات مطابقة الممانعة RF
يقيس التحقق معاملات S المركبة والقدرة المنقولة والفقد عند المستوى المرجعي الفعلي عبر النطاق والانحياز والحرارة. تشمل الخطة تفاوت المكونات وتغير الحمل والمعدن المجاور؛ ولا تكفي قيمة VSWR جيدة عند تردد مركزي واحد.
ما الذي تغطيه فئة شبكات مطابقة الممانعة RF؟

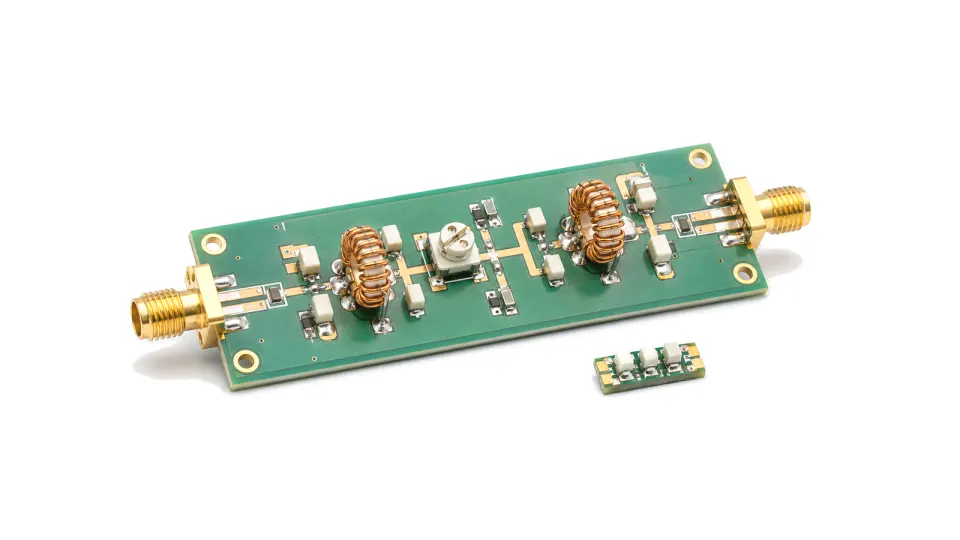

تربط شبكات مطابقة الممانعة RF بين المصدر والحمل والهوائي والمرشح أو المضخم، بحيث تنتقل القدرة مع انعكاس مضبوط ضمن نطاق التشغيل المطلوب.
كيف تُختار الأجهزة ضمن فئة شبكات مطابقة الممانعة RF؟
منهج يربط الوظيفة ومستوى المرجع بالمعاوقة المركبة وإجهاد النبضة والخفض الحراري والبيئة وأدلة القبول.
- أغلق الحد الكهربائي والحراري قبل اختيار العتاد
- افصل بين الإنهاء والمطابقة والتسوية والحماية
- ثبّت النطاق المتصل والمعاوقة ومستوى المرجع
ما المواصفات المهمة عند تقييم شبكات مطابقة الممانعة RF؟
يقيس التحقق معاملات S المركبة والقدرة المنقولة والفقد عند المستوى المرجعي الفعلي عبر النطاق والانحياز والحرارة. تشمل الخطة تفاوت المكونات وتغير الحمل والمعدن المجاور؛ ولا تكفي قيمة VSWR جيدة عند تردد مركزي واحد.
كيف تُختبر الأجهزة ضمن فئة شبكات مطابقة الممانعة RF ويُتحقق من أدائها؟
يبدأ تحديد حمل RF أو شبكة معاوقة سلبية بتعريف الوظيفة ومستوى المرجع المُعاير. بعد ذلك تُثبّت نطاقات التردد المتصلة، ومعاوقة المرجع، وحالات المنافذ، والانعكاس والانتقال المركبان، والقدرة المتوسطة والذروية، وعرض النبضة وتكرارها ونسبة التشغيل، وعدم المطابقة، ودرجة حرارة التثبيت، والتبريد، والموصلات، والبيئة. ويجب أن تتضمن خطة القبول معايرة محلل الشبكات، وإجهاد القدرة، والاستقرار الحراري، وعدم اليقين، وحفظ البيانات الأصلية.
كيفية تحديد شبكة RF سلبية أو حمل: المعاوقة والانعكاس والقدرة والحدود الحرارية
