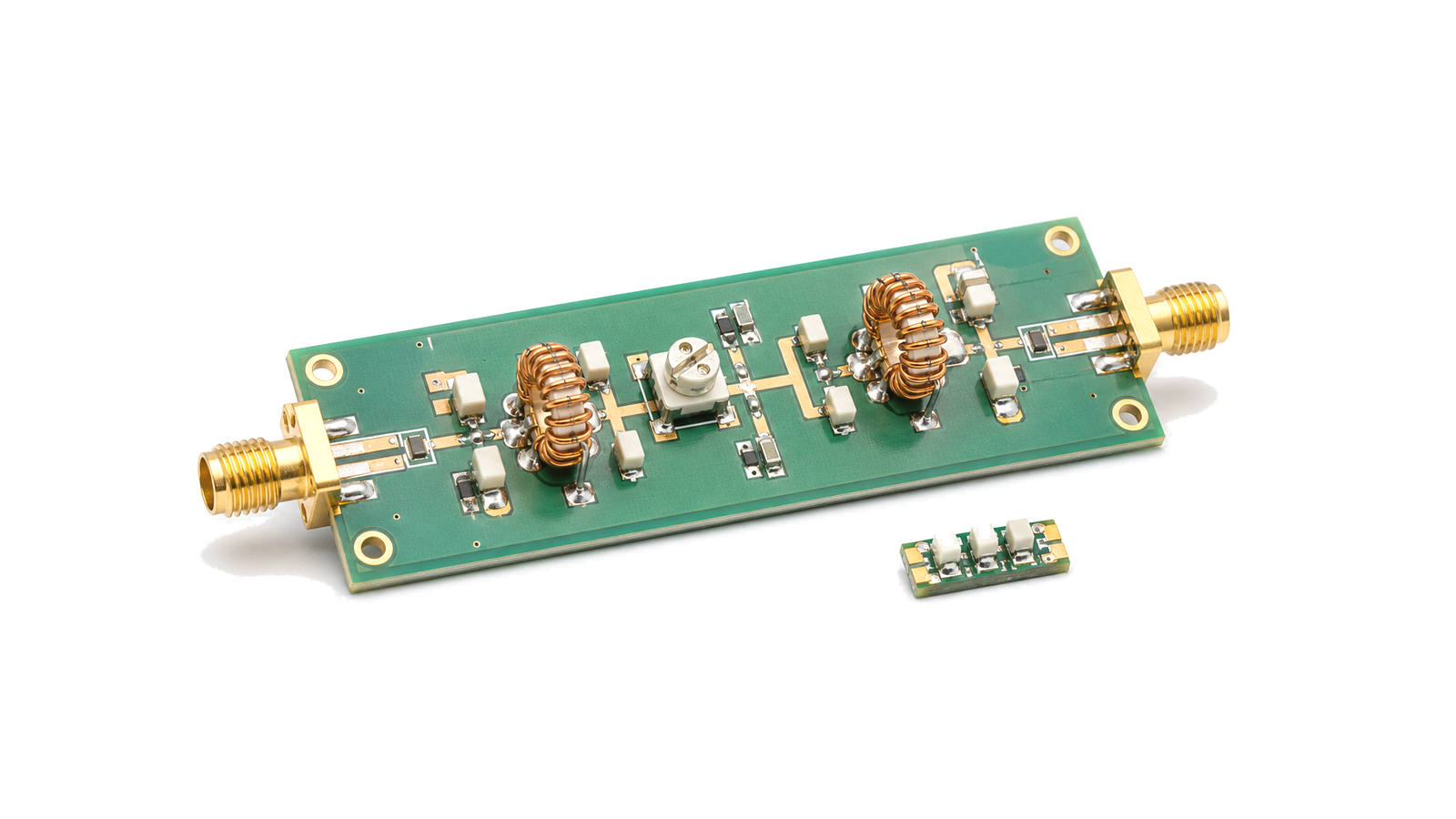

射频阻抗匹配网络
当射频源端和负载端的阻抗并不自然一致时，阻抗匹配网络用于连接两个射频级。它可以降低反射功率，稳定接口状态，并让信号路径在目标频段内保持可用。匹配网络可出现在天线馈电、滤波器接口、放大器输入输出、传感器接口和定制射频模块中。
接口与网络数据
常见参数包含目标阻抗、工作频段、网络拓扑、回波损耗、插入损耗、驻波比、功率容量、封装形式、连接器类型和工作温度范围。窄带和宽带匹配网络的取舍通常来自频段宽度、损耗、尺寸和功率要求。
射频阻抗匹配网络技术参数
在选择拓扑前，应给出源端和负载端随频率、偏置、温度及容差变化的复阻抗。带宽、变换比、Q 值、损耗、内部电压电流以及 PCB 寄生共同决定采用集总、分布式还是电阻型网络，不能只围绕中心频点优化。
射频阻抗匹配网络选型
验证以真实参考面测量复数 S 参数、传输功率和网络损耗，并覆盖频段、偏置、温度及元件容差。还要检查负载偏移和邻近金属结构下的稳定性；单一中心频点的低 VSWR 不能代表整个接口已经匹配。
射频阻抗匹配网络这一分类涵盖哪些内容？
射频阻抗匹配网络用于连接源端、负载、天线、滤波器或放大器接口，在目标频段内控制反射并改善射频功率传输。
射频阻抗匹配网络类硬件应如何选型？
从功能、参考面、复阻抗、反射与插入响应、波形功率、温度降额、使用环境和验收证据出发，建立射频负载、终端和阻抗网络的可验证规格。
- 选器件之前，先把电气边界和热边界写完整
- 先区分终端、匹配、均衡和保护功能
- 锁定连续频段、特性阻抗和参考面
评估射频阻抗匹配网络时应重点比较哪些技术参数？
验证以真实参考面测量复数 S 参数、传输功率和网络损耗，并覆盖频段、偏置、温度及元件容差。还要检查负载偏移和邻近金属结构下的稳定性；单一中心频点的低 VSWR 不能代表整个接口已经匹配。
射频阻抗匹配网络类硬件应如何测试与验证？
定义无源射频网络或负载时，应先写清功能和校准参考面，再锁定连续频段、特性阻抗、端口状态、回波损耗或驻波比、插入响应、平均与峰值功率、脉宽、占空比、失配或反向功率、安装温度、散热方式、连接器和环境条件。验收方案还要说明 VNA 校准、功率应力、热稳定时间、合格判据和原始数据留存。只有标称阻值或额定瓦数，不能证明宽带匹配、脉冲耐受和装机温升均符合要求。
