ما الذي يندرج ضمن فئة مواد امتصاص RF؟
مادة امتصاص RF هي مادة كهرومغناطيسية فاقدة تقلل مساراً محدداً للانعكاس أو رنين التجويف أو اقتران المجال القريب أو الصدى في الفضاء الحر. يأتي اختيار الشكل بعد تحديد مشكلة المجال وقياس القبول. الهرم داخل الحجرة وبلاطة الفرايت والصفيحة المرنة والحشوة المشكلة كلها مواد ماصة، لكن سماكتها واعتمادها على الظهر واستجابتها للزاوية وحدود قدرتها وإثبات تثبيتها ليست قابلة للتبادل.
مطابقة شكل المادة مع مشكلة المجال

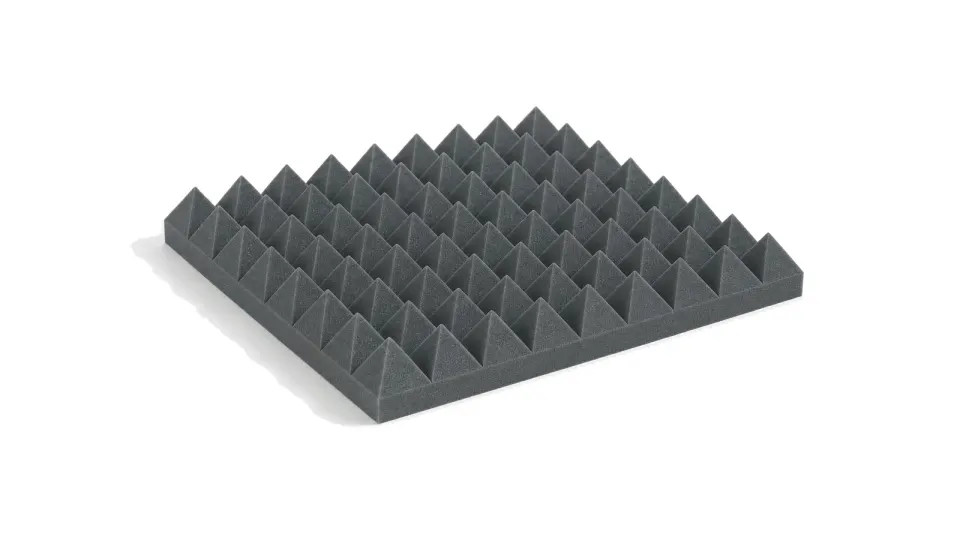

توفر الرغوة المحملة والأشكال الهرمية انتقالاً تدريجياً من الفضاء الحر. تعالج بلاطات الفرايت ترددات أدنى بعمق صغير، ويوسع التركيب الهجين النطاق. تلائم الصفائح الرقيقة والأجزاء المشكلة الحجيرات الضيقة، لكن استجابتها تتأثر بشدة بالمعدن الخلفي واللاصق والانضغاط واتجاه المجال المحلي.

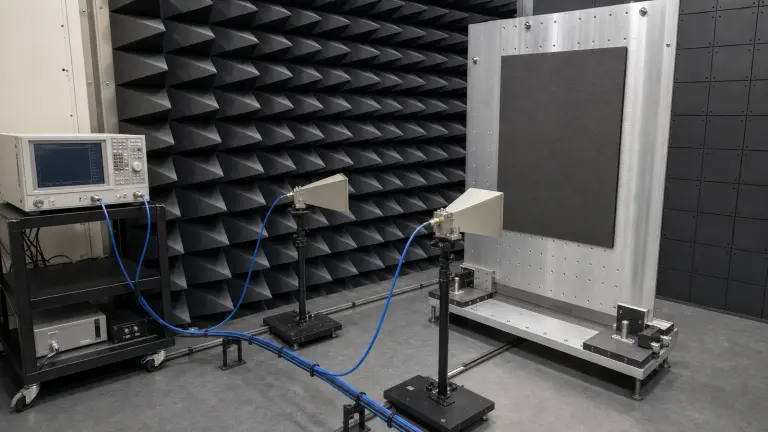

يجب تحديد ما إذا كانت المهمة معالجة جدار حجرة أو رنين صندوق أو اقتران هوائي بكابل أو تسرب غطاء أو فتحة أو هدف إشعاعي معاير. تختصر عينة الاختبار قائمة المرشحين؛ أما القرار النهائي فيتطلب التجميع الفعلي مع الوصلات والحواف والمعدن المجاور.
مقارنة الأدلة لا الأسماء
| حد الاختيار | الدليل المطلوب | ما يجب رفضه |
|---|---|---|
| المشكلة الكهرومغناطيسية | النطاق ومكان المجال والسقوط والاستقطاب والتخفيض | ادعاء عام واسع النطاق |
| تركيب الطبقات | الشكل والسماكة والكثافة والظهر واللاصق والوصلات والانضغاط | عينة لا تمثل التركيب |
| أداء RF | الطريقة والمرجع والهندسة وعدم اليقين والمنحنى الكامل | أفضل قيمة منفردة |
| القدرة والحرارة | مستمر أو نبضي والكثافة والبؤرة والتهوية والحرارة | قدرة بلا زمن أو تبريد |
| البيئة | الرطوبة والكيمياء واللهب والفراغ والتقادم للتجميع نفسه | اسم المادة كدليل تأهيل |
مدخلات مطلوبة قبل الاختيار
- مجالات التردد ومسار المجال غير المرغوب ومقدار التخفيض
- العمق والمساحة والكتلة والظهر المعدني ومناطق الحظر
- زوايا السقوط والاستقطاب أو اتجاه E/H المحلي
- الكثافة المتوسطة والذروية ونسبة التشغيل وزمن البؤرة الساخنة
- الحرارة والهواء والرطوبة والكيمياء واللهب والفراغ
- اللاصق والمثبتات والوصلات والحواف والفجوات والانضغاط
- طريقة القبول على عينة أو في الفضاء الحر أو الحجرة أو التجميع
حدود الفئة
تشمل الفئة رغوات وصفائح وبلاطات وأشكال RF والميكروويف التي تتمثل وظيفتها الأساسية في تحويل الطاقة الكهرومغناطيسية إلى فقد. تبقى الحشيات الموصلة والصناديق المعدنية والواجهات الحرارية وفرايت الدارات والحجرات عديمة الصدى الكاملة كيانات منفصلة.
