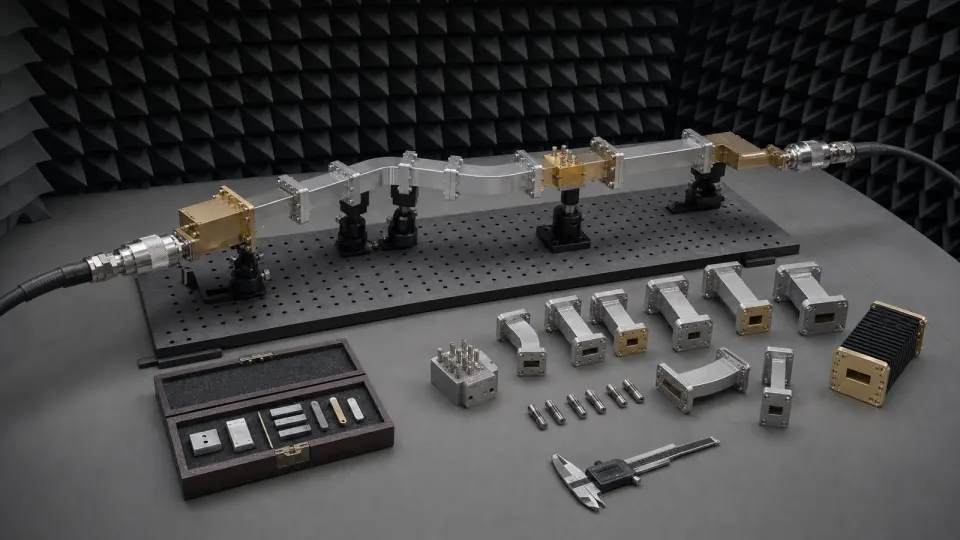

تحكّم في المسار المركّب كاملاً لا في قائمة أجزاء متوافقة اسمياً
يربط القرار القابل للدفاع بين النمط والفتحة والفلنجات والمحاذاة وميزانية RF وبيئة القدرة والمستويات المعايرة وأدلة التجميع نفسه. عند الموجات المليمترية يصبح انزياح صغير في الفتحة أو تلف الوجه أو حمل معلّق أو حركة المحول كبيراً نسبة إلى طول الموجة. لذلك تعد الرسومات الميكانيكية وشروط القياس جزءاً من المتطلبات.
ثبّت النطاق والنمط وكل نقاط عدم الاستمرارية أولاً
ابدأ بنطاق التشغيل المستمر ونطاق التحقق وهوامش الحماية، لا بتردد مركزي منفرد. حدّد تسمية الموجّه وأبعاده الداخلية والنمط السائد والاستقطاب واتجاه الانتشار. افحص هامش تردد القطع وخطر الأنماط الأعلى في الفتحة والتحويلات والانحناءات الفعلية؛ تداخل نطاقين في كتالوجين لا يثبت نقاء النمط.
ارسم المسار من مستوى المصدر المعاير إلى مستوى المستقبل أو الحمل. أدرج المقاطع المستقيمة والانحناءات والالتواءات والتدرجات والخطوات والتحويلات المحورية والنوافذ والمقاطع المرنة ووظائف OMT والمقارنات والعوازل والأحمال والمحولات القابلة للفك. لكل تغير في المقطع أو الاستقطاب أو التناظر خطر مستقل للانعكاس وتحويل النمط وتركيز المجال والتفاوت.
حدّد هندسة الفلنجة وحالة السطح وتكرارية التجميع
لكل وصلة اذكر عائلة الفلنجة ورسمها والفتحة واتجاهها والوجه المسطح أو الخانق ودبابيس التموضع والبراغي والحشية والمرجع الزاوي. قد تخفي الثقوب المتطابقة فتحة مزاحة أو طريقة تمركز مختلفة أو مستوى مرجع نقله محول؛ التشابه البصري غير كافٍ.
اضبط الاستواء والتعامد وموضع الفتحة والنتوءات والطلاء والتلف والنظافة. حدّد نقاط الدعم والحمل المسموح وتسلسل الشد وطريقة العزم وعدد مرات إعادة الربط. قس تكرارية RF عبر دورات فك وربط مقصودة مع دعم الكابلات والمحولات والأجزاء الثقيلة.
اربط الفقد والمطابقة والعزل والطور بمستويات محددة
أنشئ عبر التردد والحرارة ميزانية لفقد الإدخال وفقد الرجوع أو VSWR والعزل والاتجاهية وتوازن السعة والطور وتأخير المجموعة والتسرب حسب الوظيفة. لكل حد مستوى ثنائي أو متعدد المنافذ معلوم. افصل حدود المكوّن وزوج الفلنجات والمحول والمسار الكامل لتحديد مصدر الإخفاق.
احسب فواقد الموصل وخشونة السطح وتشطيبه والطول والانحناءات والالتواءات والتدرجات وعدم مطابقة الوصلات والتسرب وتغير الأبعاد الحراري. في المقارنات والدوارات وOMT غط جميع حالات المنافذ المثارة والمنهية. تتطلب السلاسل المتماسكة أيضاً ضبط الطول الكهربائي وتكرارية الطور بعد إعادة الربط.
افصل بين مجال الذروة والتسخين المتوسط وحالة الضغط
حدّد شكل الموجة وقدرة الذروة والمتوسط وعرض النبضة ونسبة التشغيل والتكرار وعدم المطابقة وزمن العطل والمنافذ التي يمكن تغذيتها. يتحكم مجال الذروة في الانهيار بينما تتحكم الخسارة المتوسطة في الحرارة. قد تركز الدرجات والفجوات والحواف والنوافذ والتلوث ووصلات الفلنجات المجال قبل المقطع المستقيم.
اذكر حرارة الوسط أو القاعدة والغاز أو التطهير والضغط والارتفاع أو الفراغ والتبريد ومسار الحرارة. يجب تقييم الهالة والقوس وmultipactor للهندسة والمادة والسطح والمجال والضغط الفعلي. قبل اختبار القدرة حدّد التعشيق الوقائي ورفع القدرة وحدود القدرة المنعكسة والفحص وإعادة قياس RF بعد الاختبار.
أدخل معايير المعايرة ومستويات المرجع وعدم اليقين في التصميم
اختر طريقة VNA والمعايير بحسب النطاق وطوبولوجيا المنافذ وقابلية إدخال DUT. سجّل تعريفات المعايير وأبعادها وقيم الخط أو الإزاحة وهوية الطقم والحرارة والشهادة. علّم المستويات المعايرة على الرسم وحدّد المحولات والتدرجات ومحولات التردد والتجهيزات التي تبقى في النتيجة.
استخدم معيار تحقق مستقل يكشف المعايرة الرديئة. قس البواقي وتكرارية إعادة الربط والانجراف والحركة والتسرب والمدى الديناميكي وعدم اليقين البعدي. قد يحتاج الجهاز غير القابل للإدخال أو الاتجاهي إلى معايرتين أو توصيف محول؛ احتفظ بالبيانات المركبة الأصلية وانتشار عدم اليقين.
أغلق القبول بأدلة الأبعاد وRF والتكوين
تعرّف حزمة القبول الأجزاء والأرقام التسلسلية والمادة والتشطيب ومراجعات الرسومات وفحص الفتحات والفلنجات والاتجاه والدعم والمعايرة والبيئة والبيانات الخام والنتائج المصححة وعدم اليقين والحدود. تساعد الصور في تعريف التكوين لكنها لا تستبدل الأبعاد أو بيانات RF.
حدّد فحص الاستلام ومسار التجميع والتنظيف والأغطية والتخزين وإعادة الربط والإصلاح وإعادة الاختبار. قد يغير تبديل مورد الفلنجة أو الأبعاد أو الطلاء أو التشغيل أو المادة أو اللحام أو الطول أو الدعم أو معيار المعايرة النتيجة مع بقاء الاسم؛ كل بديل يحتاج مراجعة كهربائية وميكانيكية ومترولوجية للقدرة والوثائق.
| حد القرار | الدليل الواجب تثبيته | ارفض عندما |
|---|---|---|
| النطاق والنمط | النطاقات والفتحة والتسمية والنمط السائد والاستقطاب وهامش القطع | يذكر التردد المركزي فقط |
| طوبولوجيا المسار | الانحناءات والالتواءات والتدرجات والنوافذ والمحولات والعناصر السلبية والأحمال | يعزل المكوّن عن المسار المركّب |
| الفلنجة | الرسم والفتحة والزاوية والتمركز والوجه والبراغي والحشية والجزء المقابل | تعد الثقوب المتشابهة توافقاً كاملاً |
| ميزانية RF | المستويات والفقد والمطابقة والعزل والاتجاهية والطور والتأخير والتسرب والحرارة | لا يملك الحد مستوى أو شرطاً |
| القدرة | الموجة والذروة/المتوسط ونسبة التشغيل وعدم المطابقة والضغط والسطح والحرارة والتبريد | تستخدم قيمة اسمية لكل البيئات |
| الميكانيكا | الأطوال والهندسة والاستواء والدعم والحمل والعزم والنظافة وإعادة الربط | يعلق الرأس الثقيل على الفلنجة |
| المعايرة | الطريقة والمعايير والتعريفات والمستويات وقابلية الإدخال والبواقي والتكرارية وعدم اليقين | تتوفر منحنيات مصححة فقط |
| القبول | التسلسل والرسم والفحص والتجميع والبيانات الأصلية وعدم اليقين والحدود والتغييرات | تحل شهادة عامة محل التجميع الفعلي |
مثال: قد يتصل مسار 39.5 GHz ميكانيكياً ويبقى غير صالح للقياس
يحتوي مسار استقبال على محولين من المحوري إلى الموجّه والتواء وجهاز اتجاهي ومحول اختبار قابل للفك. تتداخل النطاقات وتبدو البراغي متطابقة، لكن وصلة تستخدم تمركزاً مختلفاً والجهاز غير قابل للإدخال كمنفذين عاديين. تثبت المراجعة رسومات الفتحات والفلنجات والاستقطاب والزاوية والدعامات والمستويات؛ وتوزع الفقد والرجوع والاتجاهية والطور؛ وتحدد معايرتين مع توصيف المحول ودورات إعادة الربط. تغيّر البيانات المركبة والبواقي وعدم اليقين القرار من «الأجزاء تتصل» إلى «المسار المدعوم والمعاير يحقق الميزانية عند المستويات المعلنة».
ابنِ مسار تحديد المواصفات والتحقق
- اعتمد نطاقات التشغيل والحماية والتحقق والفتحة والنمط والاستقطاب والاتجاه.
- أصدر الرسم الكامل مع التحويلات والانحناءات والالتواءات والنوافذ والعناصر السلبية والأحمال ومحولات الاختبار.
- ثبّت رسومات الفلنجات وموضع الفتحة والزاوية والتمركز والوجوه والبراغي والحشيات والأجزاء المقابلة.
- وزع الفقد والرجوع والعزل والاتجاهية والطور وتأخير المجموعة والتسرب على مستويات وشروط.
- اعتمد المادة والتشطيب والخشونة والهندسة والطول والاستواء والدعم والحمل والتنظيف والتجميع.
- حدّد الموجة والقدرة وعدم المطابقة والعطل والحرارة والضغط أو الفراغ والتبريد والسلامة.
- اختر طريقة المعايرة ومعاييرها بحسب النطاق والطوبولوجيا وقابلية الإدخال واحفظ تعريفاتها.
- قس البواقي وإعادة الربط والانجراف والحركة والتسرب وعدم اليقين قبل قبول DUT.
- تحقّق من RF والطور والقدرة للتجميع المدعوم في جميع الحالات المطلوبة.
- أصدر الرسومات والفحص والمعايرة والبيانات الأصلية والتصحيح وعدم اليقين والحدود ومحفزات التغيير.
قرارات شائعة في الموجّهات يجب رفضها
- الاختيار بالتردد المركزي دون فحص الفتحة وهامش القطع والأنماط الأعلى.
- اعتبار ثقوب التثبيت المتشابهة دليلاً على توافق الفلنجة والاستقطاب.
- إهمال الانحناءات والالتواءات والمحولات أو الدعامات في الميزانية الكهربائية.
- ذكر الفقد دون مستوى مرجع وحرارة وعدد وصلات وعدم يقين.
- ذكر القدرة دون موجة ونسبة تشغيل وعدم مطابقة وضغط وسطح وحد حراري.
- ترك محول ثقيل أو رأس اختبار معلقاً على فلنجة دقيقة.
- تنظيف وجه تالف دون فحص أبعاد وحدود إصلاح.
- إزالة محول بعد المعايرة دون طريقة استبعاده رياضياً.
- قبول منحنيات مصححة دون بيانات أصلية وتعريفات وبواقي.
- قبول تغيير المادة أو الطلاء أو مورد الفلنجة لأن الاسم لم يتغير.
معلومات طلب عرض لموجّه موجي أو مسار مليمترى
- نطاقات التشغيل والحماية والتحقق
- تسمية الموجّه والفتحة الداخلية والنمط المطلوب والاستقطاب
- الطوبولوجيا وخريطة المنافذ كاملة بما فيها المحولات والأحمال
- رسومات الفلنجات والأجزاء المقابلة والزاوية والتمركز والتثبيت والحشيات والاتجاه
- حدود الفقد والرجوع والعزل والاتجاهية والطور والتأخير والتسرب مع المستويات
- شكل الموجة والذروة/المتوسط والنبضة ونسبة التشغيل والتكرار وعدم المطابقة والعطل
- الحرارة والضغط والارتفاع أو الفراغ والغاز والتبريد والبيئة
- المادة والطلاء والتشطيب والخشونة والنظافة والهندسة الداخلية
- الطول الميكانيكي والكهربائي والانحناءات والالتواءات والاستواء والتفاوت والأحمال
- التجميع والعزم والتنظيف والفحص والحماية وإعادة الربط
- طريقة وطقم وتعريفات المعايرة والمستويات وقابلية الإدخال
- عدم اليقين والتكرارية والبواقي والانجراف والبيانات المركبة الأصلية
- طرق وحدود قبول القدرة والبيئة والأبعاد وRF
- تتبع الرقم التسلسلي ومراجعة الرسم والشهادات والتغييرات والبدائل وإعادة الاختبار
