تبدأ قابلية التكرار قبل أول مسح
ثبّت حالة DUT وحدود القياس قبل ضبط أجهزة الاختبار. سجّل الانحياز وكلمة التحكم وشكل الموجة والتردد ومستوى الإدخال والحمل ودرجة الحرارة وزمن الاستقرار. سمِّ مستوى المعايرة ومستوى إعلان النتيجة بصورة منفصلة، واحصر كل كابل ومحوّل وشبكة انحياز وتركيب يبقى ضمن القيمة المنشورة. لا تصبح نتيجتان قابلتين للمقارنة لمجرد أن كلتيهما تحمل اسم الكسب أو P1dB أو فقد العودة.
اربط كل معلمة بسلسلة أدلة
| النتيجة | الحالة والإثارة | المستوى والتصحيح | أقل سجل مطلوب |
|---|---|---|---|
| معلمات S | الانحياز، إشارة صغيرة، نقاط التردد، الحرارة | مستوى معايرة VNA، مع إدراج التركيب أو إزالته | بيانات مركبة، طريقة المعايرة، التحقق، قدرة المنفذ |
| الكسب أو التحويل | مستوى الإدخال، LO، حالة الكسب، الحمل، النطاق | مستويات الإدخال والإخراج ومعالجة الفقد | المستويات الخام وملفات التصحيح وعدم اليقين |
| P1dB | مسح قدرة بنغمة واحدة، زمن مكوث، انحياز وحالة حرارية | القدرة عند مستويات DUT مع بقاء المستقبل خطياً | ملاءمة الإشارة الصغيرة والمسح الكامل ومعيار الانضغاط |
| IMD | نغمتان، قدرة كل نغمة، الفصل والطور | تشويه المصدر والمستقبل أدنى من نواتج DUT | النغمات الأساسية والنواتج وبقايا النظام |
| النبض أو التضمين | إصدار الموجة، دورة العمل، معامل القمة، الزناد | موجة معايرة عند DUT ونافذة تحليل معلنة | الإصدار والتوقيت والنطاق والمتوسط وإعداد المستقبل |
أنشئ ورقة حالة يمكن لمختبر آخر تنفيذها
تتضمن الورقة هوية العينة ومراجعة العتاد والبرمجيات الثابتة واتجاه الموصلات وتسلسل التغذية والجهود المقاسة على DUT والتيار الساكن وكلمات التحكم وحالة الكسب وزمن الإحماء وحرارة الغلاف أو القاعدة والتبريد وVSWR الحمل والتأريض والحمايات. للمحوّل أضف تردد LO وقدرته عند مستوى DUT. وللجهاز النبضي أضف عرض النبضة وPRF ودورة العمل وتوقيت البوابة ونافذة القياس.
لا تخفِ تغير الحالة داخل برنامج الأتمتة. إذا ارتفع التيار أثناء الانضغاط، أو غيّرت الحماية الكسب، أو انجرفت الحرارة، فسجّل هذه القنوات بالتزامن مع مسار RF. وإلا فلن يمكن فصل لاخطية الجهاز عن انتقال نقطة تشغيله.
افصل مستوى المعايرة عن مستوى إعلان النتيجة
مستوى المعايرة هو الموضع الذي تُنشأ عنده تصحيحات أخطاء النظام، ومستوى النتيجة هو الموضع الذي تنطبق عنده المواصفة. قد يتطابقان عند موصل DUT أو يفصل بينهما مسبار أو لوحة تقييم أو شبكة انحياز أو مصفوفة مفاتيح أو انتقال موجّه. يجب بيان ما إذا كانت هذه الشبكة تبقى ضمن النتيجة أو توصف ثم تزال حسابياً أو تكون جزءاً من التجميعة المسلّمة.

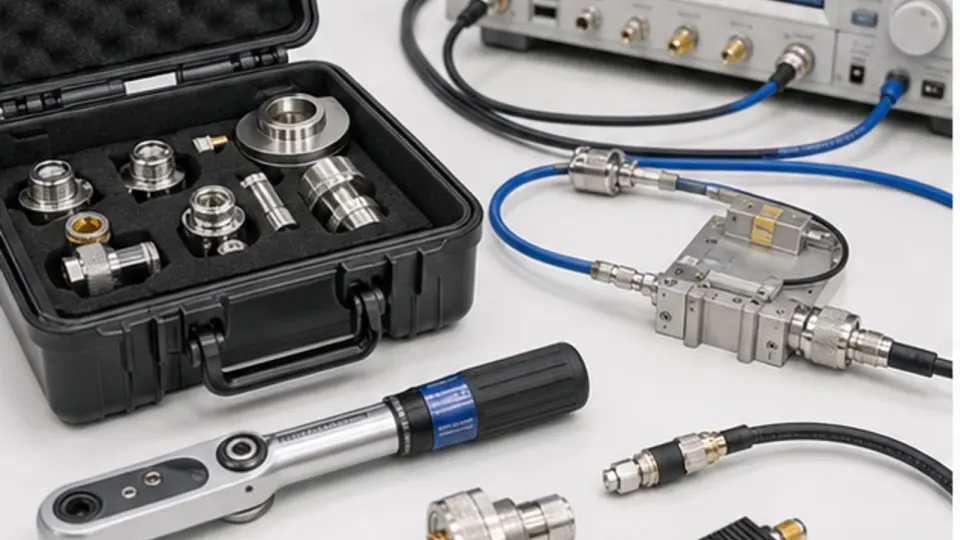

لا تنقل المستوى إلا بنموذج شبكة مقاس ومتحقق منه. احفظ معلمات التركيب المركبة واتجاهه وربط المنافذ ونوع الموصل والعزم والحرارة والتاريخ. لا يمكن إزالة تركيب غير خطي أو غير مستقر أو ضعيف التكرار باعتباره شبكة ثنائية مثالية. في القرارات الحرجة تحقق من التصحيح بعينة تحقق أو طريقة ثانية.
مثال P1dB ونطاق الحماية
إذا كان كسب الإشارة الصغيرة لمضخم 20.0 dB وأعطى عند إدخال +5.0 dBm قدرة خرج +24.0 dBm عند المستوى المعلن، يصبح الكسب 19.0 dB ويكون P1dB للخرج +24.0 dBm لهذه التردد وزمن المكوث والحالة الحرارية. إذا كان الحد التعاقدي +23.5 dBm وعدم اليقين الموسع المتفق عليه 0.4 dB، فقد تتطلب قاعدة محافظة +23.9 dBm لقبول غير ملتبس. هذا ليس نطاقاً عاماً؛ بل يجب الاتفاق على التغطية وقاعدة القرار ومعالجة العينات الحدية.
أبق اختبار الإشارة الصغيرة في المنطقة الخطية
ينبغي أن تكون قدرة VNA منخفضة بما يكفي لإبقاء DUT والمستقبل والتركيبات الفعالة خطية، وعالية بما يكفي للمدى الديناميكي. سجّل القدرة الفعلية عند DUT وعرض IF والمتوسط وخطوة التردد وأي تنعيم. الرسم المنعّم لا يستبدل البيانات المركبة الخام وتقييم عدم اليقين. انحناء الكابل وتكرار التوصيل والضوضاء والانجراف ولاخطية المستقبل قد تحرك النتيجة حتى بعد معايرة حديثة.
نفّذ الانضغاط والتشويه بين نغمتين بصورة منفصلة
يستخدم P1dB مسح قدرة بنغمة واحدة ومرجع كسب إشارة صغيرة محدد. اذكر مرجع الإدخال أو الإخراج واتجاه المسح وزمن المكوث والتحكم الحراري. يحدد اختبار النغمتين الفصل وقدرة كل نغمة وعزل المصادر وهامش المستقبل. يجب أن يثبت قياس مباشر أو مع مخفّض مناسب أن IMD المتبقي في المنظومة أدنى من نواتج DUT. لا تتبادل قيمة IP3 المستخرجة وP1dB وEVM وقدرة القناة المجاورة الأدوار.
ابنِ عدم اليقين حول قرار هندسي
عند مستوى النتيجة قيّم تعريف المعايير ودقة مستوى المصدر والمستقبل وعدم التطابق والاتجاهية والتتبع والضوضاء والانجراف وحركة الكابلات وتكرار الموصل ونموذج التركيب وخطية المستقبل والحرارة والتكرار. احتفظ بالارتباطات عندما تشترك نتائج مشتقة في معايرة واحدة. وضّح هل عدم اليقين معياري أم موسع وطريقة التغطية.
تُكتب قاعدة القبول قبل القياس. يقلل نطاق الحماية خطر القبول الخاطئ لكنه يخلق منطقة قرار أو رفض، ويجب أن يطابق المخاطر التعاقدية. طرح هامش واحد من كل المواصفات ليس ميزانية عدم يقين.
افصل التوصيف الكامل عن قبول الإنتاج
| التوصيف الكامل | قبول الإنتاج | الارتباط المطلوب |
|---|---|---|
| مصفوفة كثيفة للتردد والقدرة والحالة والحرارة | نقاط مختصرة لاكتشاف العيوب وضبط العملية | تكتشف النقاط أوضاع الضعف المعروفة |
| عدم يقين مفصل ومسارات تشخيصية | تركيب مضبوط وحدود وفحوص دورية | يُراقب انجراف التركيب والمعايير |
| عينات ممثلة وتحقيق هندسي | كل وحدة أو خطة أخذ عينات معلنة | توثيق التغطية وخطر التسرب |
اختبار السلسلة ليس نسخة مقصوصة عشوائياً من التوصيف، بل فحص مرتبط. تُتبع عينة ذهبية أو معيار تحقق وتآكل التركيب وتبديل الكابلات وفترات المعايرة وإصدار البرنامج وخرائط التحكم.
تسلسل تحقق مقترح
- ثبّت حالة DUT وقرارات المشروع والحدود المضمونة.
- ارسم المستويات الفيزيائية والحسابية والكابلات والتصحيحات.
- تحقق من المنظومة دون DUT: البقايا والخطية والمدى والتكرار.
- ابدأ بالإشارة الصغيرة ثم أضف الكسب أو الضوضاء أو التحويل.
- افصل P1dB والتوافقيات وIMD وسجّل التيار والحرارة.
- غطِّ أطراف النطاق والحالات والحرارة والموجة والحمل والتغذية.
- احسب عدم اليقين وطبّق قاعدة القرار المتفق عليها.
- اربط فحص الإنتاج بالتأهيل الكامل.
أخطاء شائعة في خطة الاختبار
- إعلان أداء عند الموصل مع انتهاء المعايرة قبل تركيب غير معروف.
- اعتبار المعايرة الحديثة بديلاً لتحليل الكابلات والانجراف والمستقبل.
- قياس P1dB في حالة حرارية لا تمثل الاستخدام.
- نشر IP3 دون فصل النغمتين وقدرتهما وبقايا المنظومة.
- نقل بيانات CW إلى النبض أو عامل قمة مرتفع دون إثبات تكافؤ.
- إزالة فقد التركيب فقط وتجاهل عدم التطابق وعدم اليقين.
- تحديد حدود السلسلة قبل إثبات الارتباط.
- حفظ صور الشاشة وفقد المسارات والمعايرة والإعدادات.
الحد الأدنى لطلب توصيف RF
- مراجعة DUT والعدد والأوضاع وتسلسل التغذية والحماية
- النطاق والممانعة والواجهات ومستويات النتيجة
- CW أو نبض أو تضمين وعرض النطاق المشغول
- معلمات S والكسب والطور والضوضاء والعزل ومستوى الإشارة
- طرائق P1dB والتوافقيات وIMD وEVM أو الطيف
- الحرارة والتغذية والحمل وحالات الكسب والاستقرار
- مسؤولية المعايير والمعايرة والتركيب وde-embedding
- عدم اليقين والتغطية وقاعدة القرار
- مصفوفة التوصيف وفحص كل وحدة
- صيغة البيانات الخام والبيانات الوصفية والتتبع والحفظ
