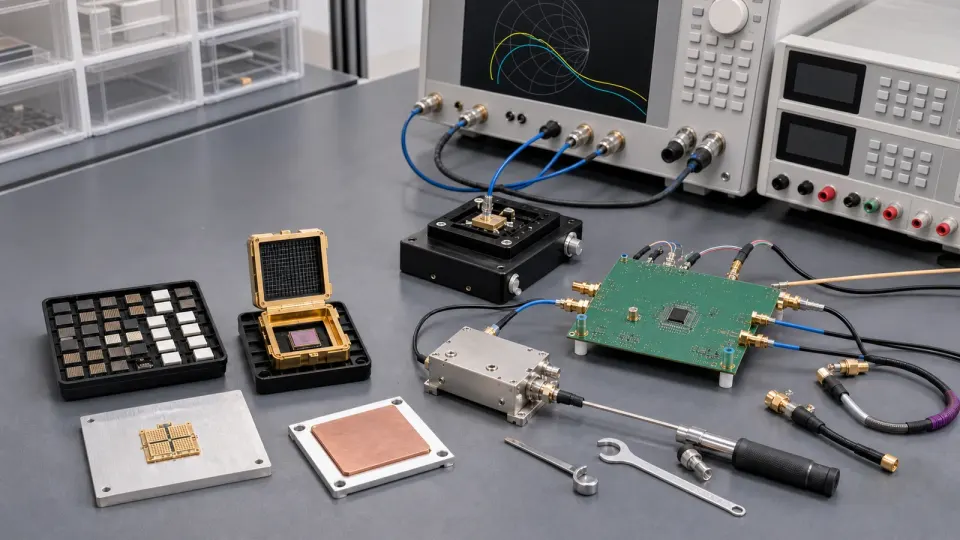

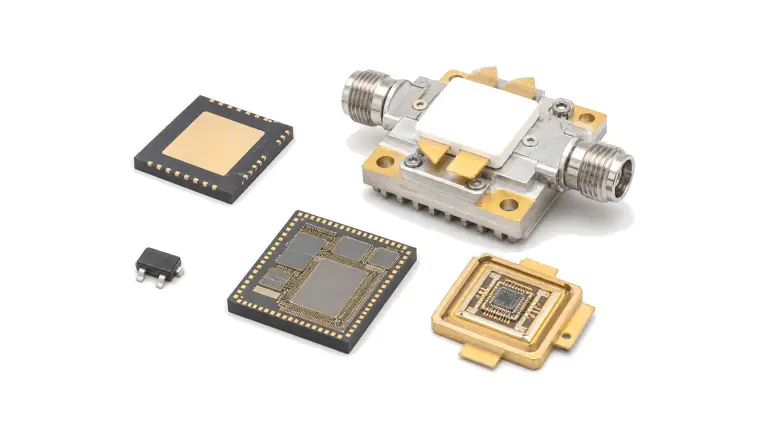

Рассматривайте полупроводник, плату и измерительную плоскость как одно управляемое решение
Защищаемый выбор связывает данные прибора, сеть смещения, согласование и землю, монтаж, тепловой путь, оснастку и приемку с явно названными плоскостями. Изменение смещения, импеданса, ламината, RF-перехода, бонда, заземления, температуры корпуса или коррекции оснастки способно изменить результат. Поэтому сравнение начинают с условий и класса доказательства, а не с лучшего типового числа.
До сравнения зафиксируйте функцию, условия и класс доказательства
Сначала определите роль: малошумящее, драйверное или мощное усиление, преобразование, коммутация, ослабление, управление фазой, детектирование, синтез, приемопередача, защита либо интегральная пассивная функция. Укажите RF, LO, IF, DC, управляющие, тактовые и тепловые порты, диапазон, полосу, форму сигнала, пик-фактор, скважность, импеданс, переходные процессы, температуру и реалистичное рассогласование.
Отделяйте гарантированные пределы от типовых, характеризационных, расчетных и полученных на демонстрационной плате значений. Записывайте ревизию, код заказа, корпус, процесс, условия испытания и плоскость каждой цифры. Нельзя объединять усиление при одном смещении, шум на другой плате и мощность при третьей температуре в несуществующую рабочую точку.
Управляйте применимостью S-параметров, плоскостями и устойчивостью
Свяжите файл S-параметров с точным прибором, ревизией, сеткой частот, смещением, температурой, опорным сопротивлением и плоскостью калибровки; установите, включены ли корпус, бонды, переходы или оснастка. Параметры шума, нелинейные, load-pull и тепловые модели имеют разные цели и области допустимости.
Устойчивость не исчерпывается коэффициентом K при номинале. Проверьте ожидаемые и правдоподобные отражения источника и нагрузки, внеполосные окончания, резонансы цепей смещения, паразитные связи, температуру, состояния усиления и включение. Используйте подходящие метрики и окружности, при необходимости крупносигнальный или временной анализ и испытание с представительными несогласованными нагрузками.
Проектируйте смещение, последовательность и защиту как часть RF-функции
Задайте все напряжения, ток покоя, допуск, шум, импеданс развязки, ограничение тока, порядок и времена нарастания, уровни разрешения, безопасное состояние по умолчанию, выключение и восстановление. Для чувствительных затворов и GaN путь затворного смещения и допустимый ток должны быть установлены до подачи стока; логический вход не заменяет безопасной силовой последовательности.
Оцените горячее подключение, выбросы, обратную подачу, потерю земли, перенапряжение, перегрев, высокий КСВН, ESD и аварии контроллера. Измеряйте переходные напряжения у выводов прибора и ток с достаточной полосой. Защитная сеть допустима только после проверки ее потерь, шума, линейности, устойчивости и поведения при восстановлении.
Согласуйте корпус, плату, монтаж и тепловой путь
Зафиксируйте посадочное место или die attach, ориентацию, стек, контролируемый импеданс, переход, обратный ток, поле переходных отверстий, развязку и переход в корпус. Открытая площадка, фланец или обратная сторона кристалла часто одновременно служат RF-землей и тепловой границей; пустоты, длинные бонды и недостаток vias меняют сразу несколько параметров.
Определите медь, покрытие, трафарет, припой или клей, профиль, плоскостность, пустоты и контроль. Рассчитайте рассеиваемую мощность по реальным режимам, используйте корректную тепловую цепь и измеренную температуру площадки, корпуса, платы или основания. Одно значение теплового сопротивления без граничных условий не доказывает температуру перехода или ресурс.
Перенесите калибровку в полезную плоскость и подтвердите коррекцию оснастки
Назовите требуемую плоскость для усиления, возвратных потерь, шума, мощности и линейности. Опишите метод калибровки, кабели, переходники, зонды, bias tee, коннекторы и оснастку между прибором и прибором измерения. Характеризуйте или деэмбеддируйте только в проверенной полосе; сохраняйте исходные и скорректированные данные.
Проверьте residual, повторное подключение, мощность, линейность, температурную стабильность и чувствительность результата к выбранной модели. Бюджет неопределенности должен включать калибровку, дрейф, повторяемость, потери, mismatch и выборку. Гладкая скорректированная кривая не является доказательством, если оснастка не прошла независимую проверку.
Привяжите квалификацию и приемку к точному исполнению
Фиксируйте производителя, полный код, корпус или карту кристалла, ревизию, lot/date code, статус материала, уведомления об изменении и разрешенные альтернативы. Проверяйте документы квалификации, надежности и соответствия по их фактическому охвату; общая характеристика процесса или семейства не переносится автоматически на конкретную сборку и применение.
План приемки связывает визуальный контроль, DC/RF-пределы, температуры, плоскости, коррекцию оснастки, объем выборки, сырые данные, несоответствия и протокол с серийной или лотовой идентичностью. Определите триггеры повторной квалификации: изменение кристалла, корпуса, бонда, материалов, фабрики, платы, прошивки, смещения или метода испытания.
| Граница решения | Что требуется зафиксировать | Когда предложение следует отклонить |
|---|---|---|
| Функция и состояние | Роль в тракте, диапазоны, сигнал, скважность, порты, импеданс, режим усиления, температура и аварии | Название семейства заменяет рабочие условия |
| Данные и модели | Код заказа, ревизия, гарантированные и типовые пределы, тип модели, смещение, температура и область применимости | Смешаны цифры из несовместимых условий |
| Устойчивость и нагрузка | Состояния источника и нагрузки, внеполосные окончания, сеть смещения, паразитика платы и проверка mismatch | Номинальный K выдается за полное доказательство |
| Смещение и защита | Шины, ток покоя, последовательность, ограничение, состояния enable, переходные пределы, отключение и восстановление | Прибор подключается к неопределенному лабораторному источнику |
| Корпус и плата | Посадочное место или attach, стек, переход, земля, vias, геометрия бондов, монтаж и контроль | Разводка оценочной платы копируется без проверки |
| Тепловая граница | Потери, опорная температура, путь, интерфейс, обдув, скважность, запас и предел перехода | Тепловое сопротивление приведено без температуры корпуса или платы |
| Измерительная плоскость | Калибровка, модель оснастки, диапазон коррекции, сырые данные, residual и неопределенность | Коррекция скрывает непроверенную оснастку |
| Идентичность и жизненный цикл | Lot, date code, ревизия, PCN, квалификационные данные, приемка, альтернативы и повторные испытания | Общая характеристика процесса заменяет доказательство точного прибора |
Пример решения: шумовая фигура МШУ в спецификации не равна результату приемника
У кандидата привлекательная типовая шумовая фигура при одном смещении и в плоскости оценочной платы. В приемнике иной стек, входная защита, более длинный переход, коммутируемое смещение и близкий передатчик. Сначала кандидатов приводят к одинаковым плоскостям и условиям, отделяют гарантированные пределы от типовых графиков, берут правильные ревизии S-параметров и шумовой модели, проверяют устойчивость с импедансами защиты и ключа, задают последовательность разрешения, рассчитывают температуру перехода по фактическим потерям и температуре exposed pad и характеризуют оснастку. На прототипе измеряют усиление, шум, согласование, компрессию, восстановление после блокера, ток и температуру до и после исключения оснастки. Выбирают прибор, который закрывает требование приемника с запасом и прослеживаемым доказательством, а не с минимальной отдельной типовой цифрой.
План проверки, который должен пережить ревизию проекта
- Заморозьте роль, диапазон, сигнал, мощность, линейность, шум, импеданс, температуру, скважность и аварийные состояния.
- Создайте матрицу кандидатов с кодом заказа, ревизией, корпусом, процессом, гарантированными пределами и условиями каждой цифры.
- Проверьте версии и области применимости S-параметров, шумовых, нелинейных, load-pull и тепловых моделей.
- Проанализируйте устойчивость для рабочих, внеполосных, пусковых и правдоподобных mismatch-состояний с реальной сетью смещения.
- Проверьте последовательность смещения, ограничение тока, enable, выбросы, отключение и восстановление непосредственно у выводов.
- Проведите ревью посадочного места, стека, RF-переходов, земли, vias, развязки, монтажа и контрольных критериев.
- Рассчитайте температуру перехода по реальным потерям и подтвердите температуру выбранной опорной точки на целевой сборке.
- Охарактеризуйте или деэмбеддируйте оснастку в ограниченной полосе и подтвердите residual независимым стандартом или структурой.
- Измерьте представительную выборку по DC, S-параметрам, шуму, мощности, линейности, переходным процессам и температуре с неопределенностью.
- Архивируйте сырые и скорректированные данные, настройки, калибровку, ревизии, идентичность образцов, отклонения и решение о приемке.
Типовые отказы решения и что они означают
- Типовое значение принято за гарантированный предел или перемешаны условия разных графиков.
- S-параметры или модель относятся к другой ревизии, температуре, смещению, корпусу или плоскости.
- Устойчивость оценена только при 50 Ом и не охватывает bias, внеполосные окончания и mismatch.
- Последовательность питания, состояние enable или обратная подача повреждают затвор либо создают кратковременное превышение.
- Переход, земля, vias, развязка или бонды превращают удачный прибор в неустойчивую или более шумную сборку.
- Тепловой расчет использует неверную опорную температуру или игнорирует duty, интерфейс и разброс монтажа.
- Оснастка вычтена вне проверенной полосы либо без residual, делая коррекцию убедительной только визуально.
- Малая выборка или отсутствие температурных точек скрывает разброс и границу запаса.
- Квалификация процесса, семейства или оценочной платы ошибочно переносится на точный прибор и применение.
- Сырые данные, ревизия, lot/date code или условия не сохранены, поэтому результат нельзя воспроизвести после изменения.
Что включить в технический запрос или RFQ
- Функция прибора и место в тракте, включая RF, LO, IF, DC, управление, тактирование и тепловые интерфейсы.
- Диапазоны, мгновенная и занятая полоса, форма сигнала, пик-фактор, скважность и временной режим.
- Требуемые гарантированные пределы усиления, потерь, шума, мощности, линейности, детектирования, фазы или коммутации.
- Импеданс источника и нагрузки, ожидаемый КСВН, внеполосные окончания и аварийные состояния.
- Шины, ток, шум, порядок включения, enable, ограничение, отключение, восстановление и телеметрия.
- Температура среды и опорной точки, охлаждение, interface material, airflow и допустимая температура перехода.
- Корпус или кристалл, габариты, посадочное место, стек платы, RF-переходы, земля, vias и монтажный процесс.
- Требуемые S-параметры, шумовые, нелинейные, load-pull, EM и тепловые модели с ревизиями и плоскостями.
- Калибровка, измерительная плоскость, оснастка, деэмбеддинг, полоса коррекции и целевая неопределенность.
- План прототипа: количество образцов, температуры, режимы, mismatch, переходные и стрессовые испытания.
- Точный код заказа, lot/date code, статус жизненного цикла, PCN, разрешенные изменения и стратегия альтернатив.
- Нужные доказательства квалификации, надежности, соответствия и их связь с точным исполнением.
- Критерии приемки, формат сырых данных, протокол, управление отклонениями и триггеры повторной квалификации.
- Количество, стадия проекта, график образцов и серии, регион поставки и требуемая документация.
