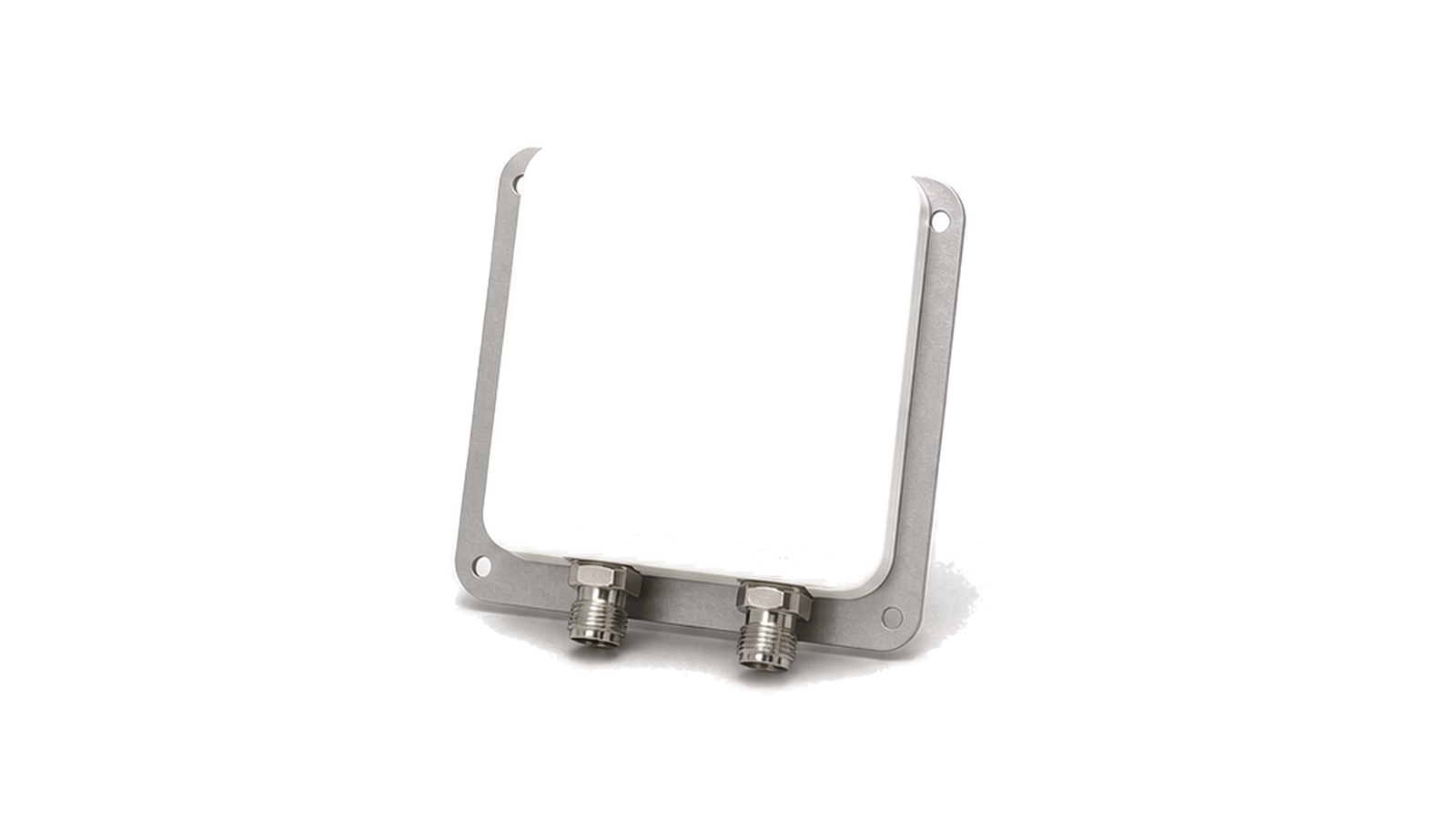

이중 편파 안테나

편파 기준과 관측 방향 정의

수직-수평, 양·음 45도 선형, 우·좌 원형 또는 다른 직교 기준을 명시합니다. 좌표, 주축, 기준면, 관측 방향과 포트 이름을 정하며 원형 편파의 회전 방향은 관측 약속에 따라 바뀝니다. 송신, 수신, 상호 운용과 다이버시티, 공간 채널, 간섭 제거, 편파 측정 중 목적을 적습니다. 내장 급전, 편파기 또는 직교 모드 접합은 격리, 위상과 교차 편파를 결정하므로 공급 경계에 포함합니다.

각도별 주편파·교차 편파 응답 규정

각 포트의 대표 주파수 실현 이득과 방위·고각면 주편파 및 교차 편파 전체 패턴을 요구합니다. 축상 수치 하나가 아니라 빔폭, 지향, 부엽, 전후방비와 교차 편파 식별에 각도 마스크를 둡니다. 패턴 추종, 포트 격리, 반사 손실 또는 VSWR, 차동 위상, 군지연과 필요한 위상 중심을 비교합니다. 공간 채널에는 전파 모델상 허용 상관, 편파 센싱에는 편파 순도와 교정 행렬을 정의합니다.

급전, 케이블, 레이돔과 장착 비대칭 제어

커넥터 전이, 급전 공차, 케이블 길이와 굽힘, 토크, 습기, 레이돔, 브래킷과 인접 금속은 포트 균형을 악화시킵니다. 납품 기준면까지의 진폭·위상 균형과 케이블의 교정 포함 여부를 정합니다. 도면부터 설치까지 포트 이름과 편파 방향을 유지합니다. 포트 교환이나 회전은 정합이 정상이어도 처리를 무효화합니다. 전력, 수동 상호변조, 밀봉, 온도, 진동과 급전·케이블·레이돔 교체 후 재교정을 포함합니다.

완전한 2포트 응답과 방사 행렬 측정

교정된 네트워크 분석기로 모든 포트 조합의 반사와 전달을 주파수와 온도에 걸쳐 측정합니다. 무반사실에서 좌표를 맞추고 양산 레이돔과 장착 상태로 두 포트의 이득, 지향, 주·교차 편파 패턴, 식별도, 격리와 위상을 측정합니다. 프로브 편파, 불확도, 케이블 보정과 기준면을 기록하고 대역 끝과 중요 각도를 반복합니다. 현장에서 포트 대응, 방향, 케이블 균등과 격리를 확인하며 안테나 오차, 수신기 불균형, 전파 탈편파와 디지털 교정을 분리합니다.

• 편파 기준, 좌표, 관측 방향, 주축, 포트 이름과 원형 편파 회전 방향
• 대역, 이득, 빔폭, 지향, 부엽, 전후방비와 두 포트 패턴 추종
• 주·교차 편파 패턴, 각도 마스크, 포트 격리, 반사 손실 또는 VSWR, 차동 위상
• 급전·직교 모드 경계, 전이, 케이블 기준면, 진폭·위상 균형과 위상 중심
• 전력, 수동 상호변조, 레이돔, 장착, 습기, 온도, 진동, 교체와 재교정
• 완전한 산란 행렬, 무반사실 방법, 프로브 편파, 불확도, 양산 구성과 현장 확인
