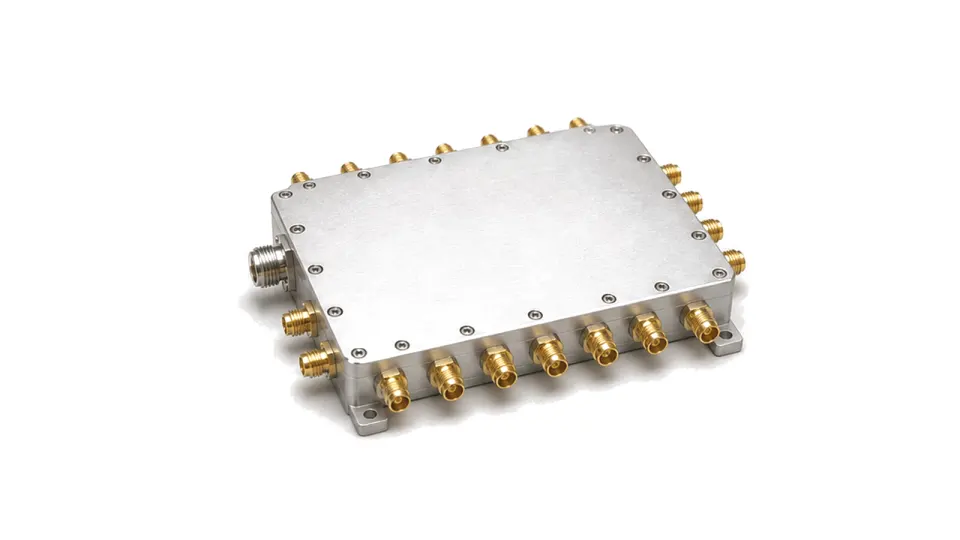

Réseaux diviseurs et combineurs RF
Un réseau diviseur ou combineur regroupe plusieurs fonctions passives de distribution dans une meme structure RF. Il definit le nombre de ports, le trajet de puissance et la coherence entre chemins.
Utilisation système
Ces reseaux sont presents dans la combinaison d'amplificateurs de puissance, la distribution de test multivoie, les alimentations d'antenne, les chemins de reseaux phasés et le routage RF en baie.
Facteurs techniques
- La topologie, le nombre de voies et la disposition des ports definissent les chemins utiles.
- Les pertes, l'equilibre d'amplitude, le suivi de phase et l'isolation gouvernent la coherence des voies.
- La puissance admissible, le chemin thermique, les connecteurs et l'enveloppe mécanique conditionnent l'integration.
spécifications techniques Réseaux diviseurs et combineurs RF
Le nombre de voies, la répartition amplitude-phase, la bande, l'isolation, l'adaptation, la perte dissipative, la puissance et les terminaisons de ports définissent le réseau. Il faut distinguer un diviseur réciproque d'un combineur alimenté par plusieurs amplificateurs, car les déséquilibres et états de défaut ne sollicitent pas les ports de la même manière.
sélection de Réseaux diviseurs et combineurs RF
La matrice de paramètres S est mesurée sur tous les ports et états, avec contrôle de l'équilibre d'amplitude et de phase et de l'isolation. Un essai de puissance vérifie température, charge des ports isolés et comportement en cas de voie absente ou désadaptée; les ports non mesurés restent terminés selon la condition spécifiée.
