Сети деления и суммирования мощности RF

Сети деления и суммирования RF объединяют несколько путей распределения, сложения или отбора сигнала в одну структуру. Важны число каналов, фазовое совпадение, потери и поток мощности.

Запрос по проекту Скачать список продукции

FAQ

Чем потери деления отличаются от добавочных потерь ВЧ-делителя?

Потери деления — неизбежное уменьшение на 10 log10(N) дБ для N равных выходов; добавочные потери — реальные потери сверх идеального деления.

Чем ВЧ-делитель мощности отличается от направленного ответвителя?

Делитель формирует несколько контролируемых выходов, а направленный ответвитель отбирает часть волны выбранного направления, сохраняя основной проходной тракт.

Инженерный запрос

Опишите требование RF

Опишите изделие, условия эксплуатации и контекст проекта. Инженерная команда направит запрос подходящему специалисту.

Сети деления и суммирования мощности RF

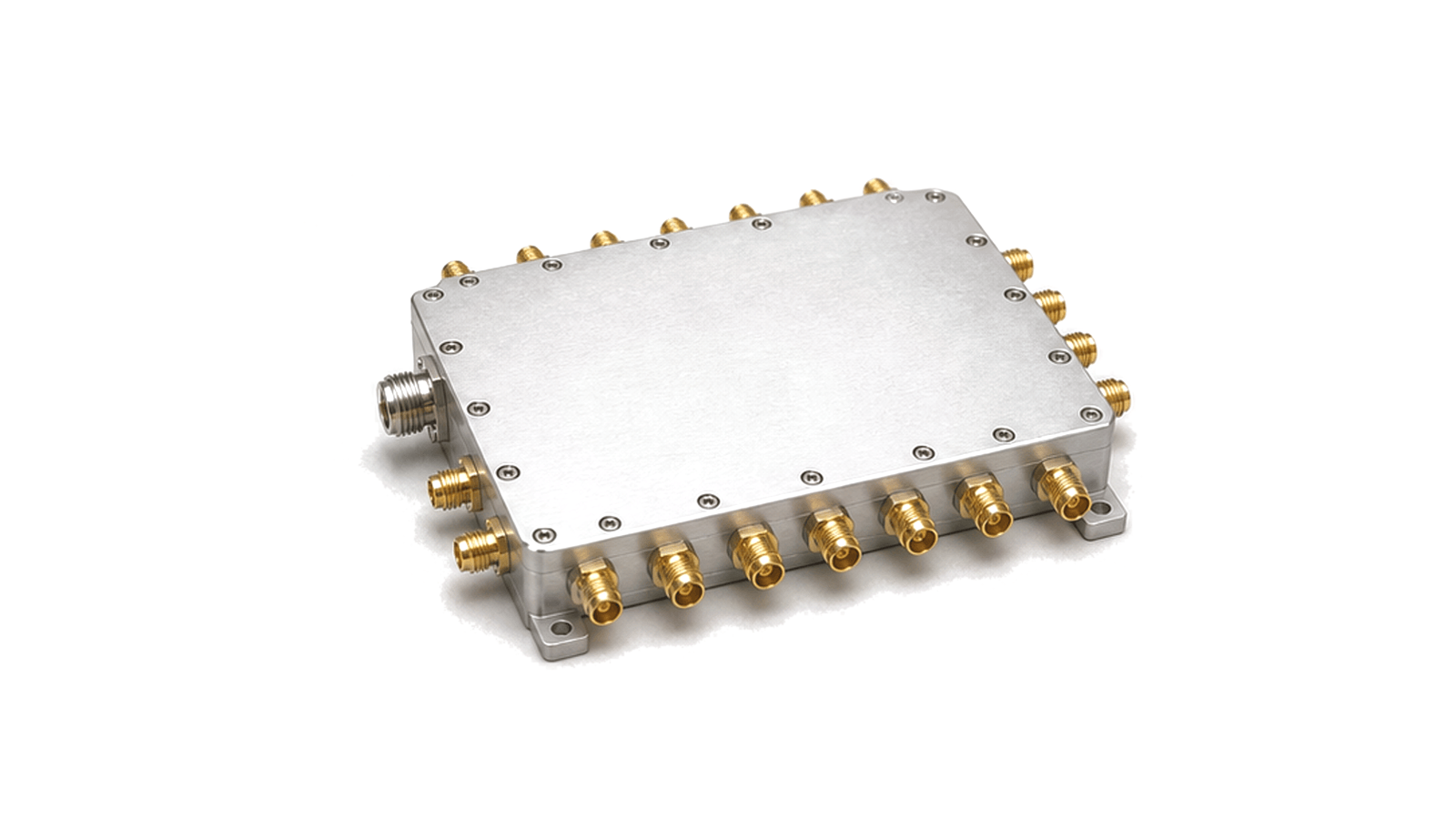

Такая сеть объединяет несколько пассивных функций распределения в одной RF структуре. В отличие от одиночного делителя, она задает число портов, направление потоков мощности и согласованность путей между собой.

Применение в системе

Сети используются в суммировании усилителей мощности, многоканальной тестовой разводке, антенных фидерах, фазированных решетках и стоечной RF коммутации.

Инженерные факторы

Топология, число каналов и расположение портов определяют доступные пути сигнала.
Потери, амплитудный баланс, фазовое совпадение и развязка задают согласованность каналов.
Мощность, тепловой путь, разъемы и механическая компоновка влияют на интеграцию.
