Comment choisir et installer un absorbant RF ?
Commencer par le problème de champ et la mesure de réception installée, pas par l'aspect de la mousse ni une valeur unique. Le choix est clos lorsque forme, épaisseur, fond, incidence, puissance, environnement et fixation sont liés à une mesure reproductible. Toute modification de ces limites impose une nouvelle évaluation.
Nommer le trajet de champ indésirable avant le matériau
Réflexion de paroi, mode de boîtier, couplage antenne-câble et cible d'étalonnage réclament des preuves différentes. Consigner source, victime, distance, région de champ, fréquences et grandeur à améliorer. Dans une cavité, sondes, câbles et position du couvercle déplacent les modes; établir d'abord un état initial répétable.
Traiter matériau, forme, fond et adhésif comme un seul empilage
Mousse pyramidale ou en coin pour l'espace libre avec profondeur, ferrite pour le traitement bas en faible épaisseur, hybride pour une bande plus large. Feuilles minces et pièces moulées entrent dans les boîtiers contraints. L'éprouvette doit reprendre le fond, l'adhésif, les vides, le revêtement et l'orientation de l'installation.
Lire la réflectivité avec méthode, angle et incertitude

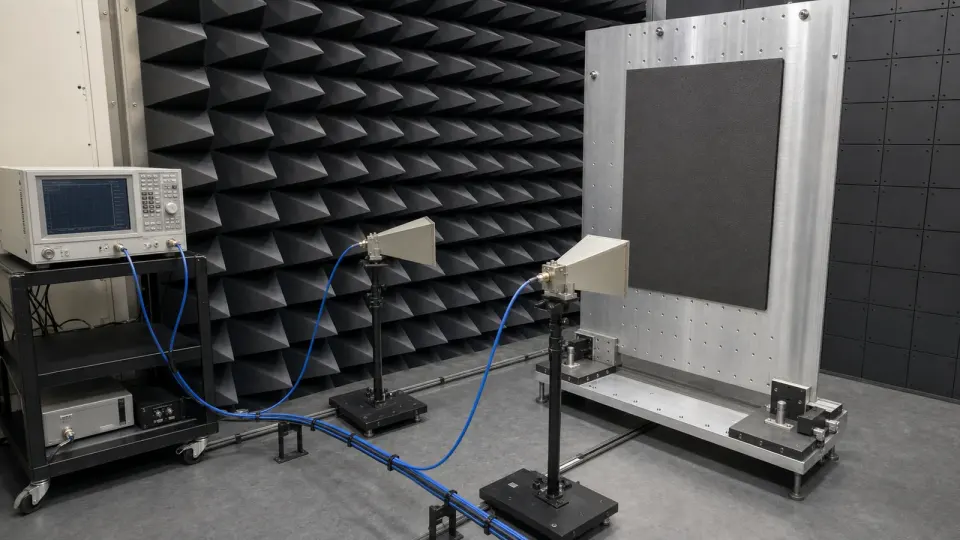

Réflectivité, perte de réflexion, perte de transmission et perte d'insertion ne désignent pas la même grandeur. Arc en espace libre, fenêtrage temporel, guide d'onde, coaxial et montages dédiés excitent des surfaces et modes différents. Plaque de référence, étalonnage, distance, angle, polarisation, fenêtre, pas fréquentiel et incertitude accompagnent la courbe entière.
Encadrer séparément densité de puissance, température et compatibilité
L'énergie RF absorbée devient chaleur. Préciser CW ou pulsé, densités moyenne et crête, rapport cyclique, durée, points chauds, ventilation et emplacement de température. Ajouter selon le cas humidité, chimie, feu, fumée, particules, compression, UV et dégazage sous vide; absorbant, colle, revêtement et polymérisation constituent la configuration qualifiée.
Gérer joints, vides, compression et colle comme des dimensions RF
Le plan de découpe fixe orientation, tolérance d'épaisseur, trous, bords et dégagements. Joints ouverts, métal exposé, colle excessive, air piégé et fond déformé changent la réponse. Préparation, lot, polymérisation, fixation, vide admissible, limite de réparation et inspection doivent être documentés.
Clore par une mesure avant/après identique sur l'ensemble installé
L'éprouvette réduit la liste; l'acceptation se fait sur le boîtier, la paroi, la structure, le câblage et l'état fonctionnel réels sans déplacer plan, instrument, sonde ou géométrie. Vérifier la tenue après puissance, température, humidité, vibration, vide ou maintenance et conserver courbes brutes, photos, lot et révision du plan.
Matrice de décision pour absorbant RF
| Décision | Preuve requise | Motif de rejet |
|---|---|---|
| Problème de champ | source, trajet, bande, région et objectif | seulement 'réduire l'EMI' |
| Empilage | forme, épaisseur, fond, adhésif, orientation | seulement un nom commercial |
| Réflexion | courbe, méthode, angle, polarisation, taille, incertitude | valeur unique sans montage |
| Puissance | moyenne/crête, temps, ventilation, température | valeur courte utilisée en continu |
| Environnement | preuve humidité, feu, vide sur la configuration | extrapolation de famille |
| Installation | plan, joints, vides, compression, colle | éprouvette utilisée comme preuve finale |
Exemple : 10 dB de réflectivité en plus divisent la puissance réfléchie par dix
Dans le même montage calibré, 10 dB et 20 dB de perte de réflexion correspondent à 10 % et 1 % de puissance réfléchie. Le second empilage en réfléchit dix fois moins dans ces conditions. La comparaison n'est valide qu'avec mêmes fréquence, angle, polarisation, fond, surface éclairée et fenêtre temporelle; puissance et comportement en boîtier restent à vérifier.
Séquence de vérification de l'éprouvette à l'installation
- consigner source, trajet, fréquences, région de champ et référence
- figer taille, lot, épaisseur, orientation, fond, colle et conditionnement
- désigner méthode, étalonnage et incertitude
- mesurer toute la bande aux angles et polarisations requis
- contrôler points chauds et ventilation à la densité prévue
- installer selon plan et inspecter joints, bords, vides et compression
- répéter sans déplacer câblage, sonde, couvercle ou instrument
- réessayer après contraintes d'environnement ou de maintenance
- archiver courbes, photos, lot, révision et écarts
Erreurs qui annulent des données séduisantes
- choisir sur le meilleur point de réflectivité
- extrapoler une éprouvette en incidence normale au champ proche
- ignorer fond, colle ou vide
- utiliser une puissance brève comme limite CW
- qualifier l'absorbant sans la colle
- laisser joints, bords ou ouvertures créer un trajet
- déplacer sonde ou câblage entre avant et après
- confondre baisse d'écho de chambre et suppression d'un mode
Données de consultation et d'essai
- trajet indésirable, état de fonctionnement, bande et réduction
- usage espace libre, chambre, cavité, champ proche ou ouverture
- angles, polarisations et méthode de référence
- surface, profondeur, masse, fond et zones interdites
- forme, tolérance, orientation, colle et protection
- densités moyenne/crête, cycle, durée, ventilation, température
- humidité, chimie, UV, feu, fumée, particules, vide
- joints, bords, vides, compression, fixation et réparation
- preuves sur éprouvette, lot, installation et après contraintes
