Conmutadores T/R
Un conmutador T/R cambia una ruta RF común entre operación de transmisor y receptor. Mantiene el pulso de transmisión lejos de la circuitería sensible de recepción y devuelve la ruta al modo de recepción.
Función en el sistema
Se usa en front ends de radar, enlaces de telemetría, radios tácticas, equipos RF pulsados y configuraciones de prueba con antena compartida.
Datos clave
Importan potencia de transmisión, aislamiento del receptor, pérdida de inserción, tiempo de recuperación, velocidad, ciclo de trabajo, temporización de control, fuga, umbral de protección y comportamiento térmico.
¿Qué abarca la categoría Conmutadores T/R?
Los conmutadores T/R conectan una antena o front-end compartido entre estados de transmisión y recepción. Se usan en radar, telemetría, radios tácticas y sistemas de prueba.
¿Cómo seleccionar hardware de la categoría Conmutadores T/R?
Método de ingeniería para convertir estados de ruta, banda, fugas, potencia, secuencia y control en una especificación de conmutación RF verificable ruta por ruta.
- Defina primero el contrato de rutas y estados
- Congele la topología y los estados antes del hardware
- Cierre los presupuestos de pérdida, adaptación, aislamiento y diafonía
¿Qué especificaciones importan al evaluar Conmutadores T/R?
Importan potencia de transmisión, aislamiento del receptor, pérdida de inserción, tiempo de recuperación, velocidad, ciclo de trabajo, temporización de control, fuga, umbral de protección y comportamiento térmico.
¿Cómo probar y verificar el hardware de la categoría Conmutadores T/R?

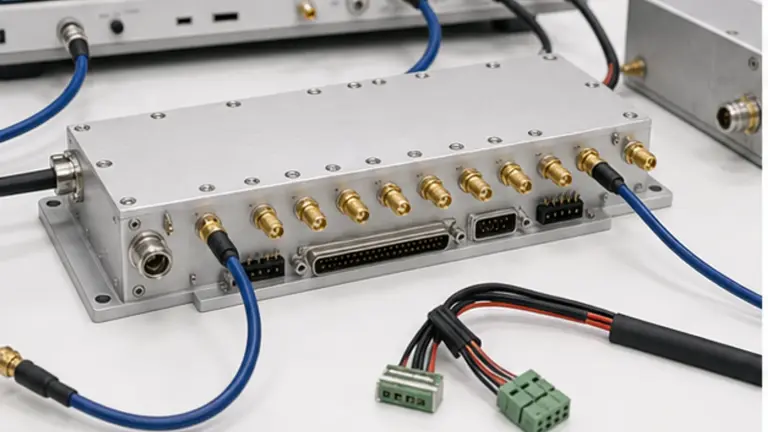

Seleccione un conmutador o matriz RF después de definir todas las conexiones permitidas y prohibidas. Fije la topología, el estado de los puertos no seleccionados, el rango continuo, la pérdida máxima de ruta, el aislamiento mínimo, la diafonía, la adaptación, la potencia en conmutación en caliente o en frío, la secuencia de apertura y cierre, el asentamiento RF, la vida útil y el control en planos de referencia externos. La aceptación debe medir la ruta más larga, la más sensible y cada estado peligroso; un valor de componente o una calibración estática no demuestran el comportamiento de la matriz montada.
Cómo seleccionar un conmutador o matriz RF: topología, pérdida, aislamiento, potencia y control
