Acopladores hibridos de 90 grados

Los acopladores hibridos de 90 grados dividen o combinan potencia RF con relacion de fase en cuadratura entre puertos para amplificadores balanceados y alimentacion de antenas.

Consulta de proyectoDescargar la lista de productos

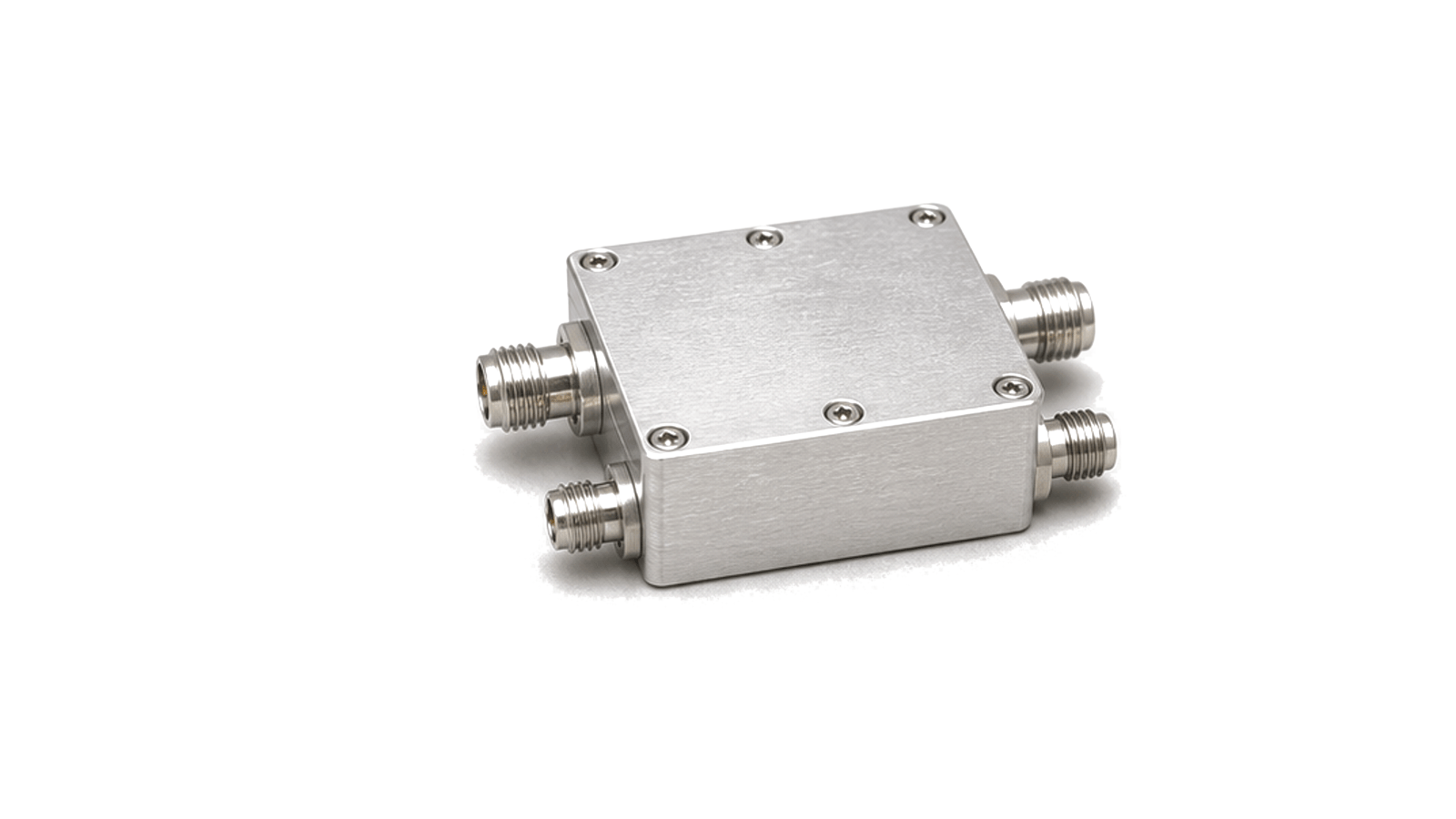

90 Degree Hybrid Couplers

Artículos

Divisores y acopladores de RF instalados en un banco de medida de microondas
Ingeniería de distribución de potencia RFCómo elegir divisores, combinadores y acopladores direccionales de RF

Método de selección basado en la función de señal, la topología, la banda, el equilibrio de amplitud y fase, el aislamiento, la directividad, la adaptación y la potencia real en cada puerto.

FAQ

¿Cuándo conviene usar redes Wilkinson, resistivas, híbridas de 90° o de 180°?

Elija por relación de fase, ancho de banda, pérdida y aislamiento, no solo por el número de puertos. Wilkinson suele ser el punto de partida para división o combinación igual a 0° con buen aislamiento y baja pérdida adicional en su banda de diseño.

¿En qué se diferencian la pérdida de reparto y la pérdida adicional de un divisor RF?

La pérdida de reparto es la reducción inevitable de 10 log10(N) dB para N salidas iguales; la pérdida adicional corresponde a las pérdidas reales por encima del reparto ideal.

¿Por qué una red RF pasiva necesita un plano de referencia y parámetros S complejos?

El plano fija el punto de medida y los datos complejos permiten des-embebido, extensión y simulación.

Consulta técnica

Comparta su requisito RF

Describa el producto, las condiciones de funcionamiento y el contexto del proyecto. Nuestro equipo de ingeniería dirigirá su consulta al especialista adecuado.

Archivos adjuntosAdjunte planos, listas de materiales, especificaciones o archivos de medición. Hasta 5 archivos, 10 MB por archivo y 25 MB en total.
o arrástrelos aquíPDF, DOCX, XLSX, CSV, TXT, JPG, PNG, S1P y S2P
Normalmente revisado en un día laborableLa información del proyecto se trata de forma confidencial

Acopladores hibridos de 90 grados

Un acoplador hibrido de 90 grados es un componente RF de cuatro puertos que crea una relacion de fase controlada entre dos caminos de salida. Puede dividir una senal, combinar dos rutas o formar parte de una red balanceada.

Uso tipico

Se emplea en etapas de amplificacion balanceada, redes de alimentacion de antenas, rutas RF relacionadas con IQ, mediciones en puente y estructuras de combinacion PA.

Factores de ingenieria

  • Rango de frecuencia y ancho de banda definen la zona util de cuadratura.
  • Balance de fase, balance de amplitud, perdida de insercion y aislamiento determinan la precision de la red.
  • Potencia admisible, retorno, conectores y encapsulado condicionan la integracion.
